SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:43 AM

Page 126

© 2004 Mitchell Repair Information Company, LLC.

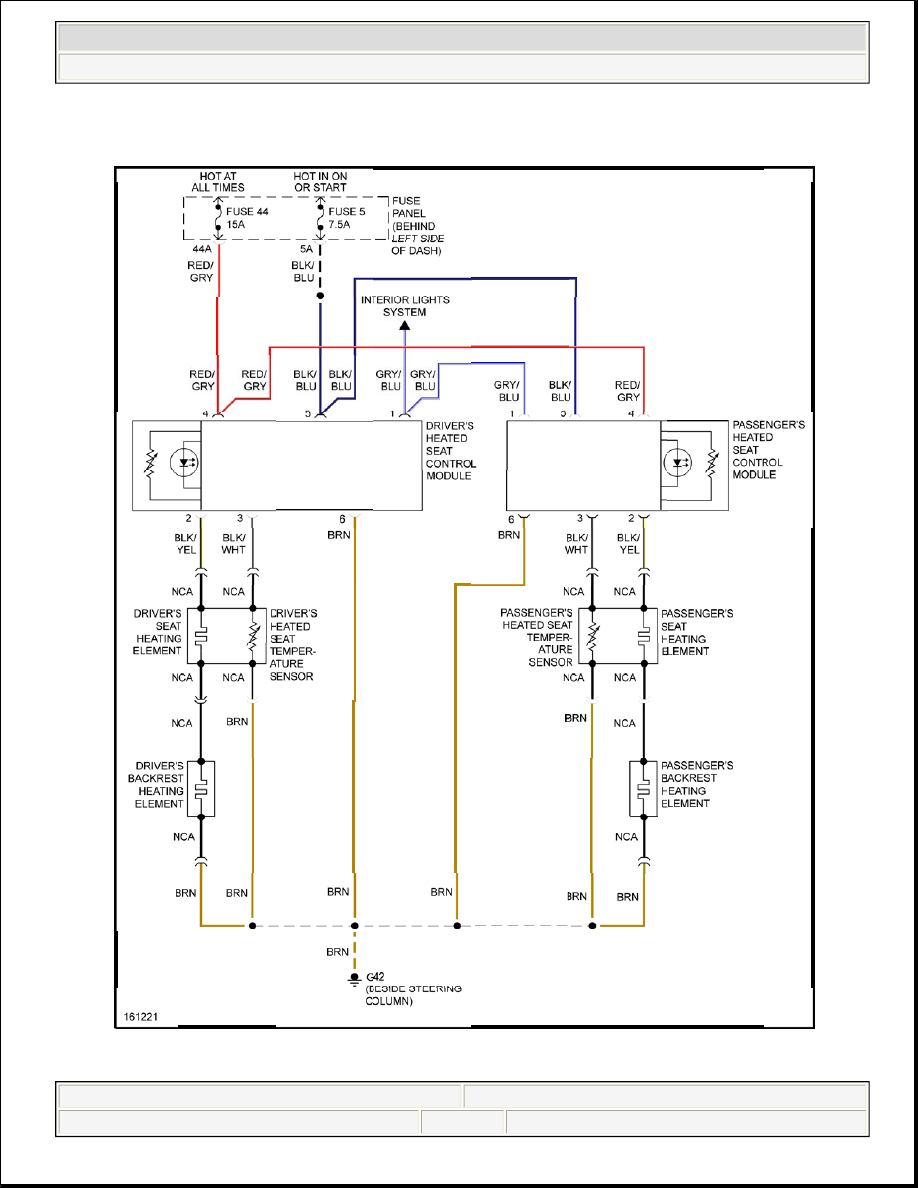

Fig. 63: Heated Seats Circuit

POWER TOP/SUNROOF



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:43 AM

Page 127

© 2004 Mitchell Repair Information Company, LLC.



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:43 AM

Page 128

© 2004 Mitchell Repair Information Company, LLC.

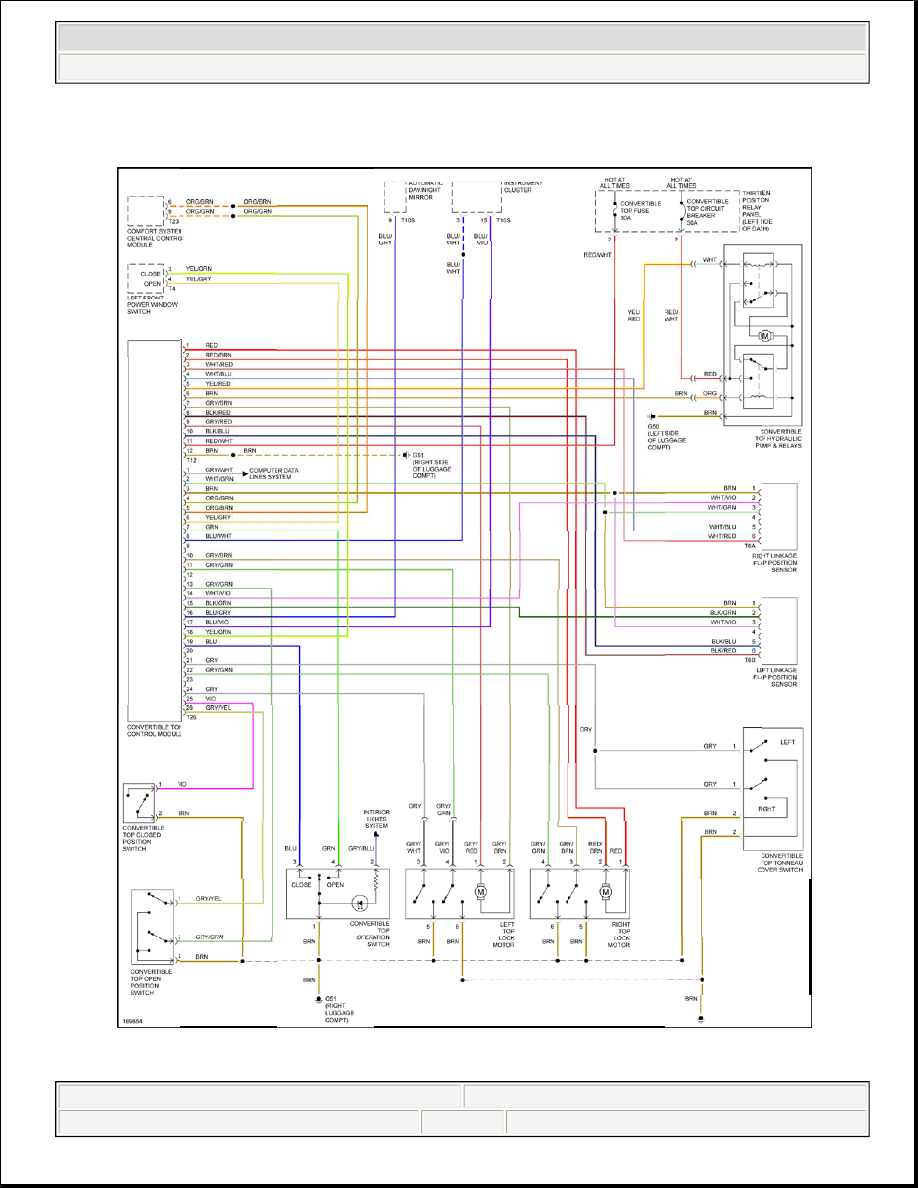

Fig. 64: Convertible Top Circuit



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:43 AM

Page 129

© 2004 Mitchell Repair Information Company, LLC.
