Volkswagen New Beetle. Manual - part 874







2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:38 AM

Page 66

© 2004 Mitchell Repair Information Company, LLC.

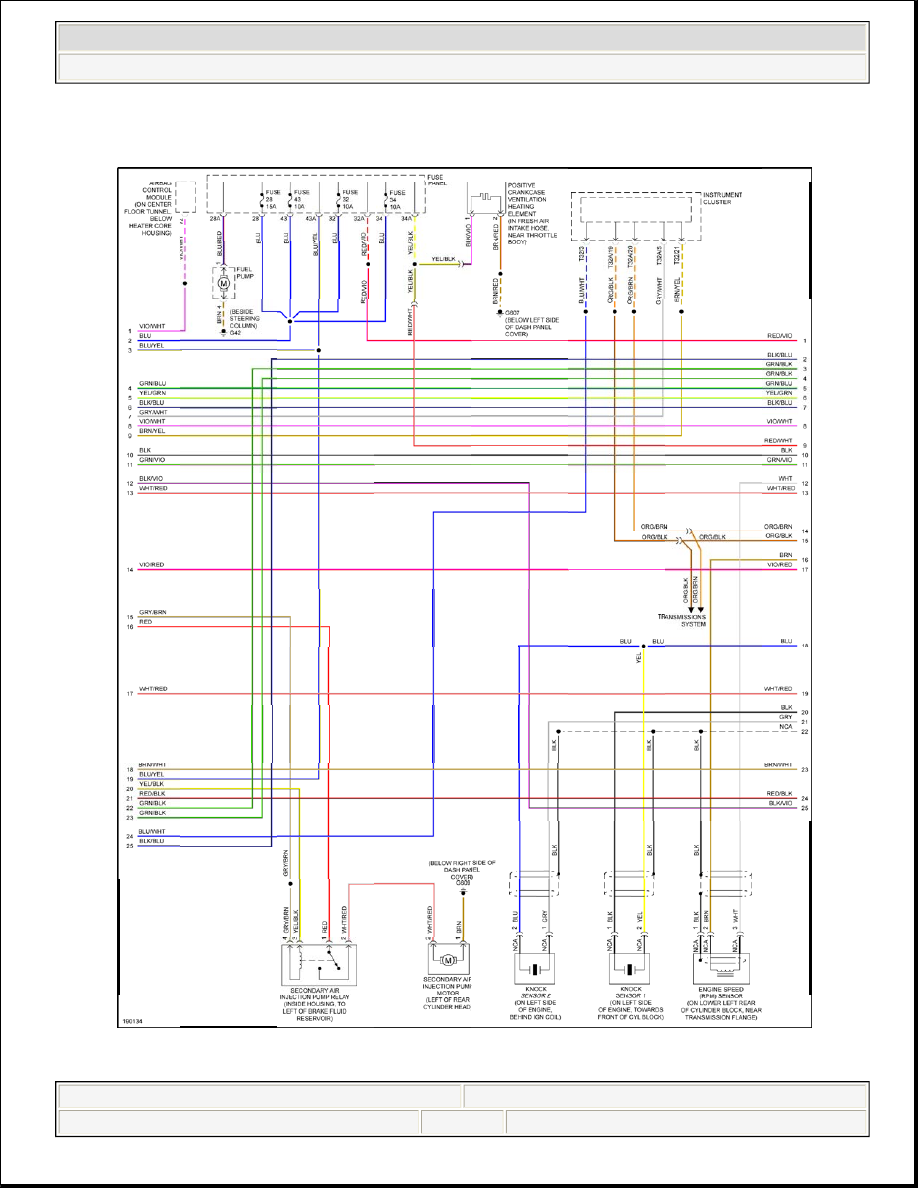

Fig. 33: 2.0L, Engine Performance Circuit, Convertible (2 of 3)



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:38 AM

Page 67

© 2004 Mitchell Repair Information Company, LLC.



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:38 AM

Page 68

© 2004 Mitchell Repair Information Company, LLC.

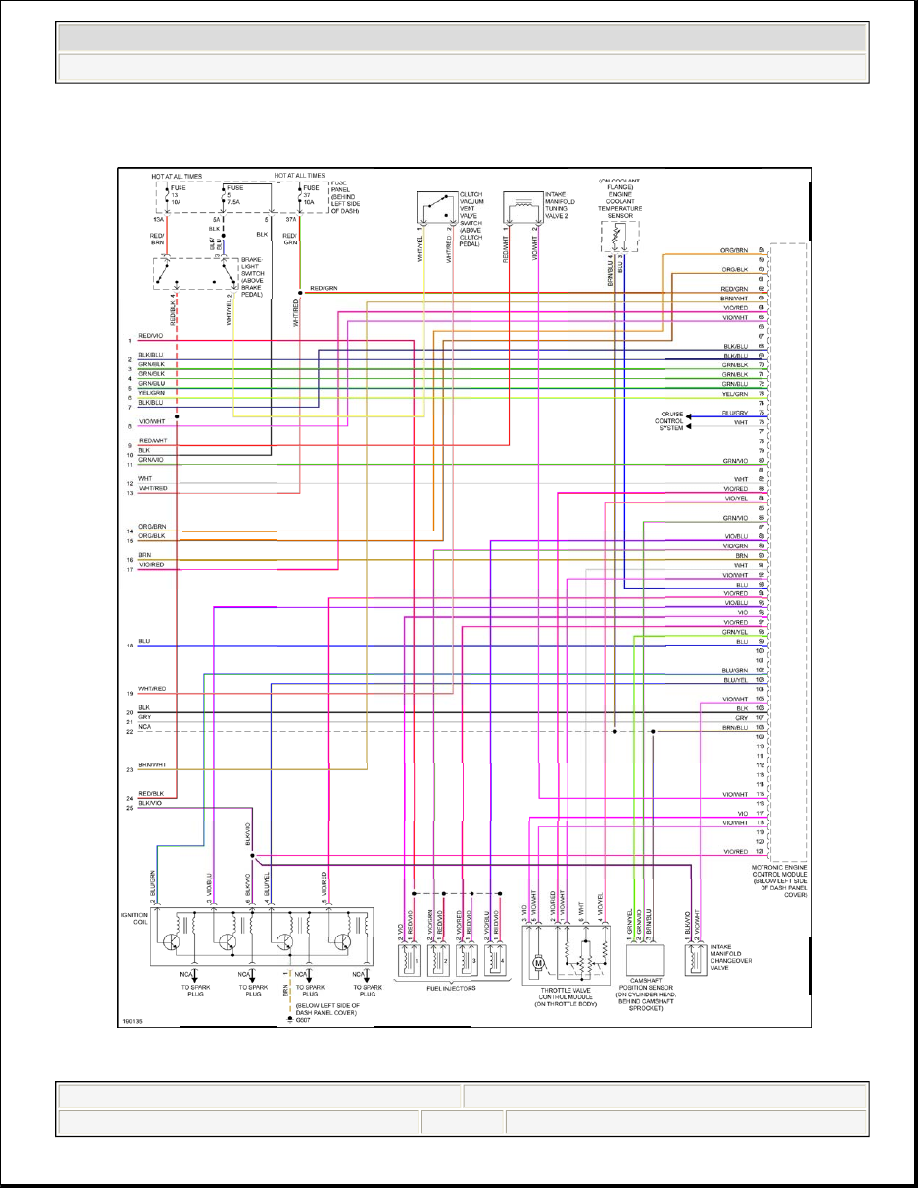

Fig. 34: 2.0L, Engine Performance Circuit, Convertible (3 of 3)



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:38 AM

Page 69

© 2004 Mitchell Repair Information Company, LLC.
