SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:33 AM

Page 2

© 2004 Mitchell Repair Information Company, LLC.

Fig. 1: Active Bodyworks Circuit

AIR CONDITIONING

1.8L TURBO



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:33 AM

Page 3

© 2004 Mitchell Repair Information Company, LLC.



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:33 AM

Page 4

© 2004 Mitchell Repair Information Company, LLC.

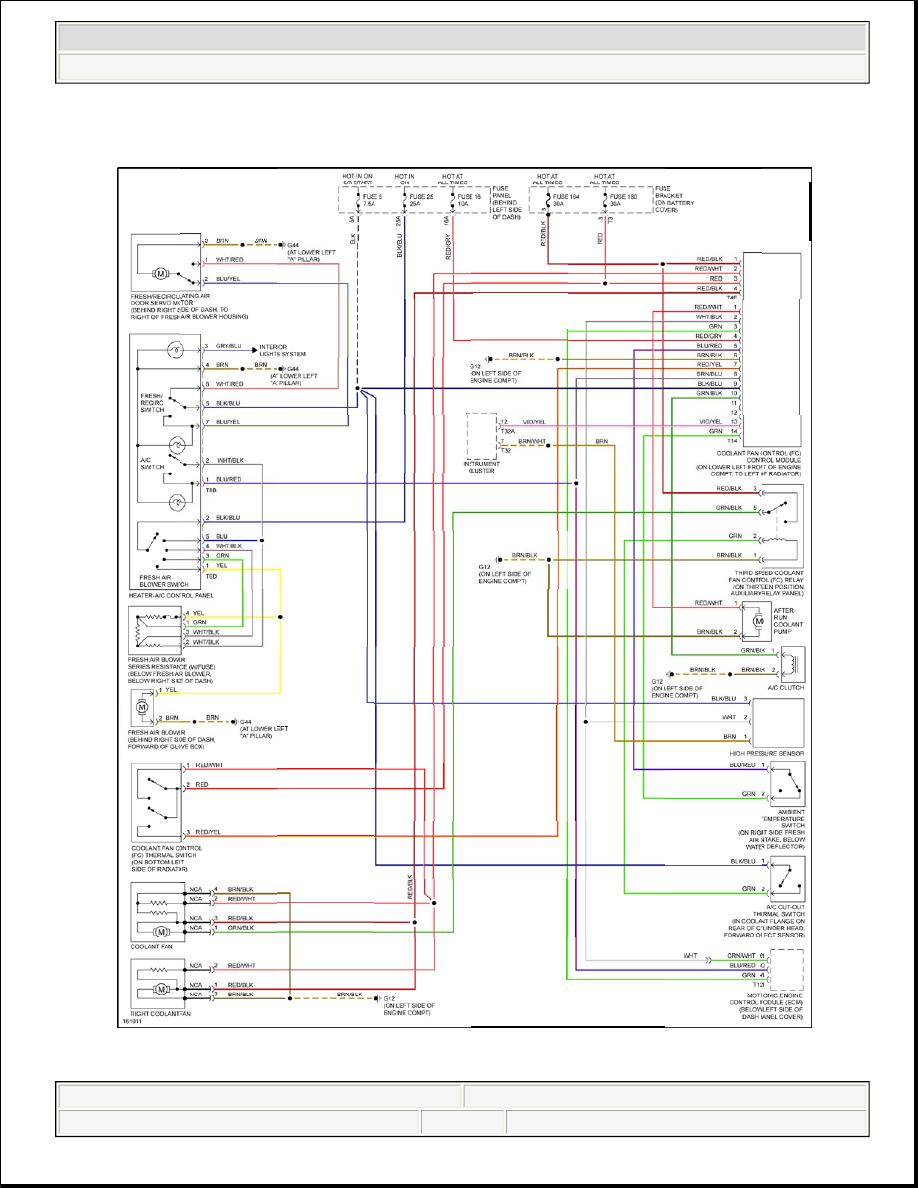

Fig. 2: 1.8L Turbo, Manual A/C Circuit

1.9L TURBO DIESEL



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:33 AM

Page 5

© 2004 Mitchell Repair Information Company, LLC.
