Volkswagen New Beetle. Manual - part 857





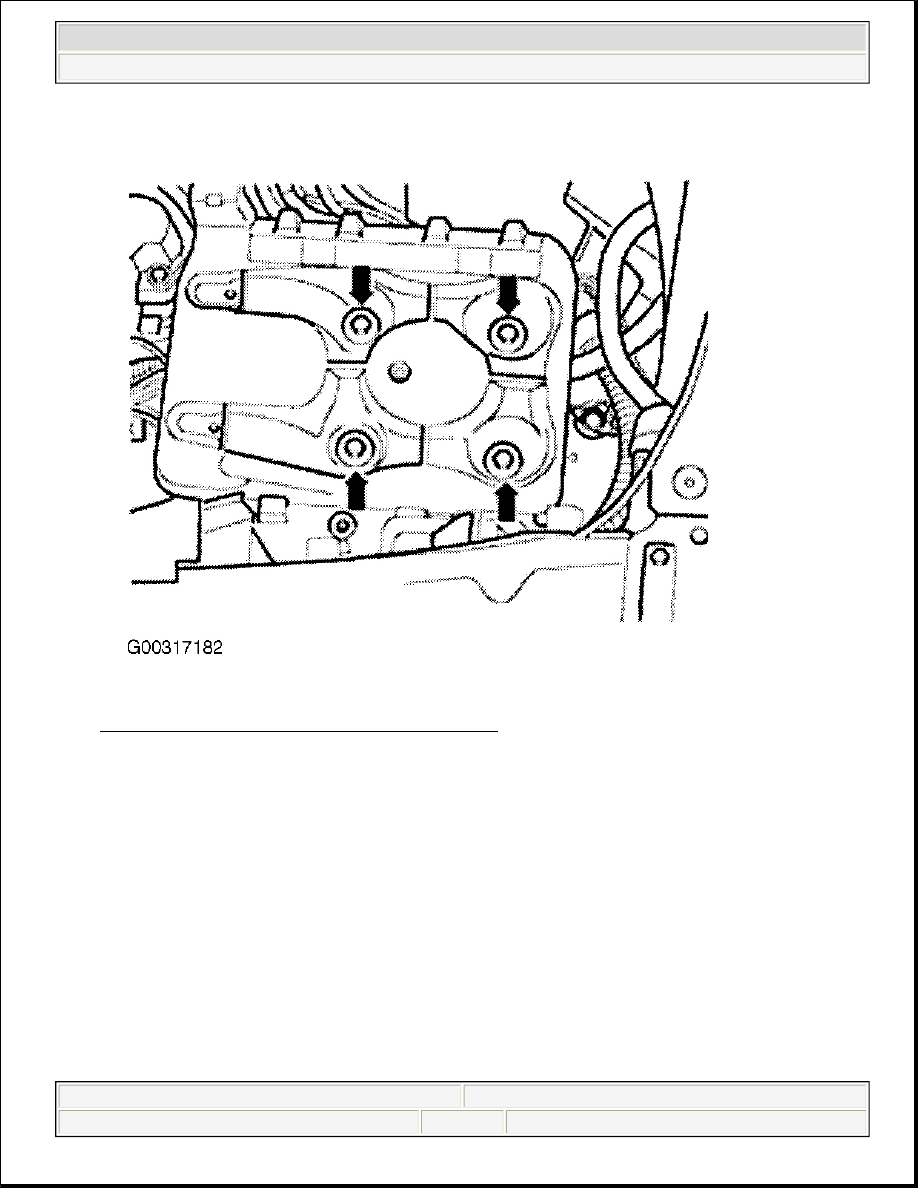

Fig. 6: Identifying Battery Carrier Mounting Points
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

2001-04 STARTING & CHARGING SYSTEMS Starters - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:05:13 AM

Page 8

© 2004 Mitchell Repair Information Company, LLC.

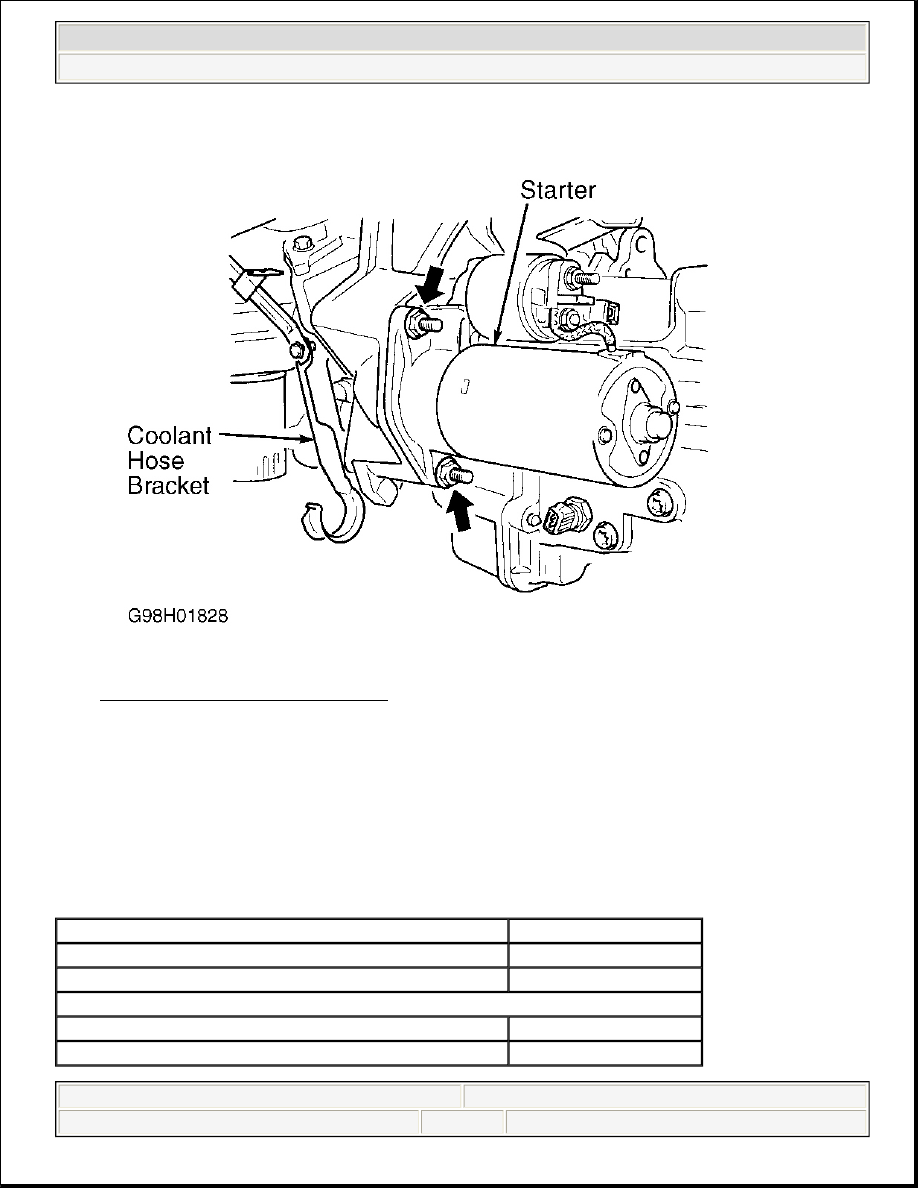

Fig. 7: Removing & Installing Starter
Courtesy of VOLKSWAGEN UNITED STATES, INC.

OVERHAUL

Manufacturer recommends replacing starter as an assembly. Exploded view and overhaul procedures are not
available from manufacturer.

TORQUE SPECIFICATIONS

TORQUE SPECIFICATIONS

Application

Ft. Lbs. (N.m)

Power Steering Line Retaining Bolt

15 (20)

Starter Mounting Bolt

48 (65)

INCH Lbs. (N.m)

Battery Carrier Bolt

53 (6)

Starter Solenoid Terminal Nut

115 (13)



2003 Volkswagen New Beetle GLS

2001-04 STARTING & CHARGING SYSTEMS Starters - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:05:13 AM

Page 9

© 2004 Mitchell Repair Information Company, LLC.

WIRING DIAGRAMS

See appropriate STARTING SYSTEM wiring diagram in SYSTEM WIRING DIAGRAMS article.



2003 Volkswagen New Beetle GLS

2001-04 STARTING & CHARGING SYSTEMS Starters - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:05:13 AM

Page 10

© 2004 Mitchell Repair Information Company, LLC.

SYSTEM WIRING DIAGRAMS

Volkswagen - New Beetle

ACTIVE BODYWORKS



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle





2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:12 AM

Page 1

© 2004 Mitchell Repair Information Company, LLC.

Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:54 AM

Page 1

© 2004 Mitchell Repair Information Company, LLC.
