Volkswagen New Beetle. Manual - part 854





Fig. 37 -Fig. 38 .

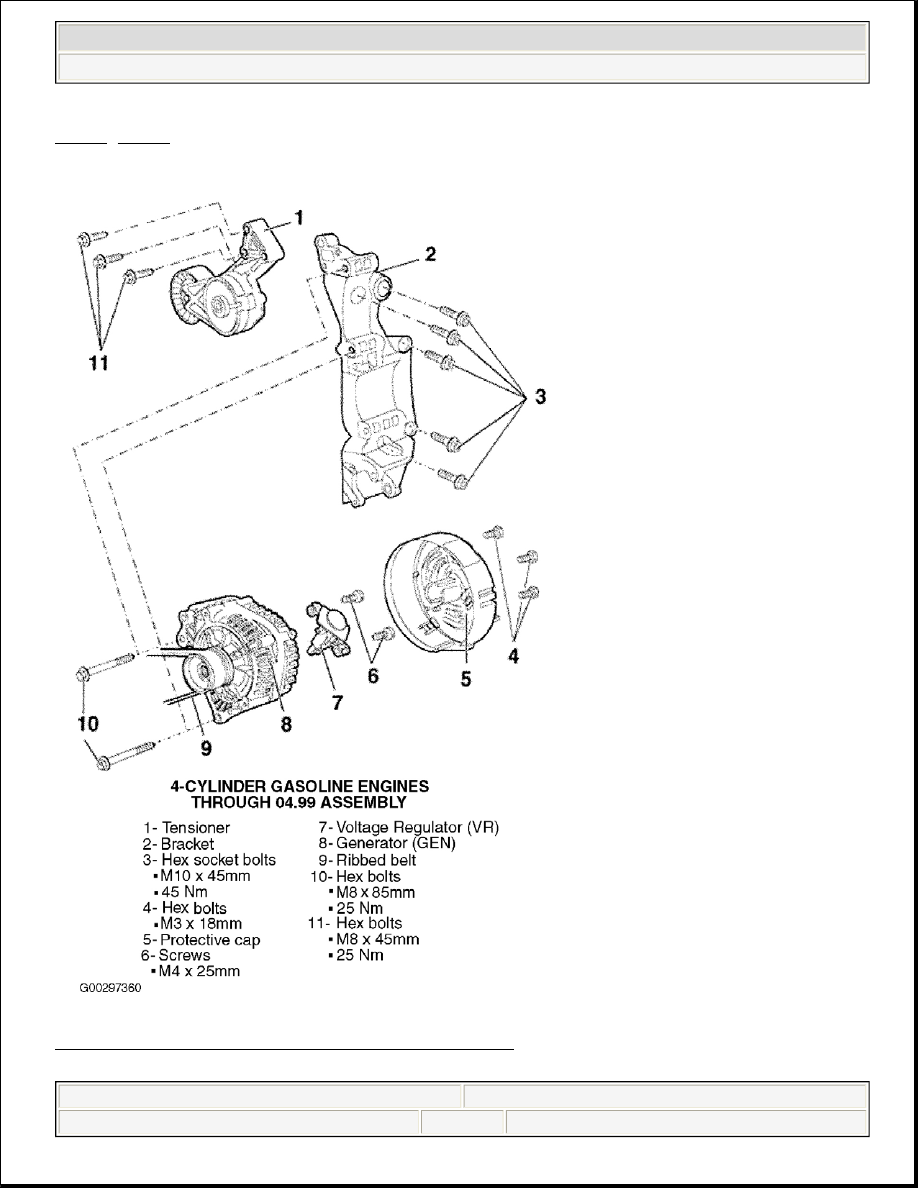

Fig. 37: Exploded View Of Generator (1.8L & 2.0L - 4-Cyl.)
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

1998-2004 CHARGING SYSTEMS Generators & Regulators - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:02:45 AM

Page 46

© 2004 Mitchell Repair Information Company, LLC.

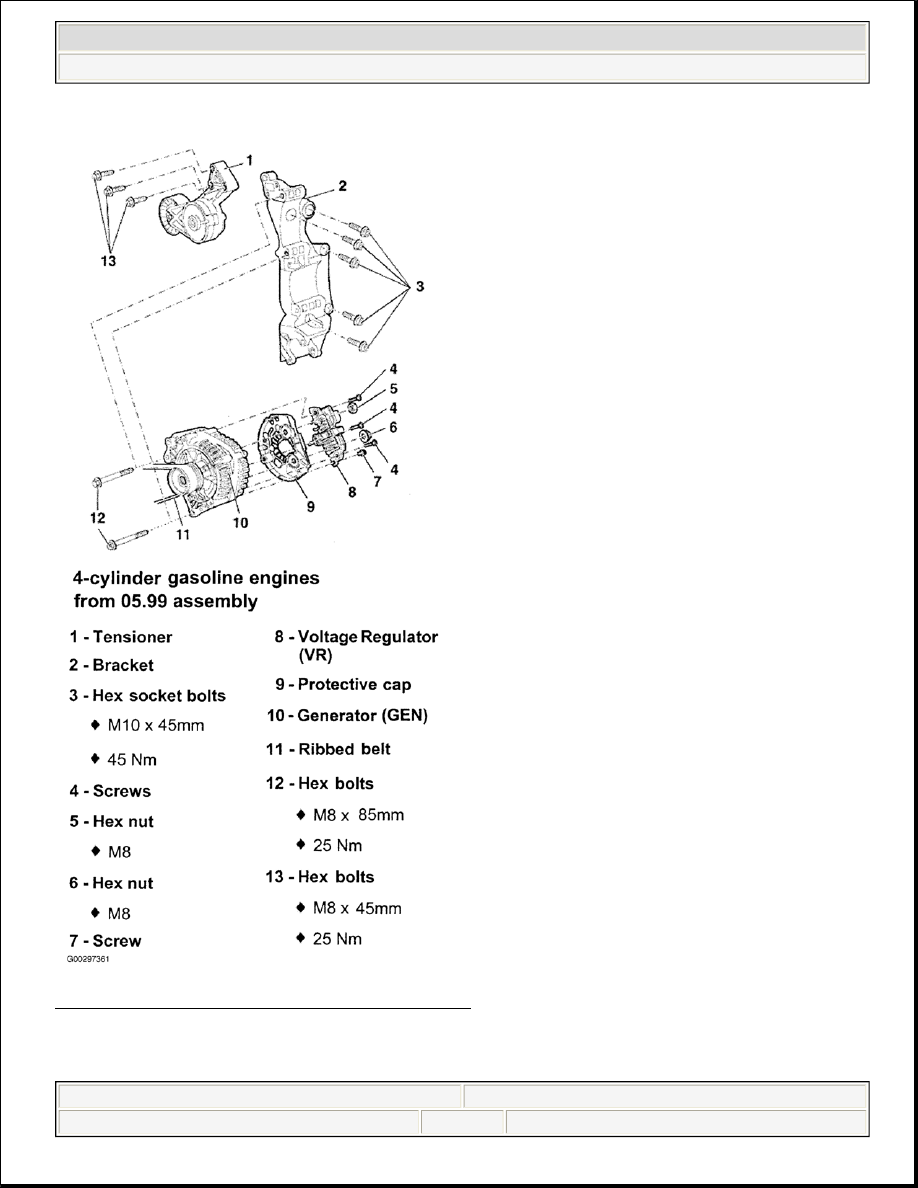

Fig. 38: Exploded View Of Generator (1.9L - TDI-PD)
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

1998-2004 CHARGING SYSTEMS Generators & Regulators - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:02:45 AM

Page 47

© 2004 Mitchell Repair Information Company, LLC.



2003 Volkswagen New Beetle GLS

1998-2004 CHARGING SYSTEMS Generators & Regulators - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:02:45 AM

Page 48

© 2004 Mitchell Repair Information Company, LLC.

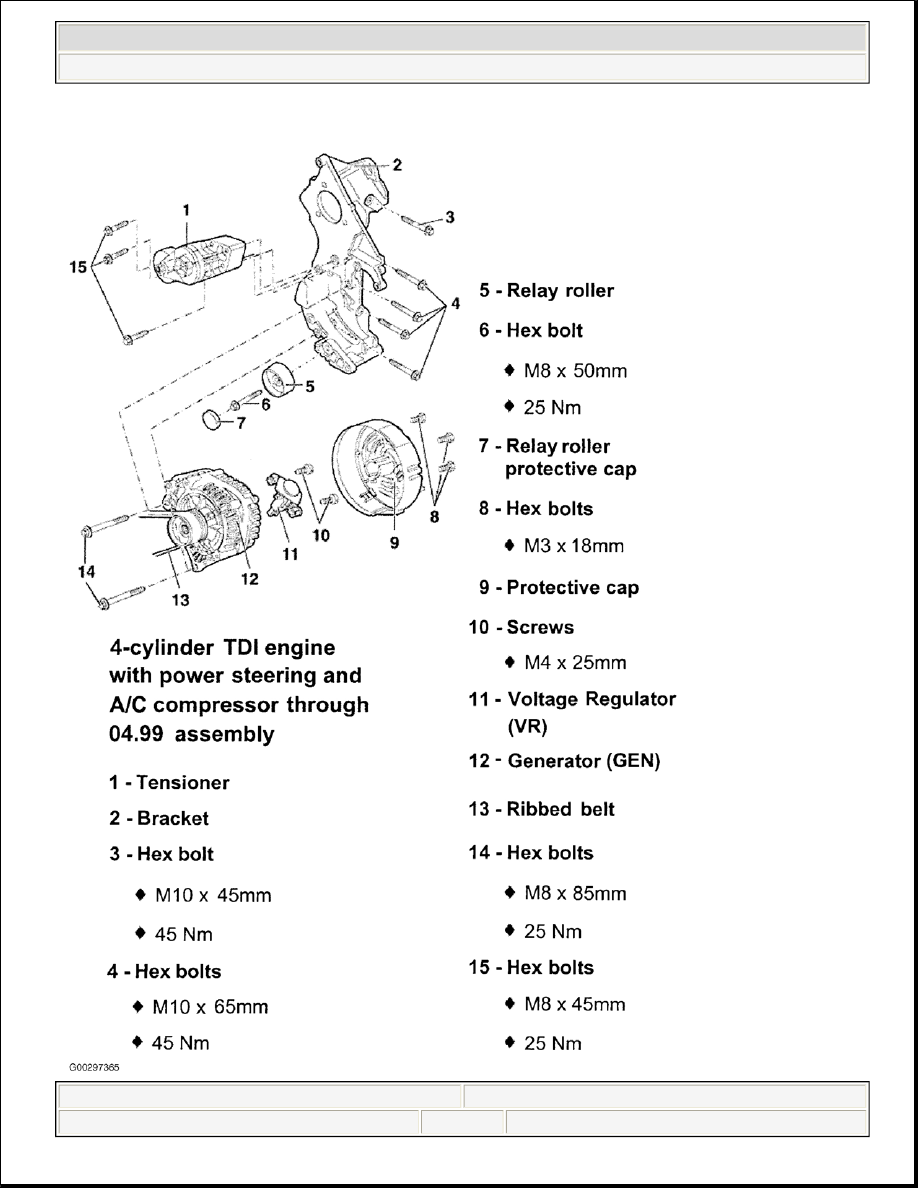

Fig. 39: Exploded View Of Generator (1.9L - 4-Cyl. TDI)
Courtesy of VOLKSWAGEN UNITED STATES, INC.

TORQUE SPECIFICATIONS

TORQUE SPECIFICATIONS

SPECIAL TOOLS

Application

Ft. Lbs. (N.m)

B+ Terminal Nut

10-21 (14-16)

Battery Hold-Down Bolt (Up To May 1999)

16 (22)

Belt Pulley Nut

43-48 (60-70)

Freewheel Pulley

59 (80)

Generator Mounting Bolt

M8 X 45 mm, M8 X 50 mm, M8 X 85 Bolt

18 (25)

M10 X 45 mm Bolt

33 (45)

INCH Lbs. (N.m)

Air Cleaner-To-Battery Platform

79 (8.9)

Charge Air Pipe Bolt (1.9L - TDI & TDI-PD)

89 (10)

D+ Terminal Nut

27-30 (3-3.4)

Power Steering Fluid Reservoir Retaining Clip Bolt

89 (10)



2003 Volkswagen New Beetle GLS

1998-2004 CHARGING SYSTEMS Generators & Regulators - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:02:45 AM

Page 49

© 2004 Mitchell Repair Information Company, LLC.
