Volkswagen New Beetle. Manual - part 853

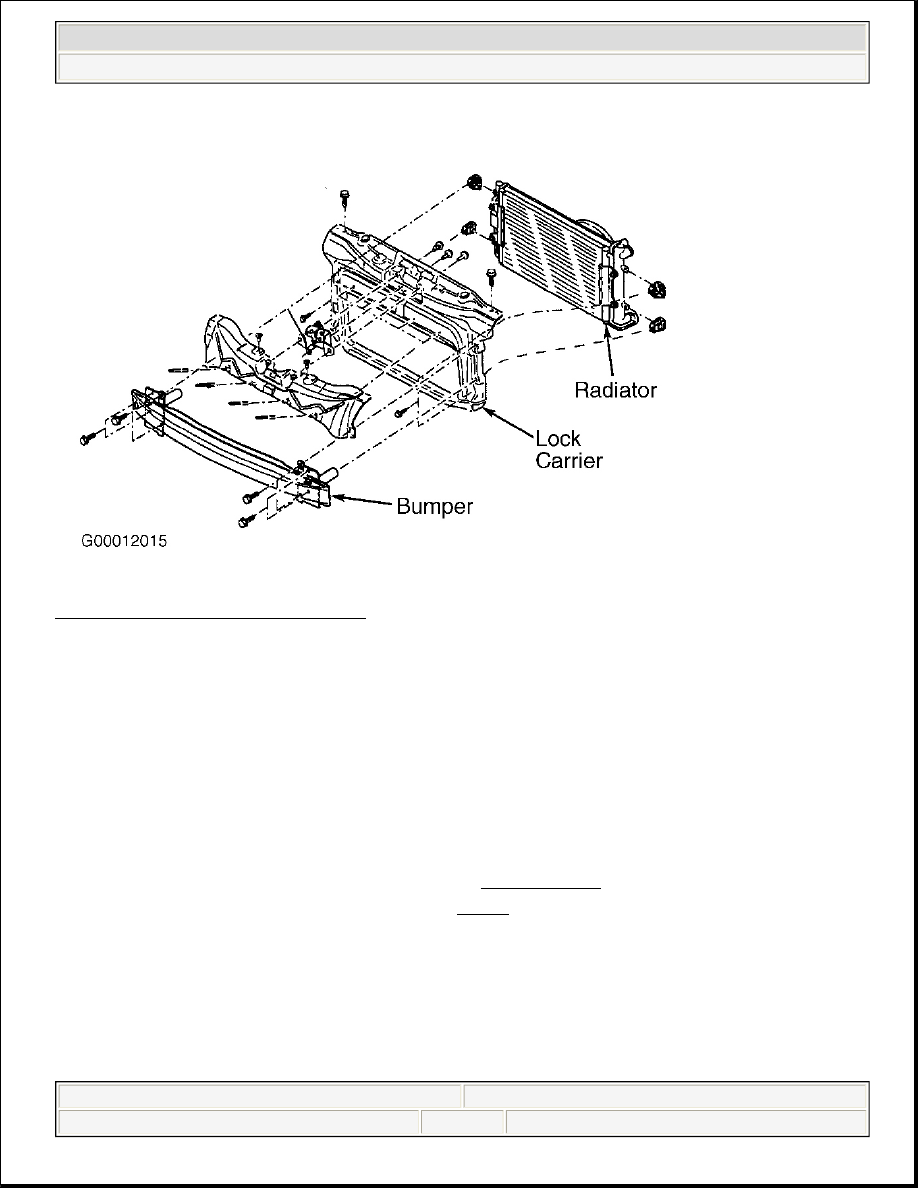

Fig. 33: Exploded View Of Lock Carrier
Courtesy of VOLKSWAGEN UNITED STATES, INC.

VOLTAGE REGULATOR

Removal & Installation (Models Up To May 1999)

1. Remove generator. See appropriate procedure under GENERATOR .

2. Remove bolts (arrows) and protection cover. See Fig. 34 . Remove bolts at voltage regulator. Remove

voltage regulator.

3. To install, reverse removal procedure.

NOTE:

On vehicles built up to May 1999 voltage regulators are serviceable. On vehicles
built from June of 1999, voltage regulator can no longer be replaced. In contrast
to previously used generators, new generators have no removable protective
cap. In these generators, if the voltage regulator malfunctions, complete
generator must be replaced.



2003 Volkswagen New Beetle GLS

1998-2004 CHARGING SYSTEMS Generators & Regulators - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:02:44 AM

Page 42

© 2004 Mitchell Repair Information Company, LLC.

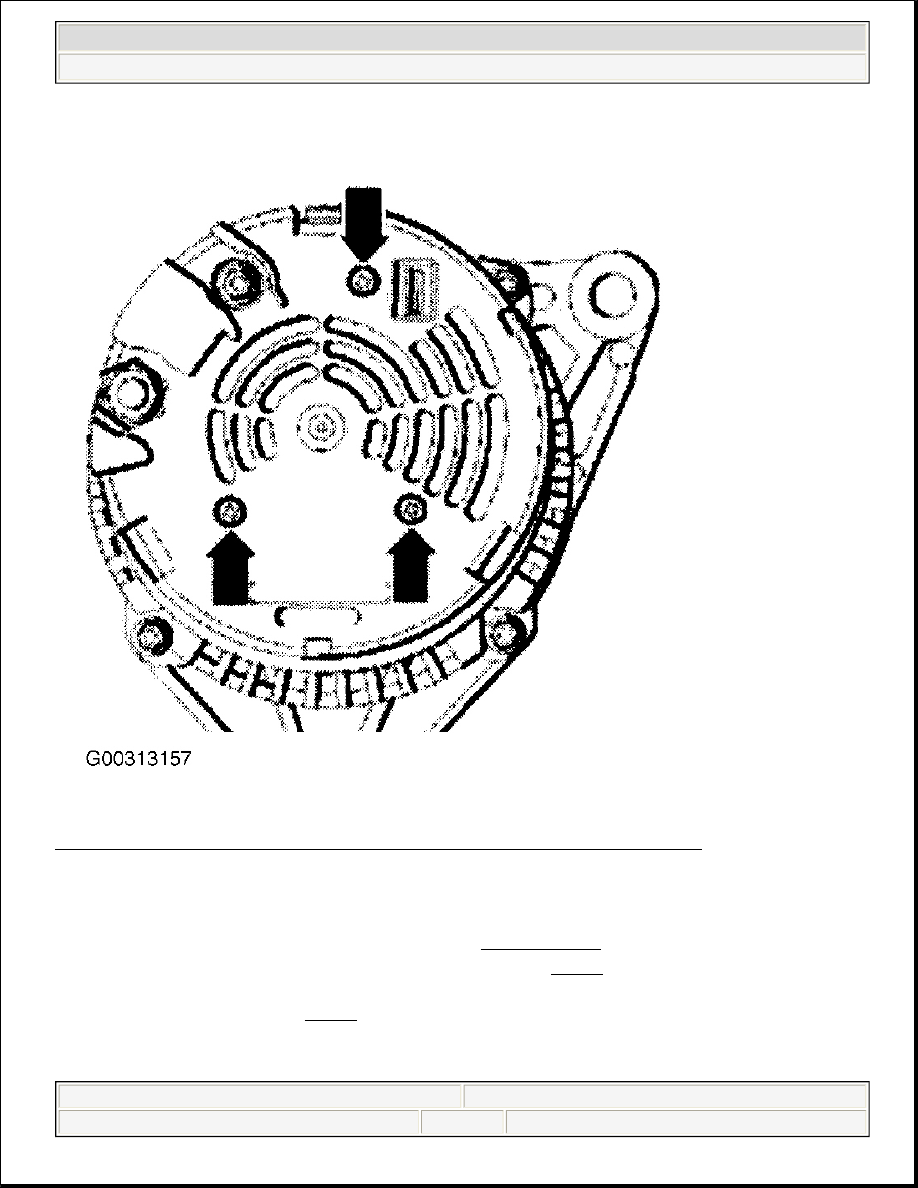

Fig. 34: Removing & Installing Generator Protective Cap (Models Up To May 1999)
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Removal & Installation (Models From June 1999 & On)

1. Remove generator. See appropriate procedure under GENERATOR .

2. Remove mounting nuts (arrows "A") from protective cap. See Fig. 35 . Remove bolt (arrow "B") from

protective cap. Remove protective cap.

3. Remove bolts (arrows). See Fig. 36 . Remove voltage regulator.

4. To install, reverse removal procedure.



2003 Volkswagen New Beetle GLS

1998-2004 CHARGING SYSTEMS Generators & Regulators - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:02:45 AM

Page 43

© 2004 Mitchell Repair Information Company, LLC.

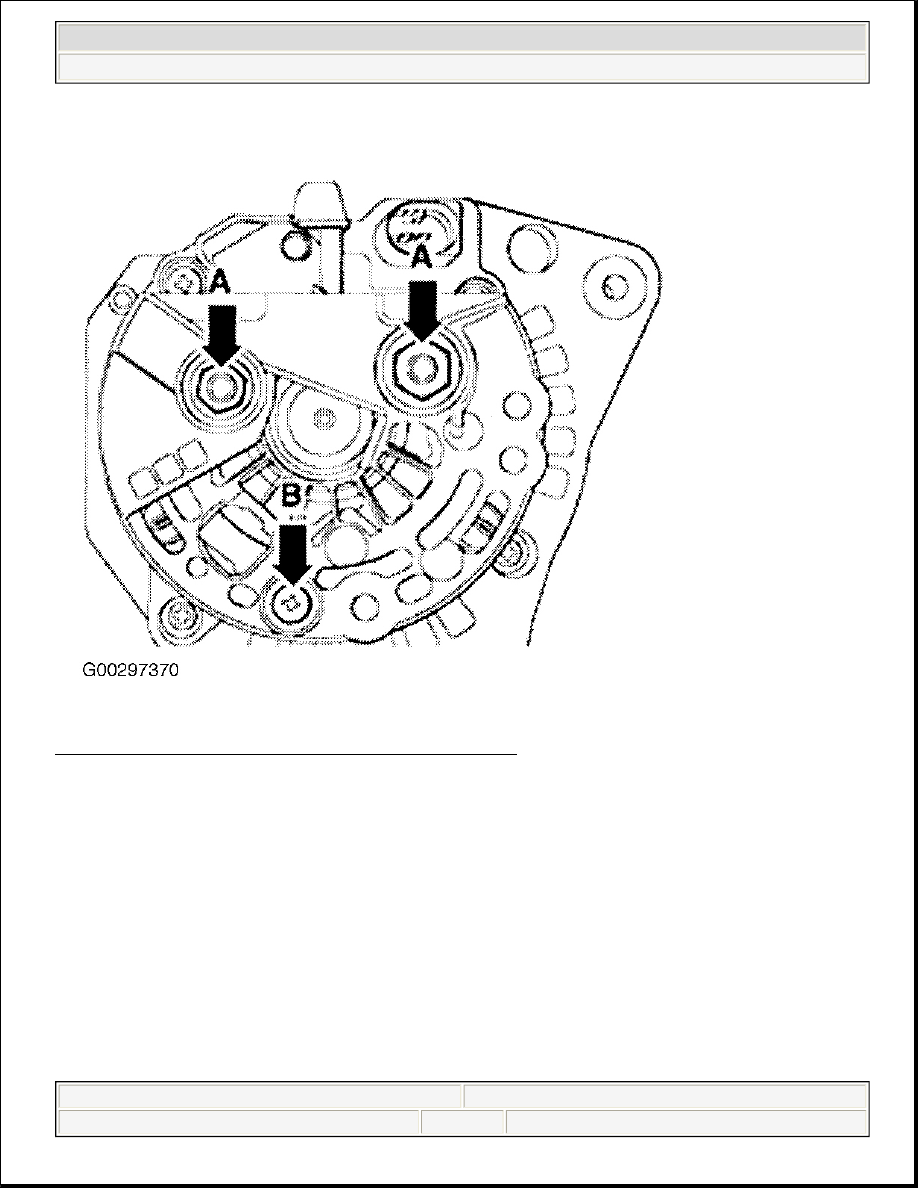

Fig. 35: Removing Protective Cap (Models From June 1999)
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

1998-2004 CHARGING SYSTEMS Generators & Regulators - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:02:45 AM

Page 44

© 2004 Mitchell Repair Information Company, LLC.

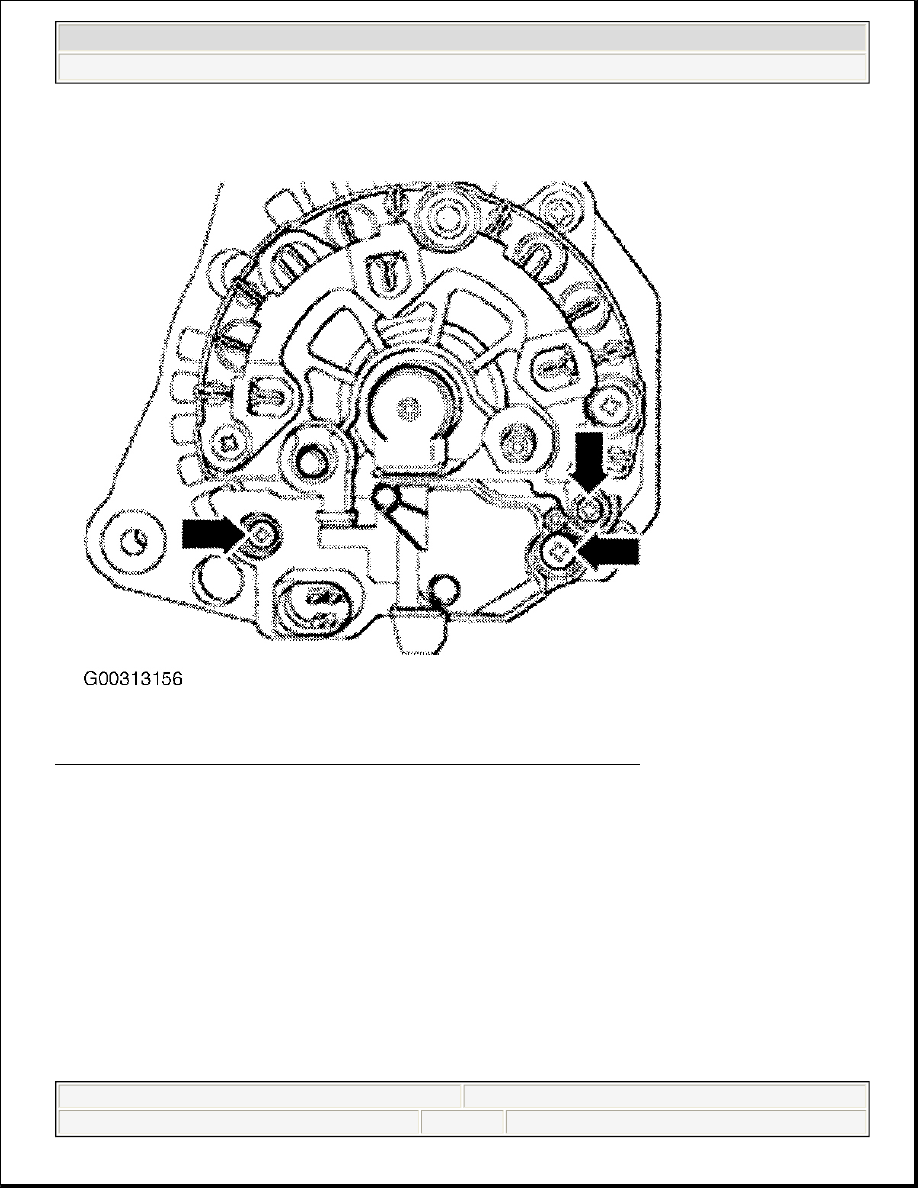

Fig. 36: Removing & Installing Voltage Regulator (Models From June 1999)
Courtesy of VOLKSWAGEN UNITED STATES, INC.

OVERHAUL

Other than replacing voltage regulator (where possible), manufacturer recommends replacing generator as an
assembly. Overhaul procedures are not available. Diesel vehicles may be equipped with a generator pulley
freewheeling clutch. Freewheeling clutch must be removed from old generator, and installed on new unit. Use
multipoint Socket (3310) to remove and install generator pulley or freewheeling clutch. On Diesel vehicles
equipped with Valeo generator, pulley cannot be refitted. Replace Valeo generator with a Bosch generator. See

NOTE:

On vehicles built up to May 1999 voltage regulators are serviceable. On vehicles
built from June of 1999, voltage regulator can no longer be replaced. In contrast
to previously used generators, new generators have no removable protective
cap. In these generators, if the voltage regulator malfunctions, complete
generator must be replaced.



2003 Volkswagen New Beetle GLS

1998-2004 CHARGING SYSTEMS Generators & Regulators - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:02:45 AM

Page 45

© 2004 Mitchell Repair Information Company, LLC.
