Volkswagen New Beetle. Manual - part 839

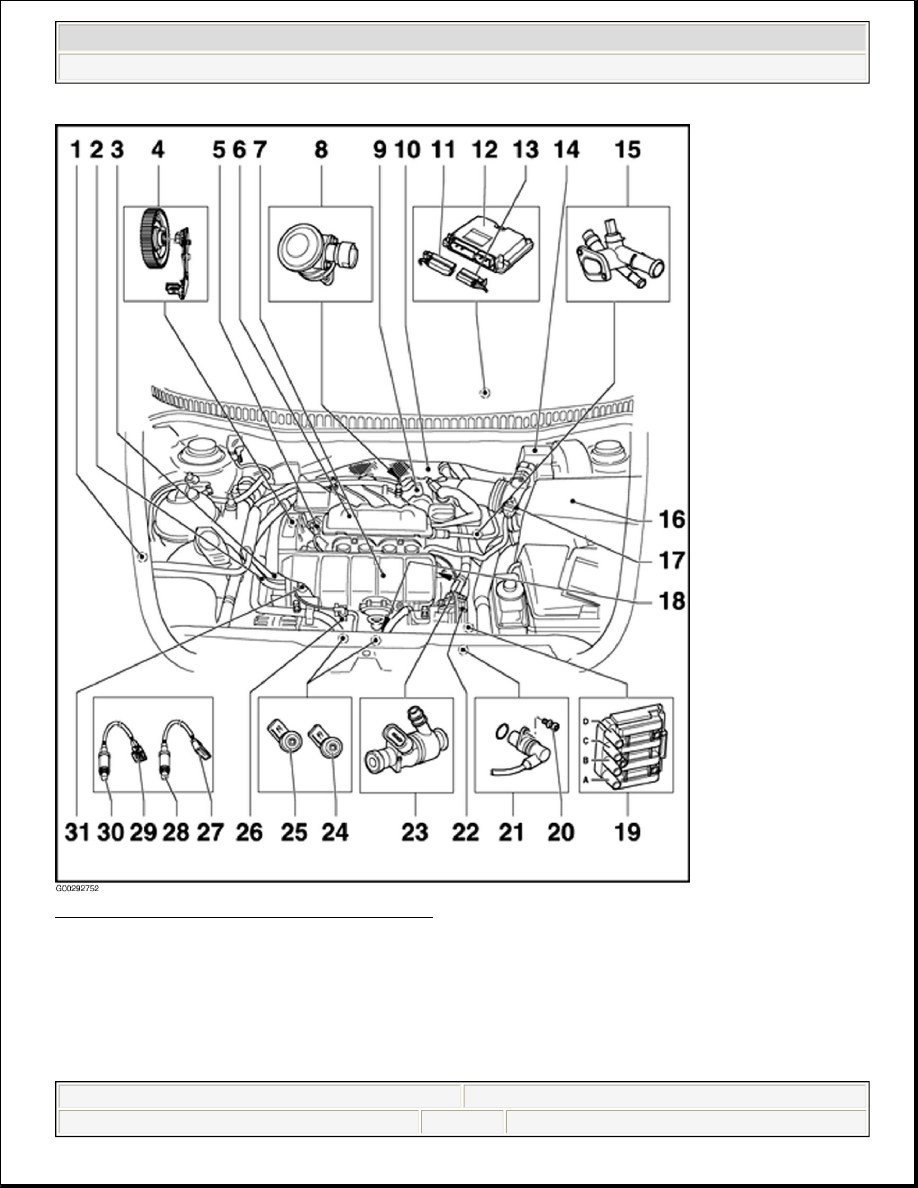

Fig. 4: Engine Compartment (2.0L BDC & BGD)
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

2003-04 VOLKSWAGEN New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:04:16 AM

Page 14

© 2004 Mitchell Repair Information Company, LLC.

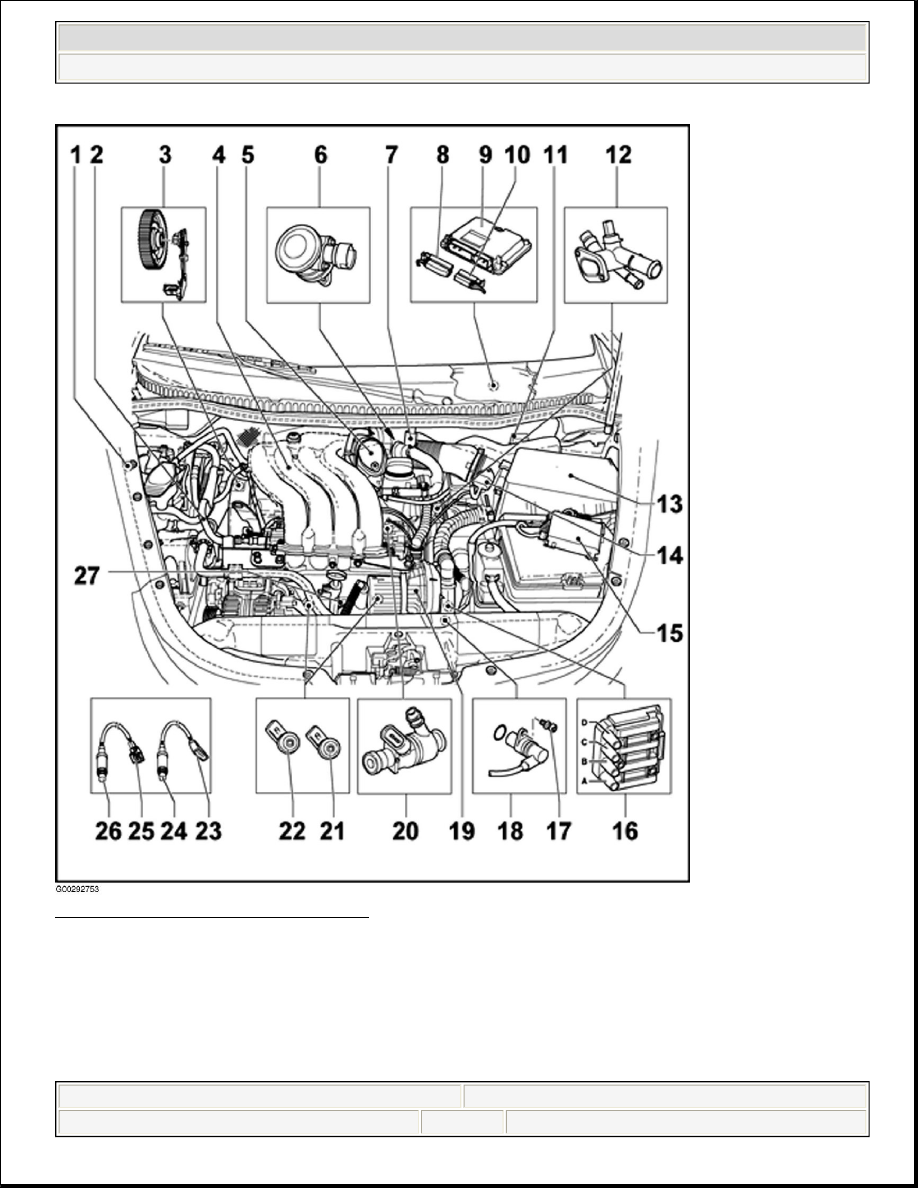

Fig. 5: Engine Compartment (2.0L BEV)
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

2003-04 VOLKSWAGEN New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:04:16 AM

Page 15

© 2004 Mitchell Repair Information Company, LLC.

2003 ELECTRICAL

Fuses & Circuit Breakers - New Beetle & New Beetle Convertible

IDENTIFICATION

ENGINE CODE

Engines are identified by a 3-letter code stamped on the engine. For engine code locations, see Fig. 1 -Fig. 3 .
Engine codes are also located on the vehicle data plate.

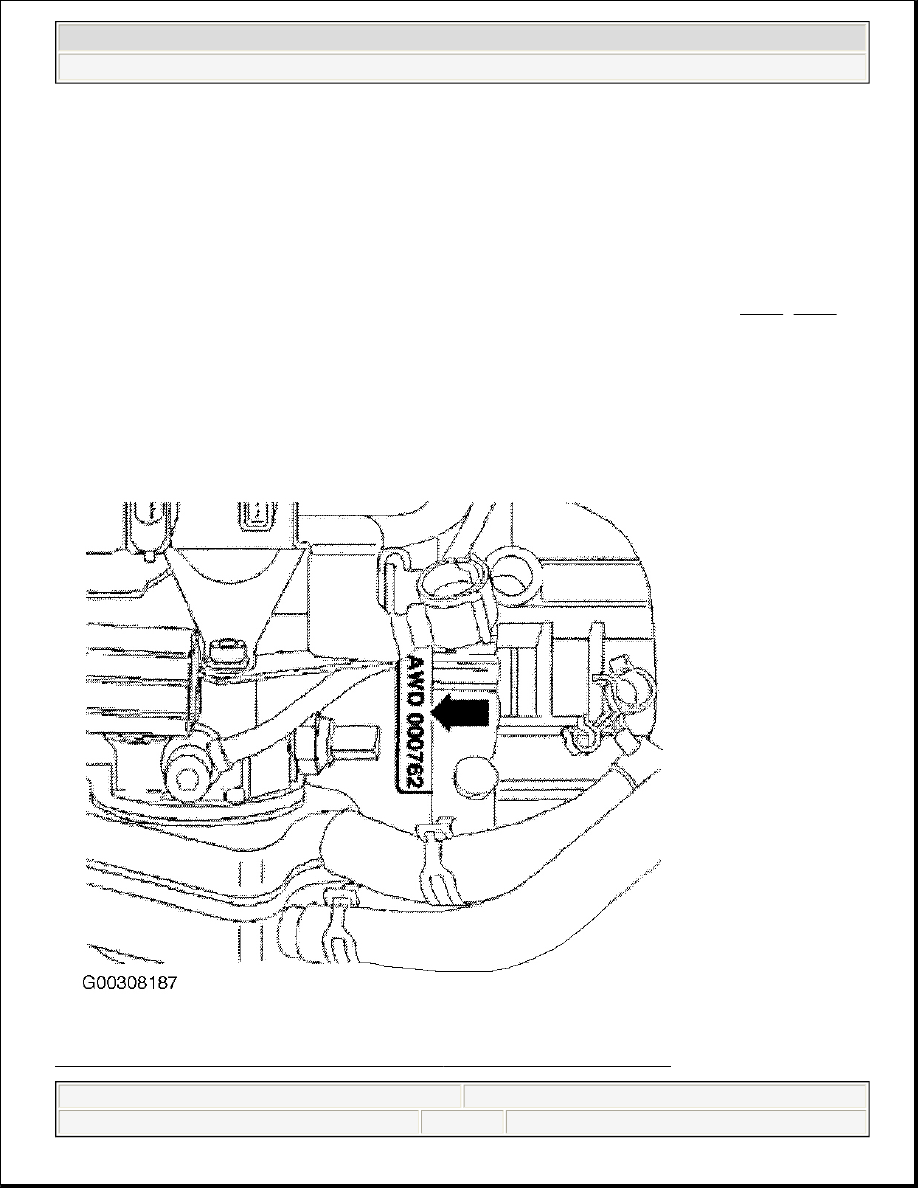

Fig. 1: Locating Engine Identification Code (1.8L - AWD Shown; AWV Similar)

NOTE:

Engine number for 1.8L turbo can be found on mating flange between engine
and transmission. Additionally there is a sticker on cylinder head (valve) cover
with engine code and serial number.



2003 Volkswagen New Beetle GLS

2003 ELECTRICAL Fuses & Circuit Breakers - New Beetle & New Beetle Convertible





2003 Volkswagen New Beetle GLS

2003 ELECTRICAL Fuses & Circuit Breakers - New Beetle & New Beetle Convertible



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:04:45 AM

Page 1

© 2004 Mitchell Repair Information Company, LLC.

Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:04:48 AM

Page 1

© 2004 Mitchell Repair Information Company, LLC.

Courtesy of VOLKSWAGEN UNITED STATES, INC.

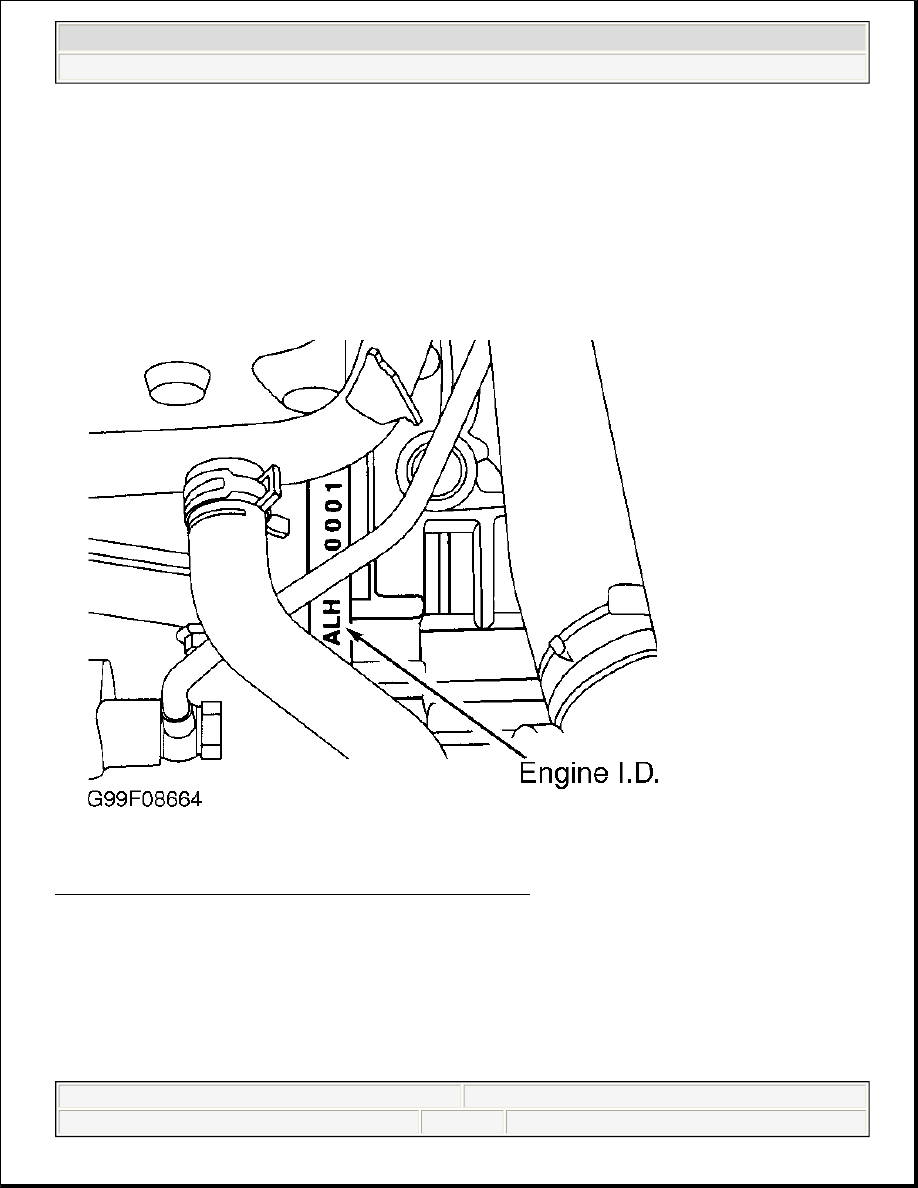

Fig. 2: Locating Engine Identification Code (1.9L TDI - ALH)
Courtesy of VOLKSWAGEN UNITED STATES, INC.

NOTE:

Engine code for 1.9L TDI is located between diesel injection pump and exhaust
manifold, on engine block. Additionally there is a sticker on the timing belt
guard containing engine code and serial number. Engine code is also included
on vehicle data plate.

NOTE:

Engine code and serial number for 2.0L is located can be found on flange
between engine/transmission. Additionally there is a sticker on the timing belt
guard containing engine code and serial number. Engine code is also included
on vehicle data plate.



2003 Volkswagen New Beetle GLS

2003 ELECTRICAL Fuses & Circuit Breakers - New Beetle & New Beetle Convertible



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:04:45 AM

Page 2

© 2004 Mitchell Repair Information Company, LLC.
