Volkswagen New Beetle. Manual - part 588

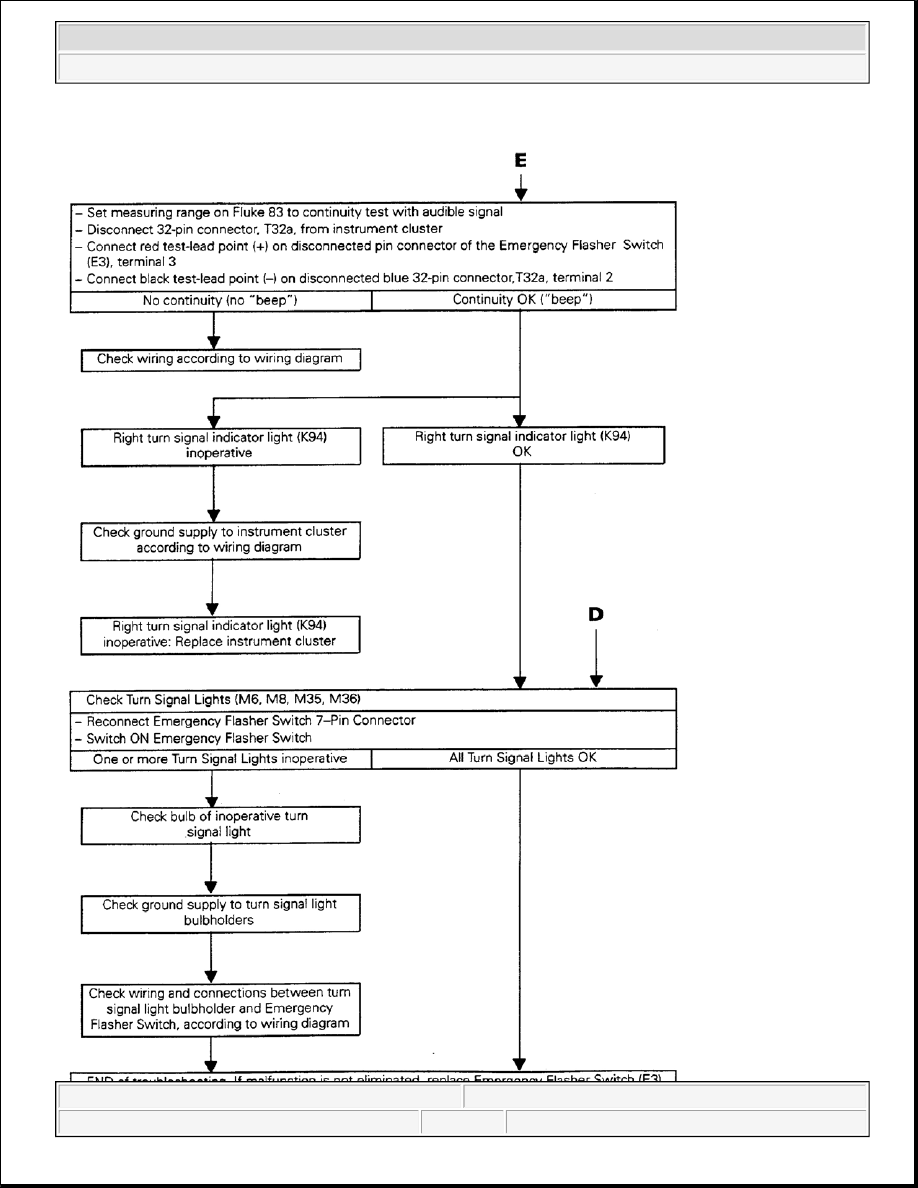

Fig. 3: Turn Signal & Emergency Flasher Troubleshooting (3 Of 4)
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Turn Signal And Emergency Flasher System Troubleshooting - New Beetle





2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Turn Signal And Emergency Flasher System Troubleshooting - New Beetle



Fig. 4: Turn Signal & Emergency Flasher Troubleshooting (4 Of 4)
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Turn Signal And Emergency Flasher System Troubleshooting - New Beetle



1998-2004 ACCESSORIES & EQUIPMENT

Dual Horns Troubleshooting - New Beetle

CHECKING DUAL HORNS

REQUIRED FOR TROUBLESHOOTING:

z

Electrical Circuit Tester VW1466

z

Valid wiring diagram

PREREQUISITE:

z

S240 Fuse 40 (20A) OK

PREPARATION:

z

Remove lower instrument panel cover. See COVER IN DRIVER'S FOOT WELL, REMOVING AND
INS
 .

z

Remove dual horn relay J4 (production control number 204) from relay location 1

z

Insert test adapter VW1466/3 into relay location 1

z

Connect VW 1466 to test adapter

TROUBLESHOOTING PROCEDURE:

z

Perform test steps according to Dual Horn Test Table .

z

If specified value/test result is obtained, proceed to next step (test result OK)

z

If specified value/test result is not obtained, use Possible Causes If Specified Value/Test Result Was
Not Obtained
 for troubleshooting and repair.

z

Use valid wiring diagram for circuit testing

z

Disconnect test leads after each step

If malfunction has not been eliminated after performing steps 1 to 3, replace dual horn relay J4! .

After repairing malfunction, perform test on dual horns.

Dual Horn Test Table

NOTE:

If only one horn works, check the wiring to the inoperative horn first. See
appropriate SYSTEM WIRING DIAGRAMS article.

NOTE:

Before starting troubleshooting, battery negative terminal (-) must be securely
tightened.



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Dual Horns Troubleshooting - New Beetle





2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Dual Horns Troubleshooting - New Beetle
