Volkswagen New Beetle. Manual - part 571





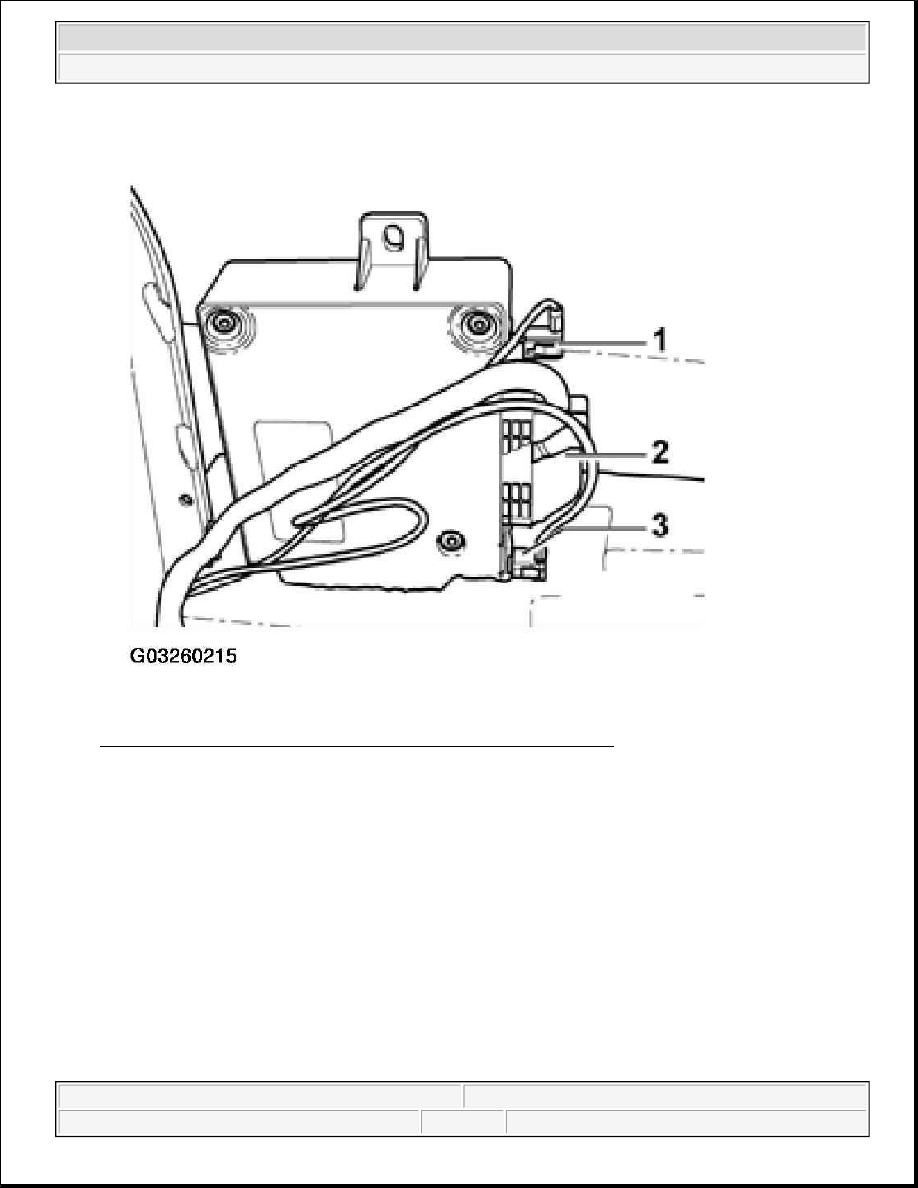

Fig. 29: Removing Frame Locking Lugs Of Automatic Pre Selector
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Disconnect connection.



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Sunroof - New Beetle

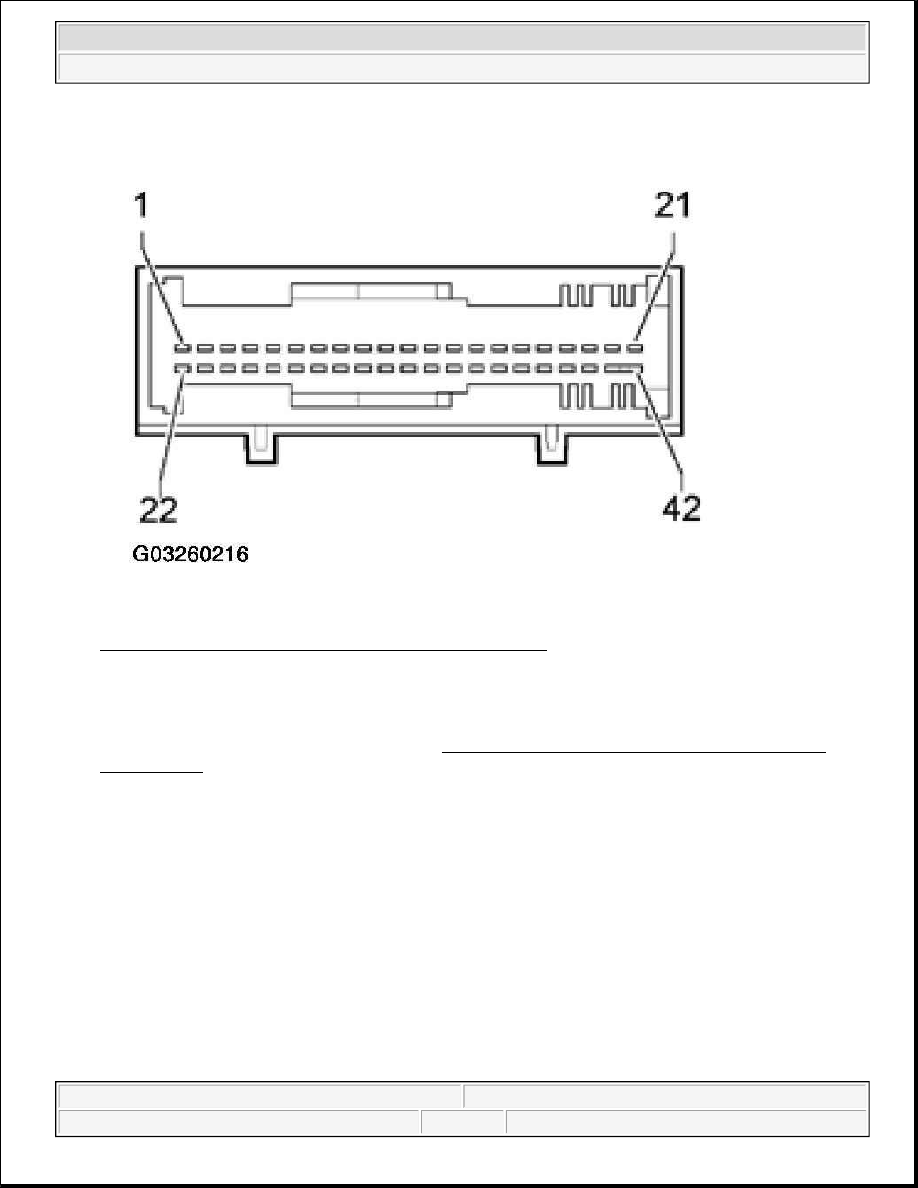

Fig. 30: Disconnecting Automatic Pre Selector Connection
Courtesy of VOLKSWAGEN OF AMERICA, INC.

PARALLEL RUNNING, CHECKING

z

Remove sliding/tilting sunroof glass panel, see SLIDING/TILTING SUNROOF GLASS PANEL,
REMOVING
 .

Mark -arrow- on rear of guide upper part -1- must lie within marks -dimension a- on guide rail gate -2-,
on both sides.



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Sunroof - New Beetle



Fig. 31: Identifying Marks Dimension On Guide Rail Gate
Courtesy of VOLKSWAGEN OF AMERICA, INC.

Guide channel -2- must be located in guide rails (cannot be moved by hand).

PARALLEL RUNNING, ADJUSTING

NOTE:

Parallel running adjustment can only be undertaken when drive and glass panel
are removed (in "0" position).



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Sunroof - New Beetle



z

Remove drive for sliding/tilting sunroof, see DRIVE FOR SLIDING/TILTING SUNROOF,
REMOVING
 .

Mark -arrow- on the rear of guide upper part -1- must lie within marks -dimension a- on guide rail gate -
2-, on both sides.

Fig. 32: Identifying Mark On Rear Of Guide Upper Part
Courtesy of VOLKSWAGEN OF AMERICA, INC.



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Sunroof - New Beetle
