2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Front Doors, Central Locking System - New Beetle



1. Door inner seal

z

Start at upper radius of the door opening when installing the seal.

2. Dust seal

3. Clip

z

Installed into door seal.

CENTRAL LOCKING

CENTRAL LOCKING AND CONVENIENCE SYSTEM, ASSEMBLY OVERVIEW

1. Coupling station

z

Component location: Lower A-pillar covered by trim in footwell

„

Remove A-pillar lower trim.

See A-PILLAR LOWER TRIM, REMOVING AND INSTALLING .

z

Removing and installing (Convertible)

See SILL PANEL TRIM STRIP (CONVERTIBLE), REMOVING AND INSTALLING .

2. Anti-theft alarm horn

z

Component location: On right behind plenum chamber sealing cover

z

Removing:

„

Remove plenum chamber sealing part. See PLENUM CHAMBER SEALING
ASSEMBLY, REMOVING AND INSTALLING

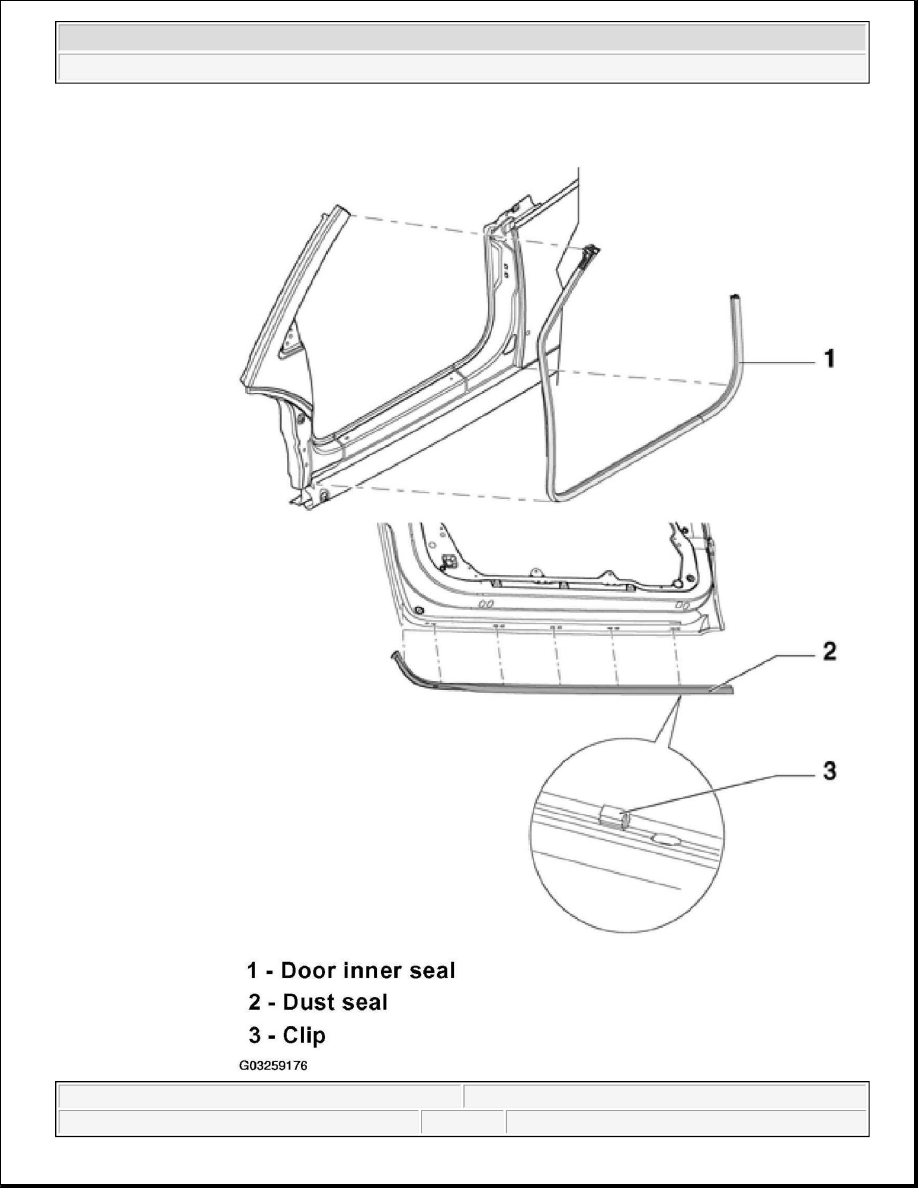

Fig. 60: Disassembled View Of Door Seals Assembly (Convertible)
Courtesy of VOLKSWAGEN OF AMERICA, INC.



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Front Doors, Central Locking System - New Beetle

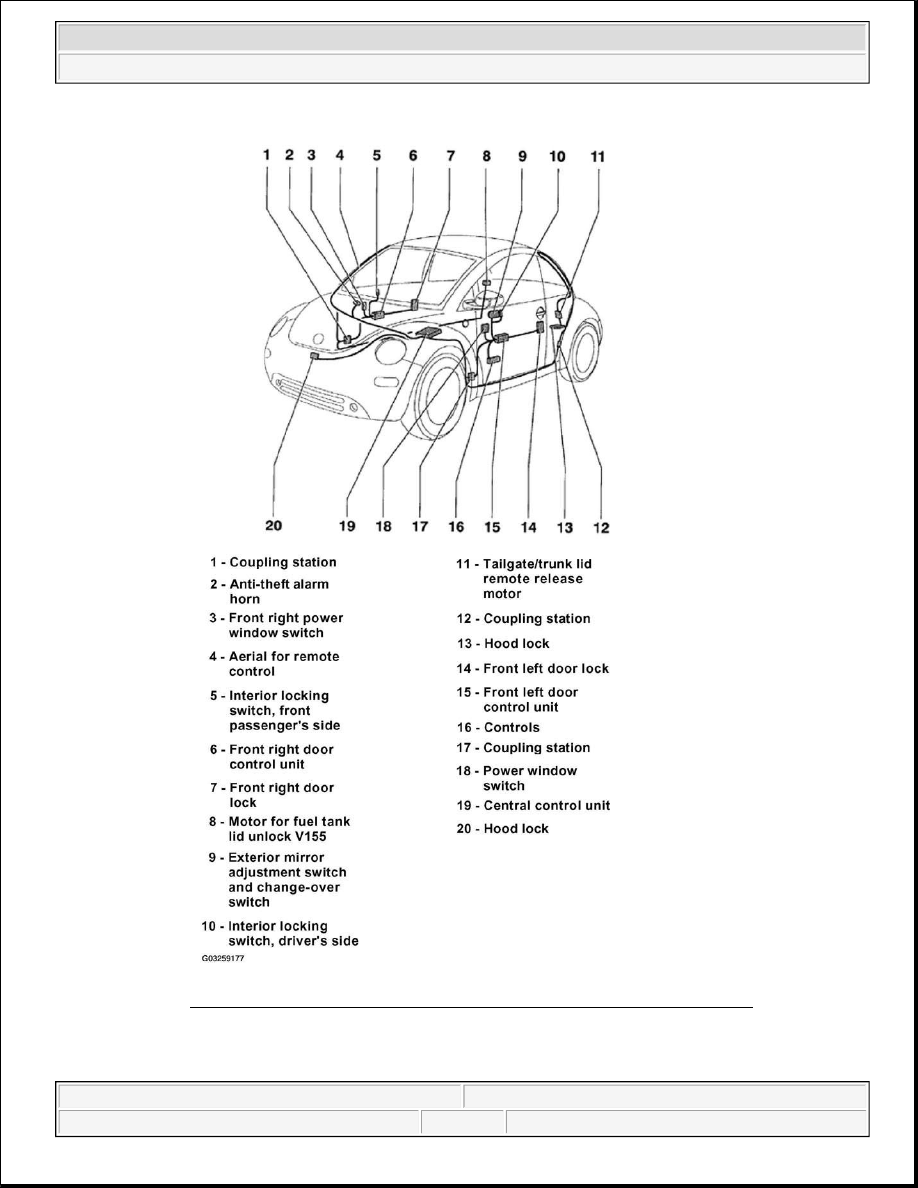

Fig. 61: Locating Central Locking And Convenience System Components
Courtesy of VOLKSWAGEN OF AMERICA, INC.

3. Front right power window switch



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Front Doors, Central Locking System - New Beetle



z

For convenience system only.

4. Aerial for remote control

z

Under A-pillar trim.

5. Interior locking switch, front passenger's side

6. Front right door control unit

z

For convenience system only.

z

Integrated into window electric motor.

z

Removing:

„

Removing door trim.

See FRONT DOOR TRIM, REMOVING AND INSTALLING or FRONT DOOR
TRIM (CONVERTIBLE), REMOVING AND INSTALLING
 .

„

Unscrew window electric motor.

7. Front right door lock

z

Door lock is secured to assembly carrier.

z

Electric central locking is integrated into door lock module.

z

Removing:

„

Removing door trim.

See FRONT DOOR TRIM, REMOVING AND INSTALLING or FRONT DOOR
TRIM (CONVERTIBLE), REMOVING AND INSTALLING
 .

„

Remove door lock. See DOOR LOCK, REMOVING AND INSTALLING . Convertible,
see DOOR LOCK, REMOVING AND INSTALLING (CONVERTIBLE) .

8. Motor for fuel tank lid unlock V155

z

Component location: Under C-pillar trim

z

Removing. See FUEL TANK FILLER FLAP RELEASE MOTOR, REMOVING .

9. Exterior mirror adjustment switch and change-over switch

10. Interior locking switch, driver's side

11. Tailgate/trunk lid remote release motor

z

Bolted to tailgate/trunk lid.

z

Lock cylinder micro switch is also located on carrier.

z

Motor for remote unlock rear lid -V151- can only be removed in conjunction with the carrier.

z

Removing and installing. See CARRIER FOR TAILGATE/TRUNK LID REMOTE
RELEASE MOTOR, REMOVING AND INSTALLING
 , or CARRIER FOR
TAILGATE/TRUNK LID REMOTE RELEASE MOTOR (MODELS FROM 09.01 AND UP,
USA), REMOVING AND INSTALLING
 .

12. Coupling station

z

Component location: On left in luggage compartment.



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Front Doors, Central Locking System - New Beetle
