Volkswagen New Beetle. Manual - part 2545





Pressing tapered roller bearing outer race into transmission housing

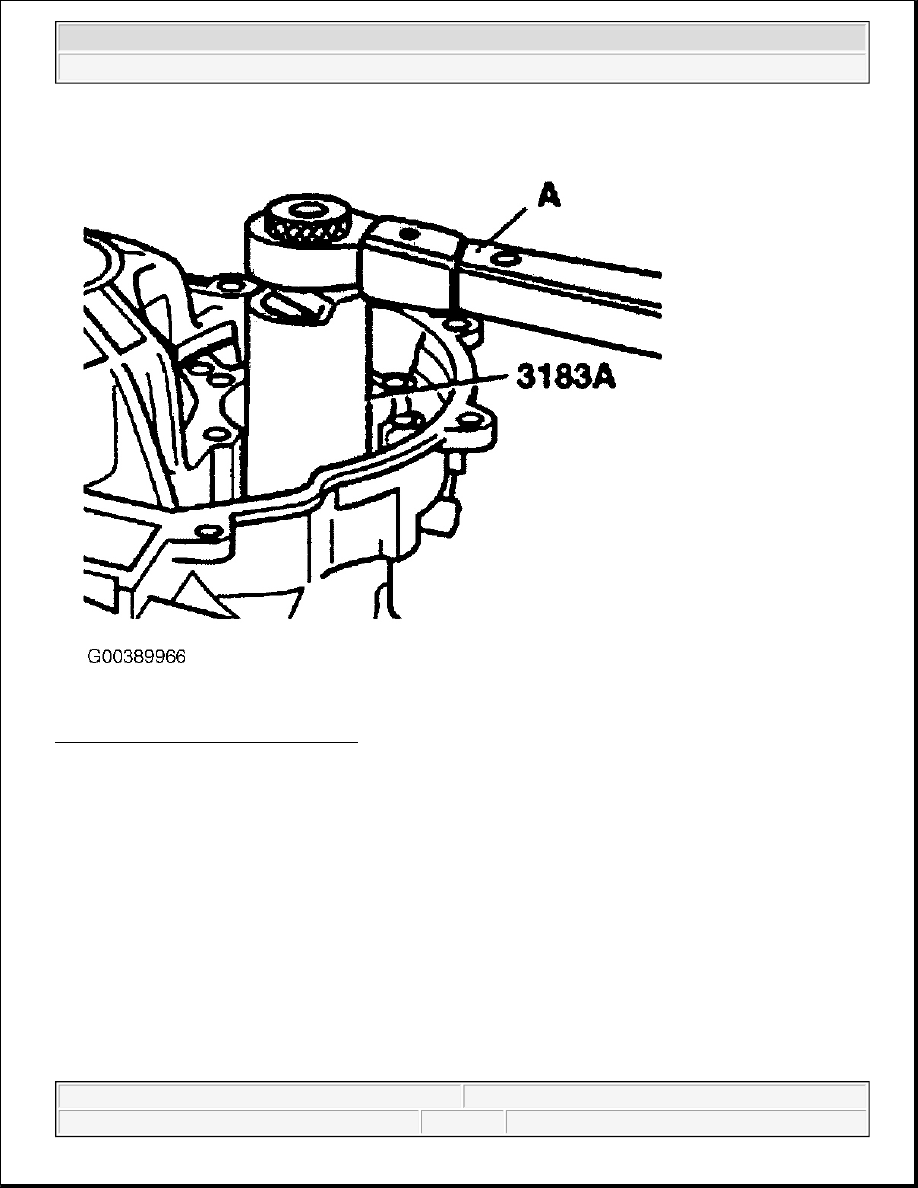

Fig. 171: Pressing Tapered Roller Bearing Outer Race Into Transmission Housing
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Install shim under outer race.



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 Spd. Manual Transmission 02J - New Beetle



z

Support transmission housing with sleeve 3144 directly below bearing mounting.

Identifying chamfered sides of differential housing

Fig. 172: Identifying Chamfered Sides Of Differential Housing
Courtesy of VOLKSWAGEN OF AMERICA, INC.

Drilling out rivet heads



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 Spd. Manual Transmission 02J - New Beetle



Fig. 173: Drilling Out Rivet Heads
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Drill out rivet heads with 12 mm drill from countersink side and knock-out with drift.

Pressing off final drive gear

NOTE:

Clean differential before and after drilling, protect tapered roller bearing
from drilling.



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 Spd. Manual Transmission 02J - New Beetle

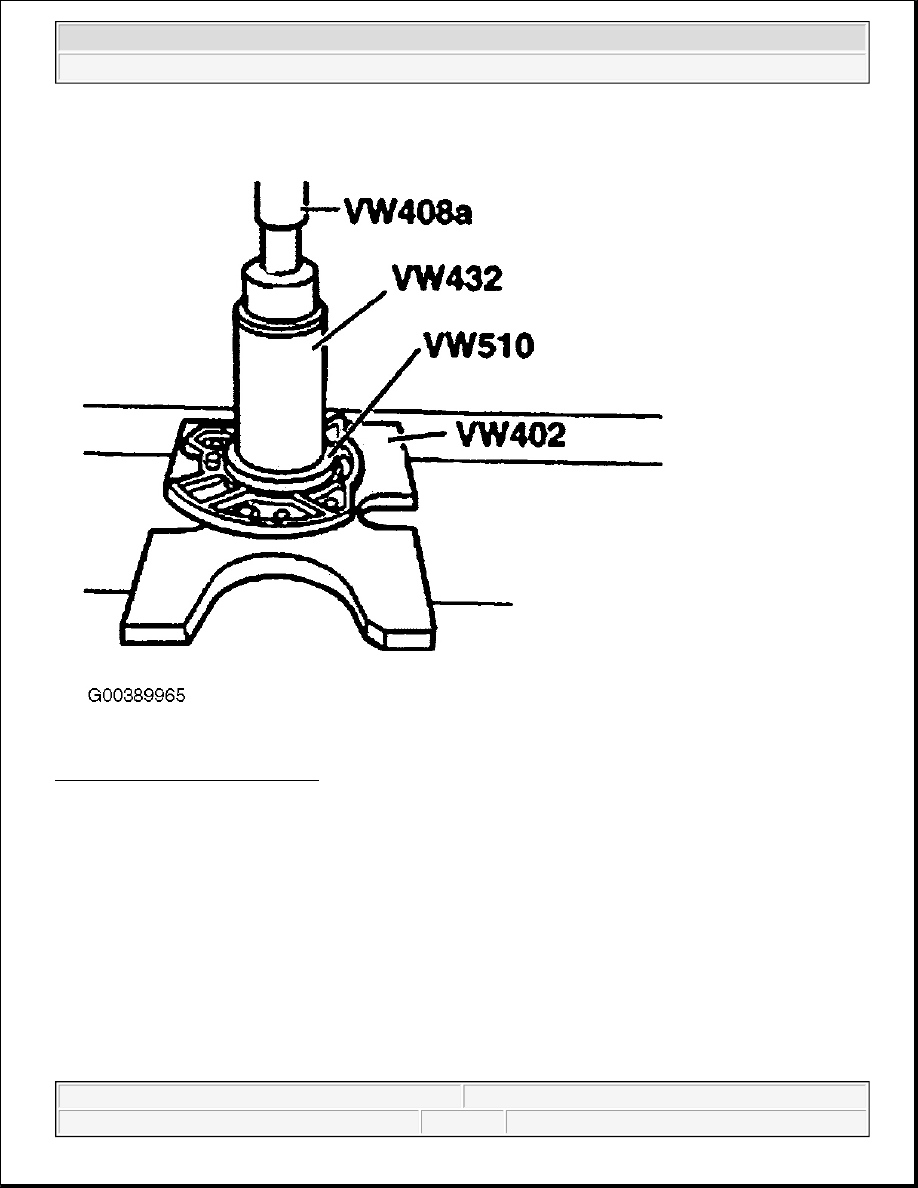

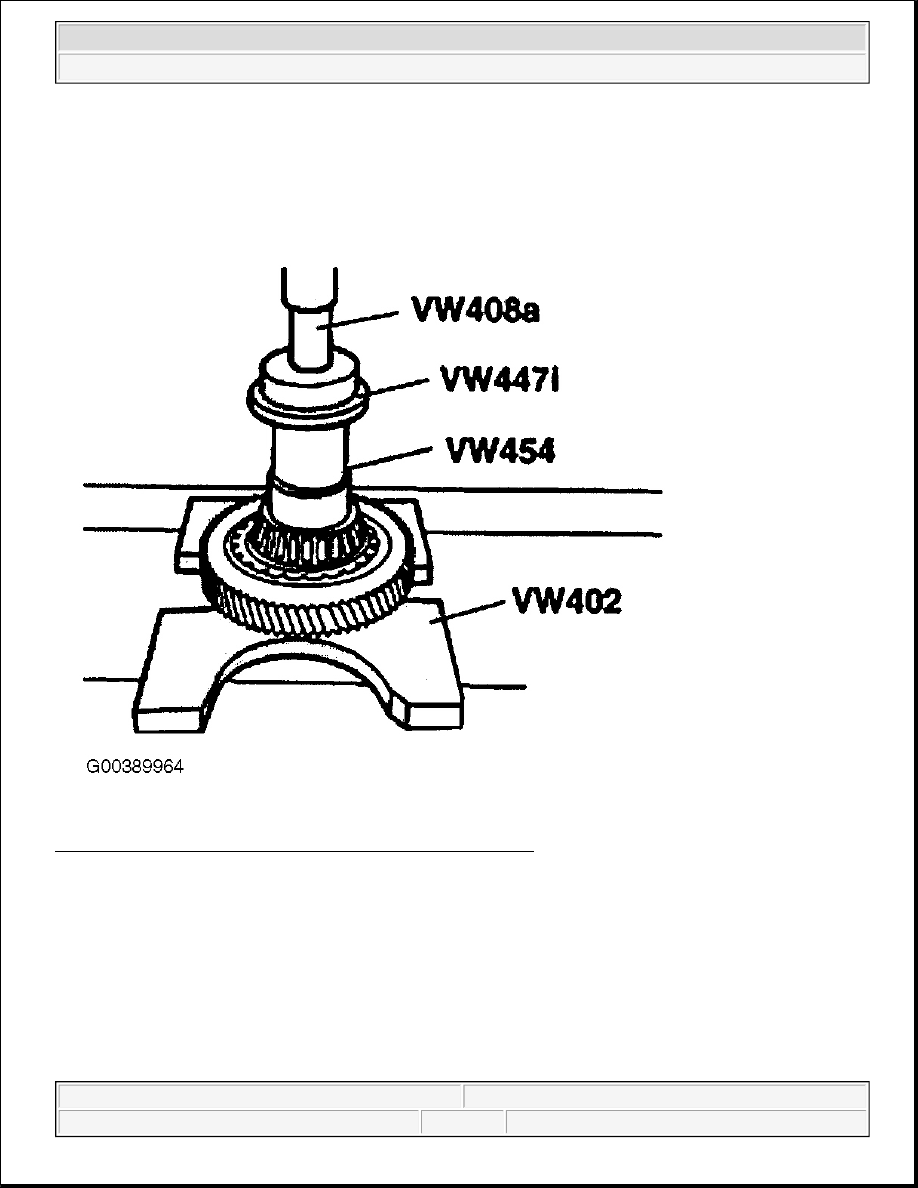

Fig. 174: Pressing Off Final Drive Gear
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Place thrust piece 40-105 on differential housing.

Installation position of final drive gear wheel



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 Spd. Manual Transmission 02J - New Beetle
