Volkswagen New Beetle. Manual - part 2533





Fig. 135: Pressing On Sleeve For 4th Gear Needle Roller Bearing
Courtesy of VOLKSWAGEN OF AMERICA, INC.

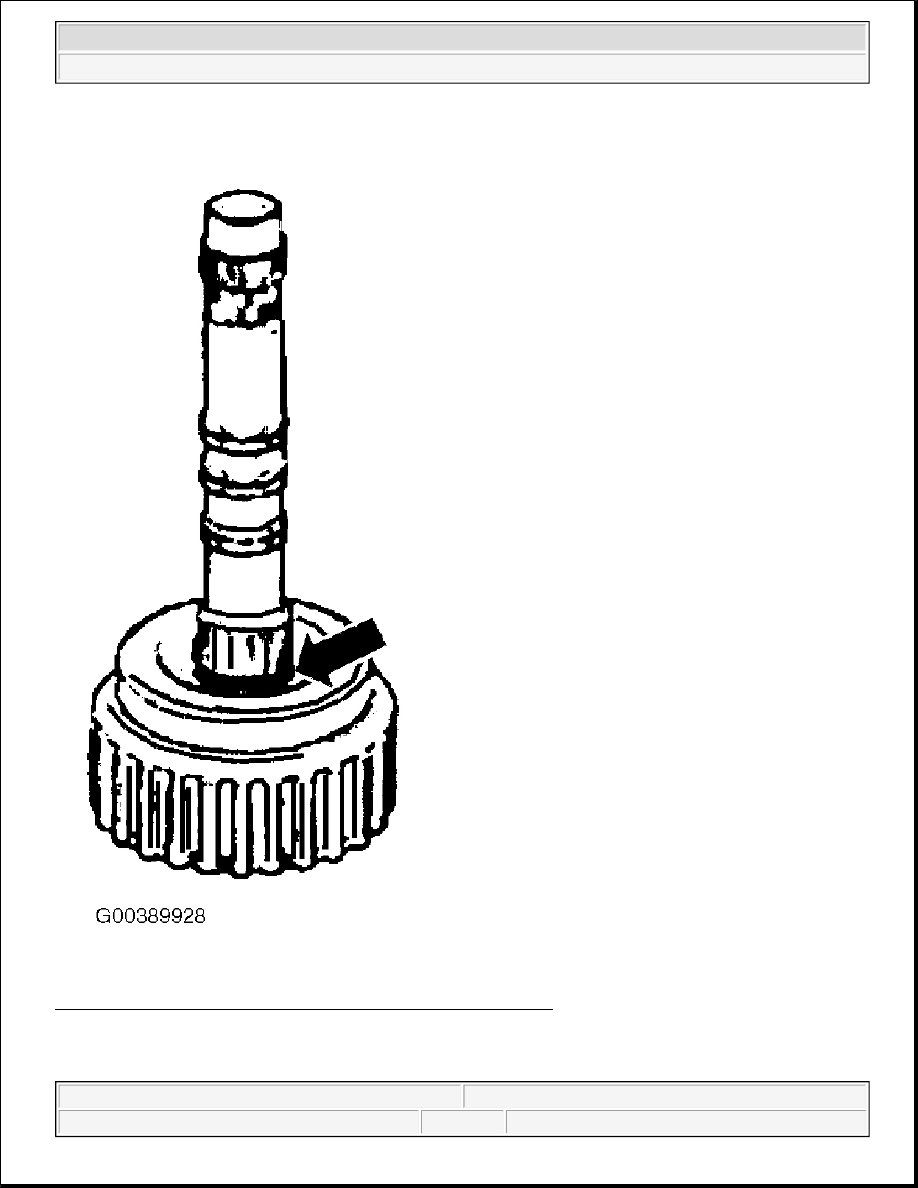

Pressing on sleeve for output shaft needle roller bearing



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 Spd. Manual Transmission 02J - New Beetle



Fig. 136: Pressing On Sleeve For Output Shaft Needle Roller Bearing
Courtesy of VOLKSWAGEN OF AMERICA, INC.

Synchronizer for 1st gear has been modified, from transmission build date 02 05 0



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 Spd. Manual Transmission 02J - New Beetle



Fig. 137: Pressing On Sleeve For Output Shaft Needle Roller Bearing
Courtesy of VOLKSWAGEN OF AMERICA, INC.

The following components have been added or modified:



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 Spd. Manual Transmission 02J - New Beetle



z

A- Inner ring

z

B- Outer ring

z

C- Synchro-ring

with additional recesses -4- for the lugs -1- of inner ring -A-.

z

1st gear wheel

with additional recesses -3- for the lugs -2- of outer ring -B-.

z

If the components should not be replaced, ensure they are reallocated to the original gear .

Installation position of inner ring, outer ring and synchro-ring 1st gear:

z

Place inner ring -A- on 1st gear wheel.

Angled lugs (arrow 1) point toward outer ring -B-.

z

Install outer ring -B-.

Lugs (arrow 2) engage in gear wheel recesses (arrow 3).

z

Install synchro-ring -C-.

The recesses (arrow 4) engage in lugs (arrow 1) of inner ring -A-.

NOTE:

For the 2nd gear the same inner ring, outer ring and synchro ring are installed.
