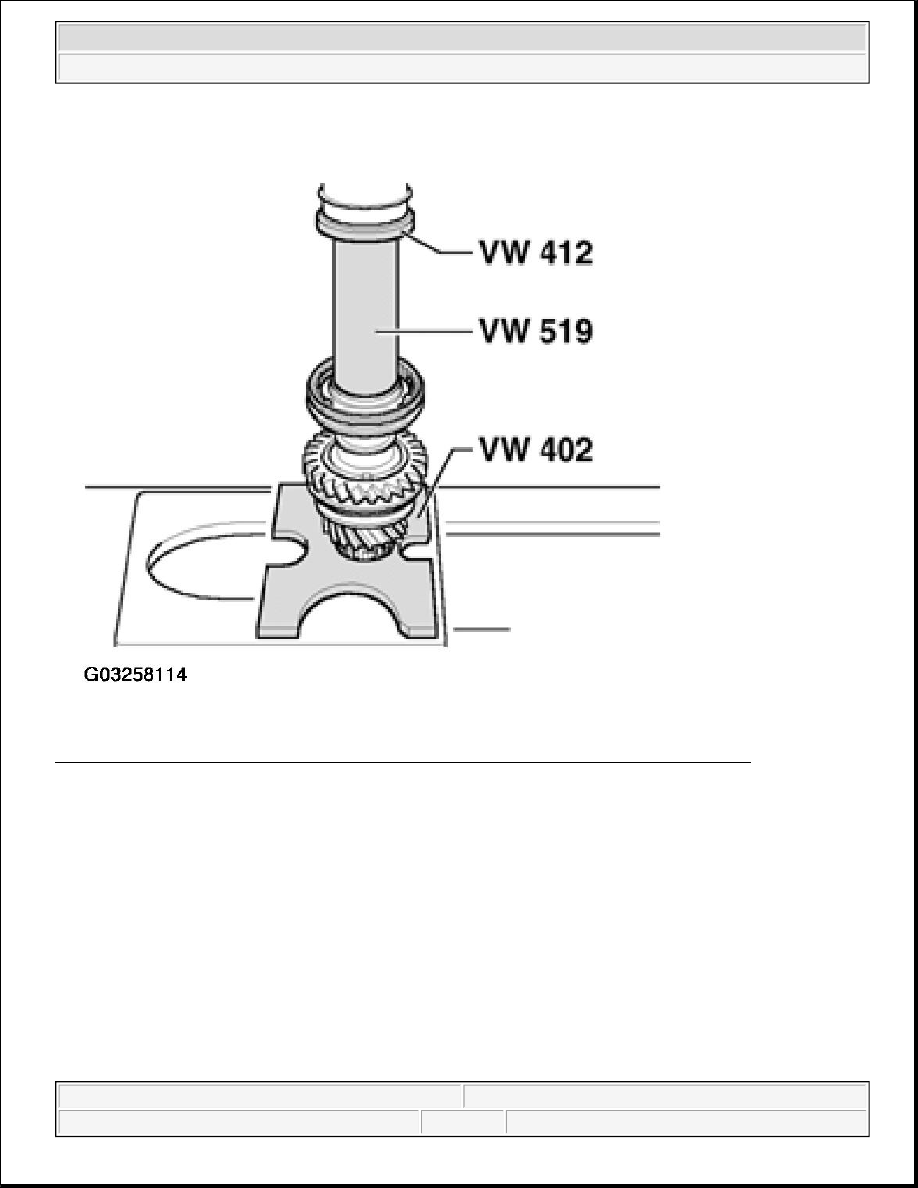

Fig. 145: Pressing On 5th Gear Locking Collar/Synchro-Hub Together With Spacer Sleeve
Courtesy of VOLKSWAGEN OF AMERICA, INC.

Pressing on tapered roller bearing inner race



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

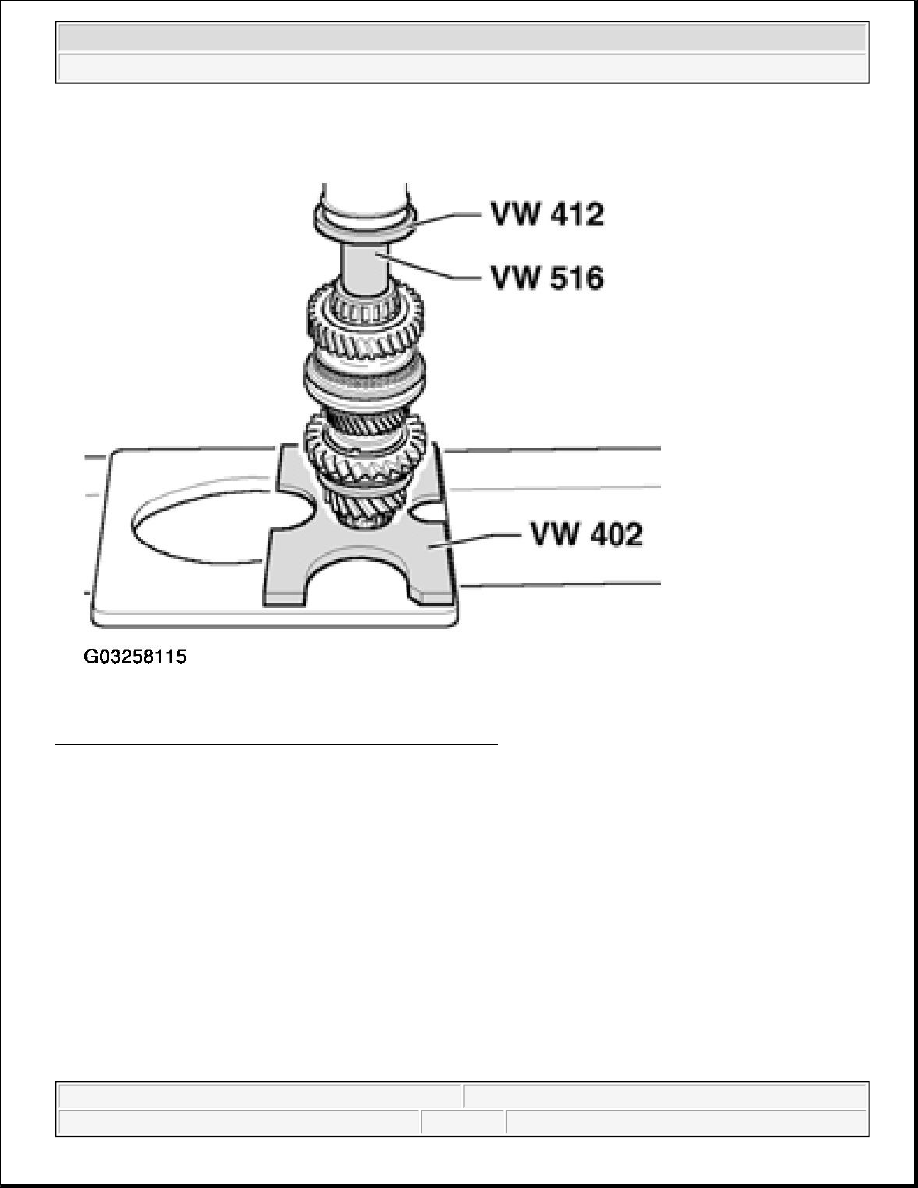

Fig. 146: Pressing On Tapered Roller Bearing Inner Race
Courtesy of VOLKSWAGEN OF AMERICA, INC.

Determining thickness of circlip



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle



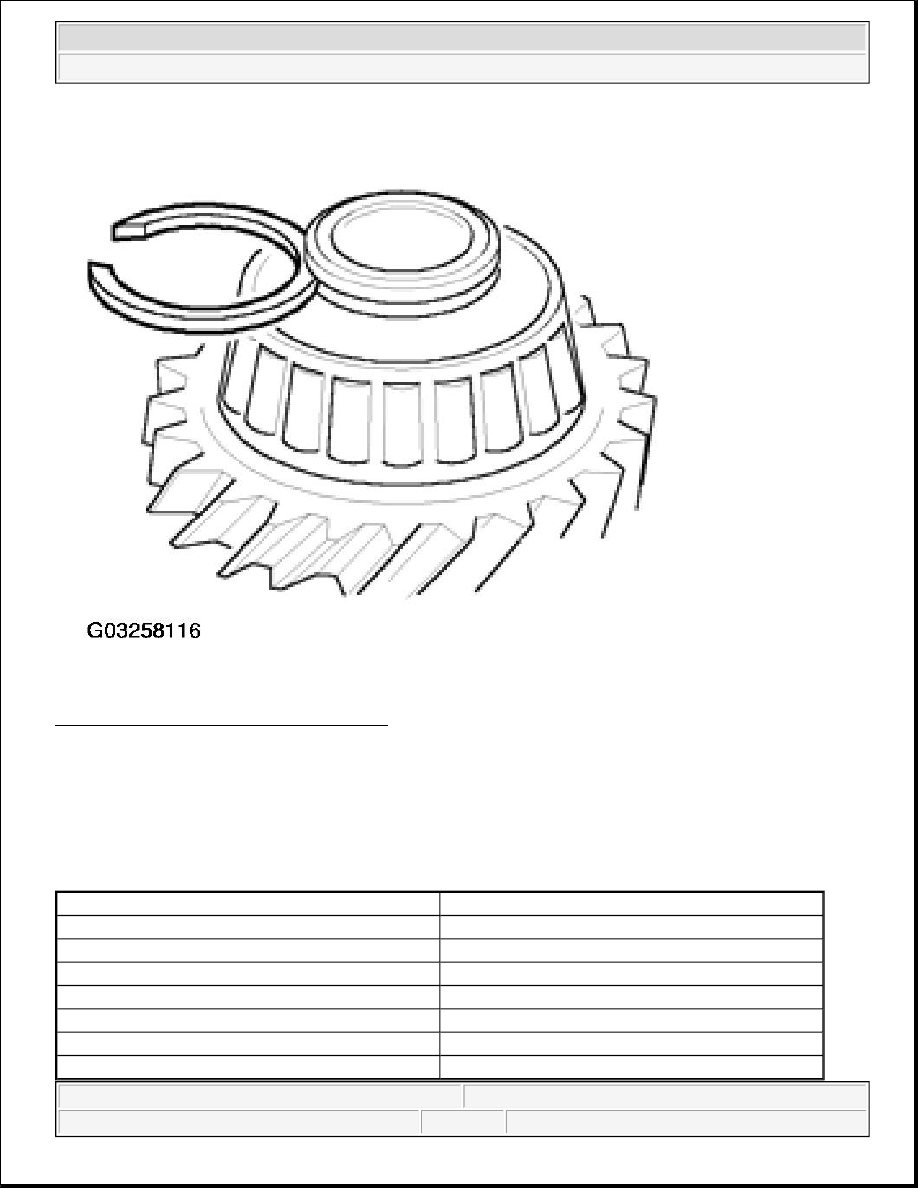

Fig. 147: Determining Thickness Of Circlip
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Determine thickest circlip which will still fit and install it.

The following securing clips are available:

SECURING CLIPS THICKNESS SELECTION (OUTPUT SHAFT FOR 5TH, 6TH AND REVERSE
GEAR)


Thickness (mm)

Spare Part No.

1.79

02M 3111 187 G

1.83

02M 3111 187 F

1.86

02M 3111 187 E

1.89

02M 3111 187 D

1.92

02M 3111 187 C

1.95

02M 3111 187 B

1.98

02M 3111 187 A



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle



Pressing on tapered roller bearing inner race

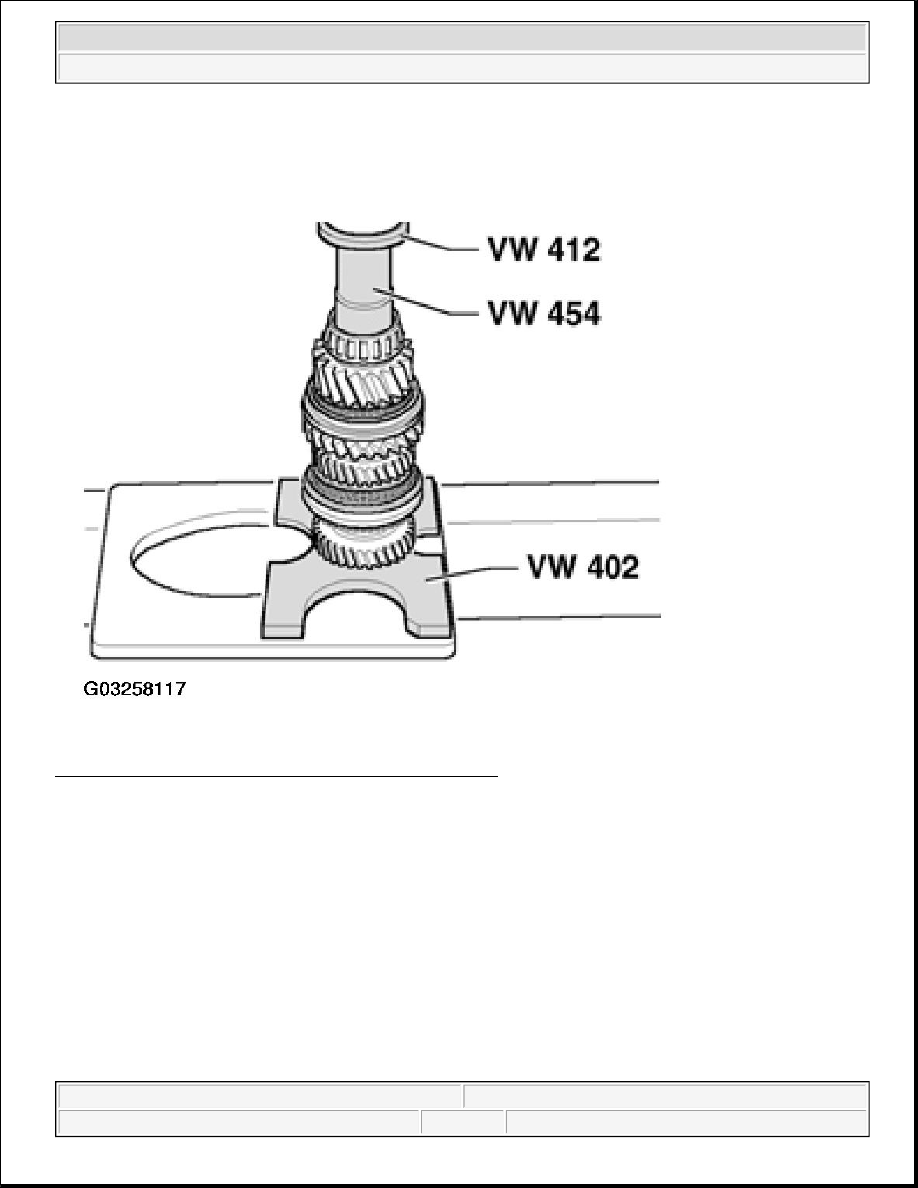

Fig. 148: Pressing On Tapered Roller Bearing Inner Race
Courtesy of VOLKSWAGEN OF AMERICA, INC.

Pulling tapered roller bearing outer race out of transmission housing



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle
