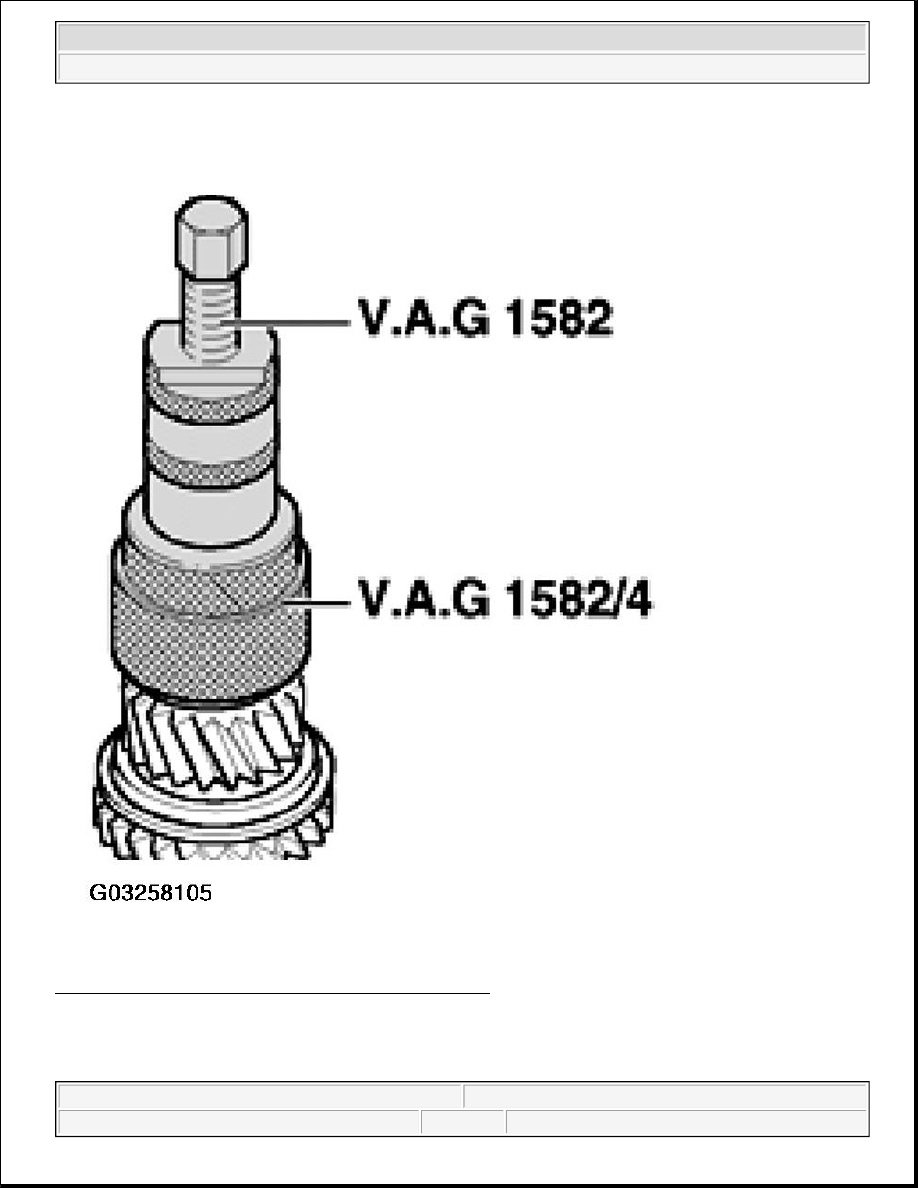

Fig. 133: Pressing Off 5th Gear Synchro-Hub/Locking Collar With Spacer Sleeve
Courtesy of VOLKSWAGEN OF AMERICA, INC.

Pressing off sleeve -A- over reverse gear wheel



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

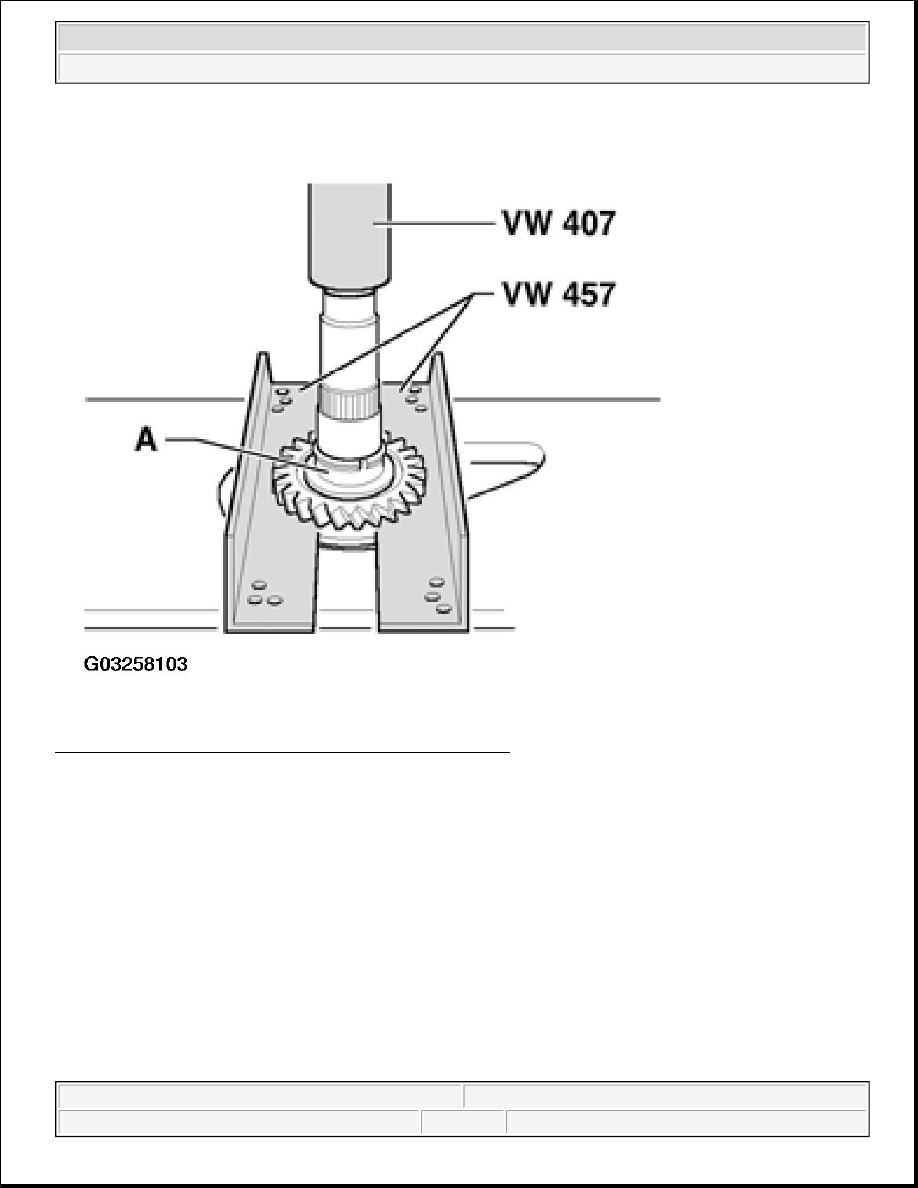

Fig. 134: Pressing Off Sleeve -A- Over Reverse Gear Wheel
Courtesy of VOLKSWAGEN OF AMERICA, INC.

Pressing off reverse gear synchro-hub



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

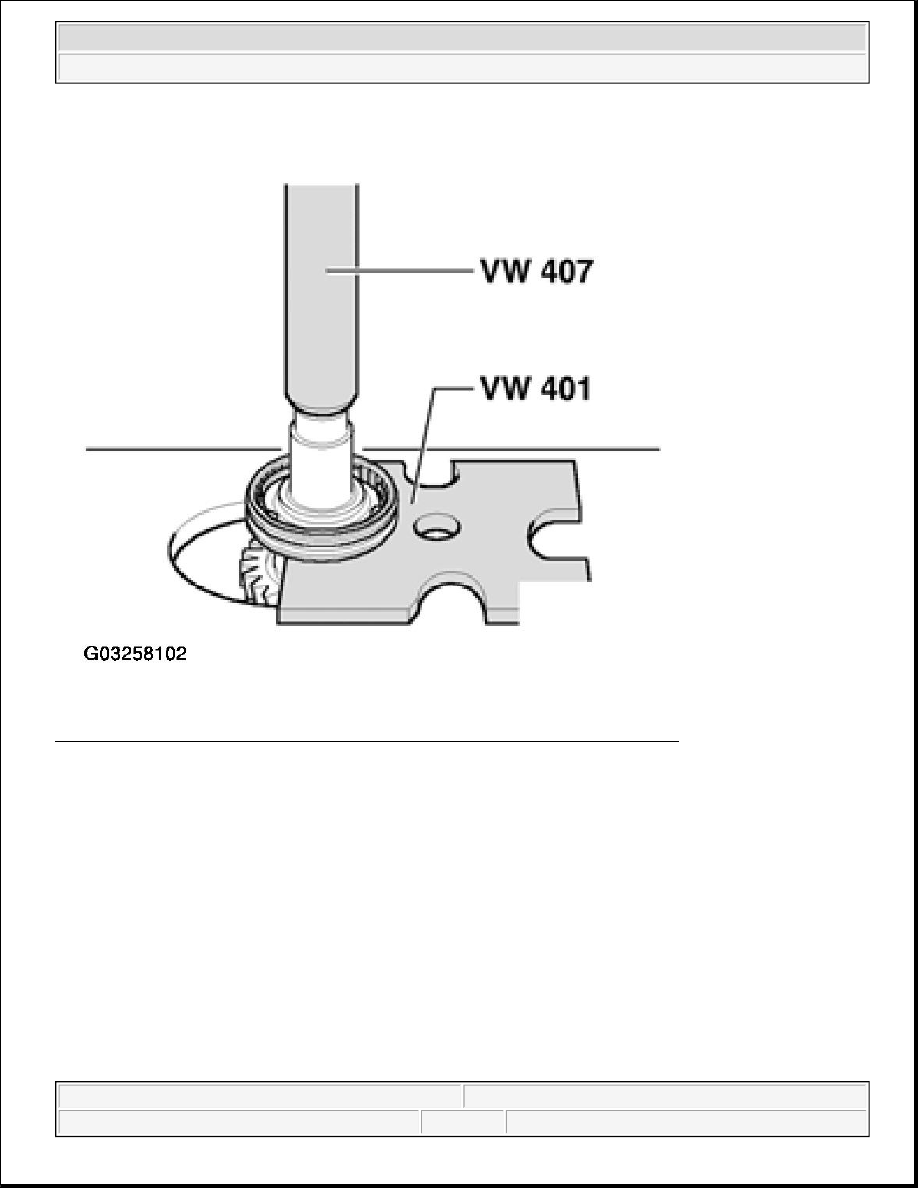

Fig. 135: Pressing Off Reverse Gear Synchro-Hub
Courtesy of VOLKSWAGEN OF AMERICA, INC.

A. Separating device 22 to 115 mm, e.g. Kukko 17/2

Pulling off tapered roller bearing inner race



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

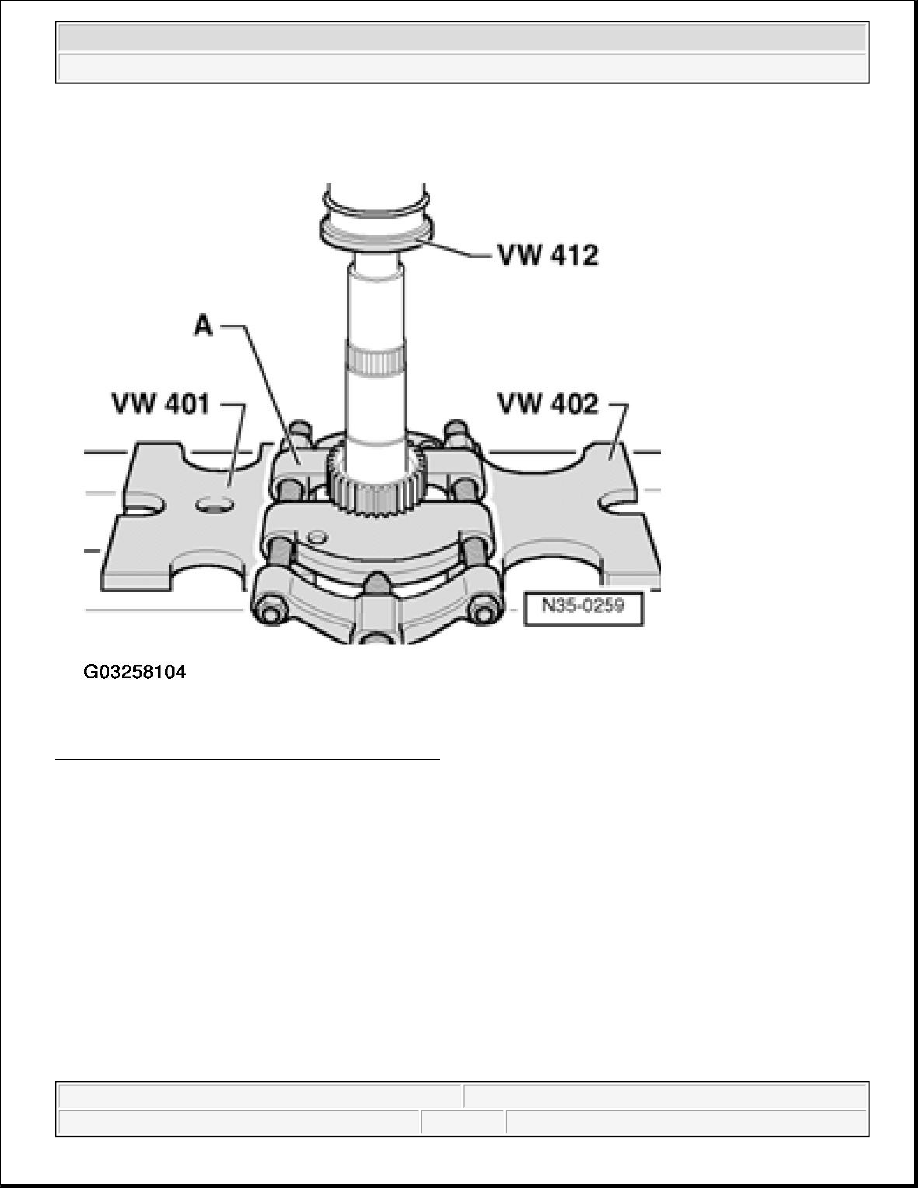

Fig. 136: Pulling Off Tapered Roller Bearing Inner Race
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Before mounting extractor, set thrust plate 30-11 on output shaft.



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle
