Volkswagen New Beetle. Manual - part 2414





1. Clutch housing

2. Shim

z

Always 0.65 mm thick

3. Outer race/tapered roller bearing

z

Pulling out. See Pulling tapered roller bearing outer race out from transmission housing .

z

Pressing in. See Pressing tapered roller bearing outer race into transmission housing .

4. Tapered roller bearing inner race

z

Pulling off. See Pulling off tapered roller bearing inner race .

z

Pressing on Pressing on tapered roller bearing inner race .

5. Output shaft

z

For 5th, 6th and reverse gear

z

Adjusting. See OUTPUT SHAFT FOR 5TH, 6TH AND REVERSE GEAR, ADJUSTING .

6. Reverse gear synchro-hub

z

Pressing off. See Pressing off reverse gear synchro-hub .

z

Installation position. See Installation position of reverse gear synchro-hub .

z

Pressing on Pressing on reverse gear synchro-hub .

7. Securing clip

8. Reverse gear locking collar

z

Securing clip

9. Needle roller bearing

z

For reverse gear

10. Reverse sliding gear

11. Sleeve

z

Press off with reverse gear. See Pressing off sleeve -A- over reverse gear wheel .

z

Installation position: wide shoulder of sleeve faces toward reverse gear

z

Pressing on sleeve -A-

12. Securing clip

13. Needle roller bearing

z

For 6th gear

z

Not in 5-speed manual transmissions

14. 6th gear

z

Not in 5-speed manual transmissions

15. 6th gear synchro-ring

perform output shaft adjustment. See OUTPUT SHAFT FOR 5TH, 6TH AND
REVERSE GEAR, ADJUSTING .

NOTE:

The following list refers to items in Fig. 128 .



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle



z

Not in 5-speed manual transmissions

z

Checking for wear. See Checking synchro-ring for wear .

16. Spacer sleeve

z

For 5-speed manual transmission

z

Pull off together with 5th gear locking collar/synchro-hub after removing securing clip (item -18-).
See Pressing off 5th gear synchro-hub/locking collar with spacer sleeve .

z

Position toward 5th gear locking collar/synchro-hub. See Positioning spacer sleeve toward 5th
gear locking collar/synchro-hub
 .

z

Press on together with 5th gear locking collar/synchro-hub. See Pressing on 5th gear locking
collar/synchro-hub together with spacer sleeve
 .

17. 5th and 6th gear locking collar with synchro-hub

z

After removing securing clip, press off together with 6th gear (item -18-). See Pressing off 5th and
6th gear synchro-hub/locking collar with 6th gear
 or for 5-speed manual transmission, with
spacer sleeve. See Pressing off 5th gear synchro-hub/locking collar with spacer sleeve .

z

Disassembling. See Disassembling and assembling 5th and 6th gear locking collar and
synchro-hub
 .

z

Assembling locking collar/synchro hub. See Disassembling and assembling 5th and 6th gear
locking collar and synchro-hub
 .

z

Pressing off in 6-speed manual transmission. See Pressing on 5th and 6th gear locking
collar/synchro-hub
 .

z

Pressing off in 5-speed manual transmission. See Pressing on 5th gear locking collar/synchro-
hub together with spacer sleeve
 .

18. Securing clip

19. Needle roller bearing

z

For 5th gear

20. 5th gear synchro-ring

z

Check for wear. See Checking synchro-ring for wear .

21. Selector gear for 5th gear

22. Tapered roller bearing inner race

z

Pulling off. See Pulling off tapered roller bearing inner race .

z

Pressing on tapered roller bearing inner race .

23. Securing clip

z

Redetermine if tapered roller bearing (item -22 -) or output shaft (item - 5 -) are replaced. See
Determining thickness of circlip .

24. Outer race/tapered roller bearing

z

Pulling out. See Pulling tapered roller bearing outer race out of transmission housing .

z

Pressing in. See Pressing tapered roller bearing outer race into transmission housing .

25. Shim

z

Determining thickness. See OUTPUT SHAFT FOR 5TH, 6TH AND REVERSE GEAR,
ADJUSTING
 .



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle



26. Transmission housing

27. Spring

z

Installation position. See Assembling 5th and 6th gear locking collar/synchro-hub .

28. Locking collar

29. Synchro-hub

30. Locking pieces (Qty. 3)

z

Installation position. See Disassembling and assembling 5th and 6th gear locking collar and
synchro-hub
 .



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

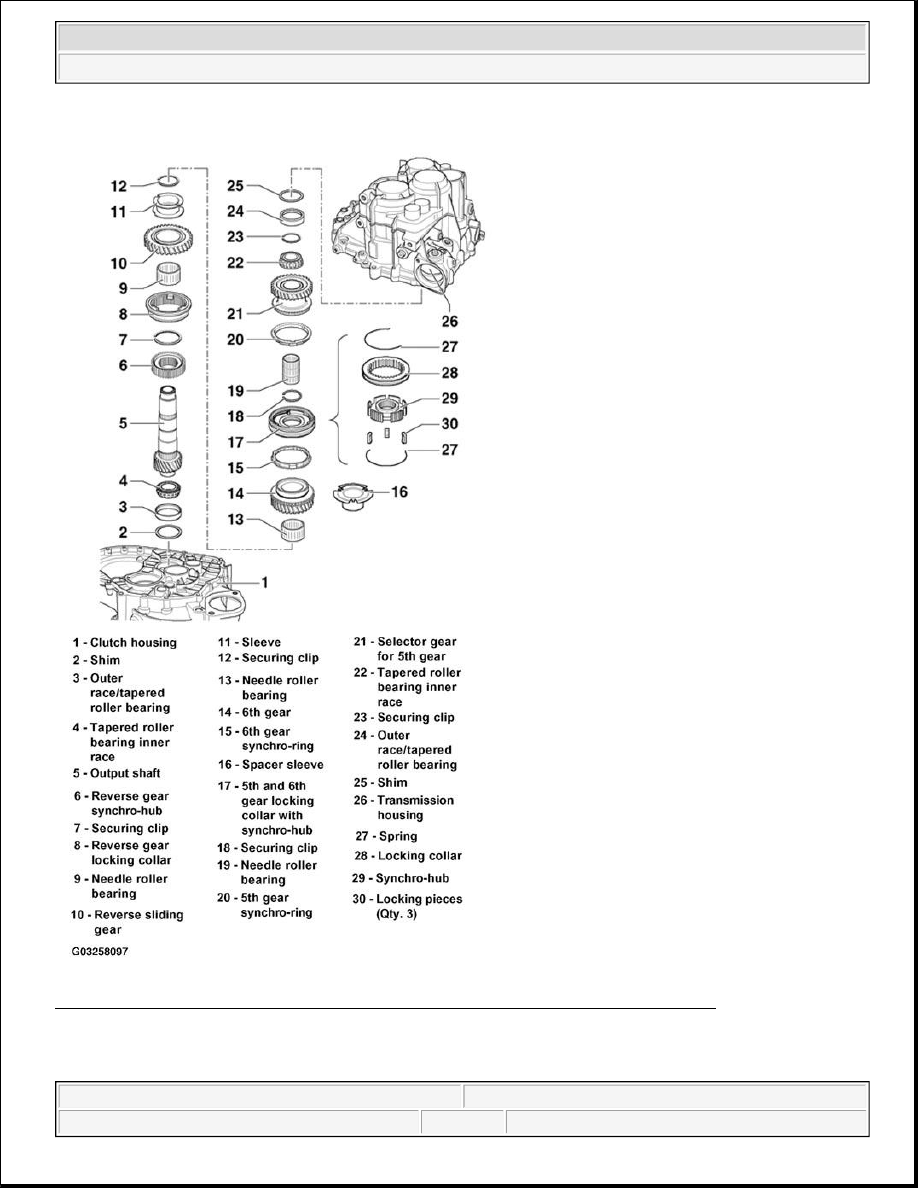

Fig. 128: Disassembling And Assembling Output Shaft For 5th, 6th And Reverse Gear
Courtesy of VOLKSWAGEN OF AMERICA, INC.

Pulling tapered roller bearing outer race out from transmission housing
