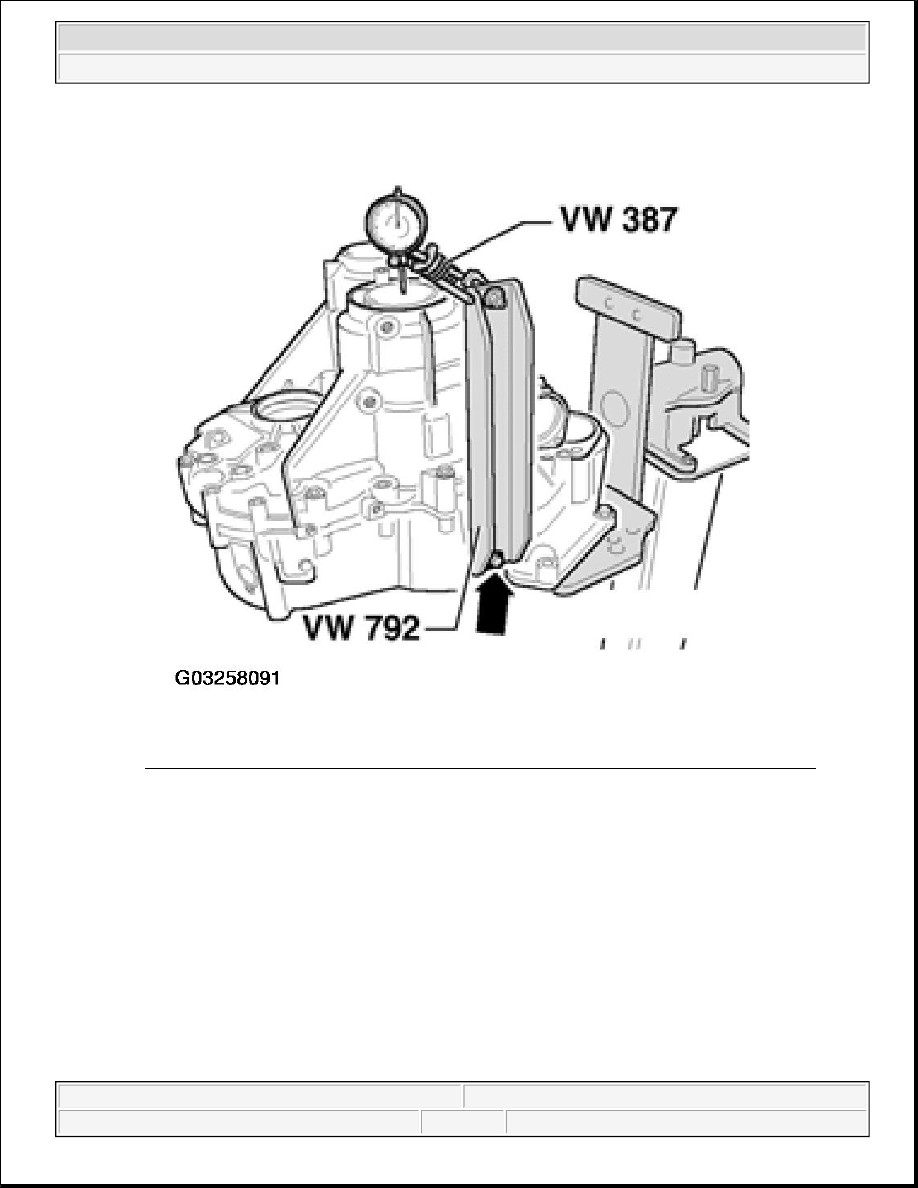

Fig. 122: Installing Measuring Tools And Securing With Bolt To Transmission Housing
Courtesy of VOLKSWAGEN OF AMERICA, INC.

{

Set dial gauge (3 mm measuring range) to zero with 1 mm preload.

{

Loosen clutch housing/transmission housing securing bolts diagonally until output shaft is free to
move in transmission housing.

{

If correct shim has been selected, dial gauge will indicate a value of 0.15 mm to 0.25 mm.

OUTPUT SHAFT FOR 5TH, 6TH AND REVERSE GEAR, DISASSEMBLING AND ASSEMBLING

Special tools and equipment

z

VW 401 Thrust plate

z

VW 402 Thrust plate

z

VW 407 Press tool



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle



z

VW 408 A Press tool

z

VW 412 Press tool

z

VW 415 A Tube

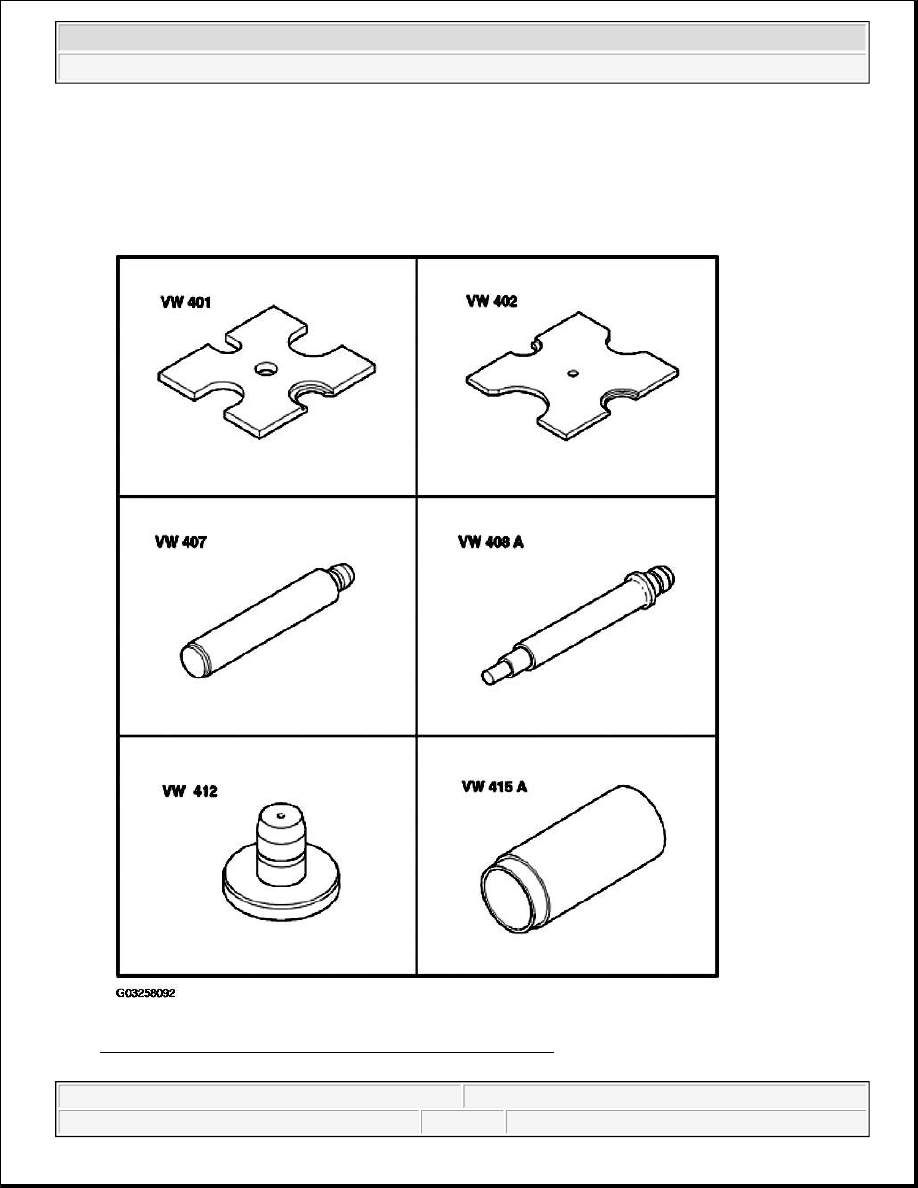

Fig. 123: Identifying Special Tools And Equipment (1 Of 5)
Courtesy of VOLKSWAGEN OF AMERICA, INC.



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle



z

VW 309 Holding plate

z

VW 353 Transmission support

z

VW 433 Press piece

z

VW 454 Press piece

z

VW 457 Support rail

z

VW 801 Holding plate



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

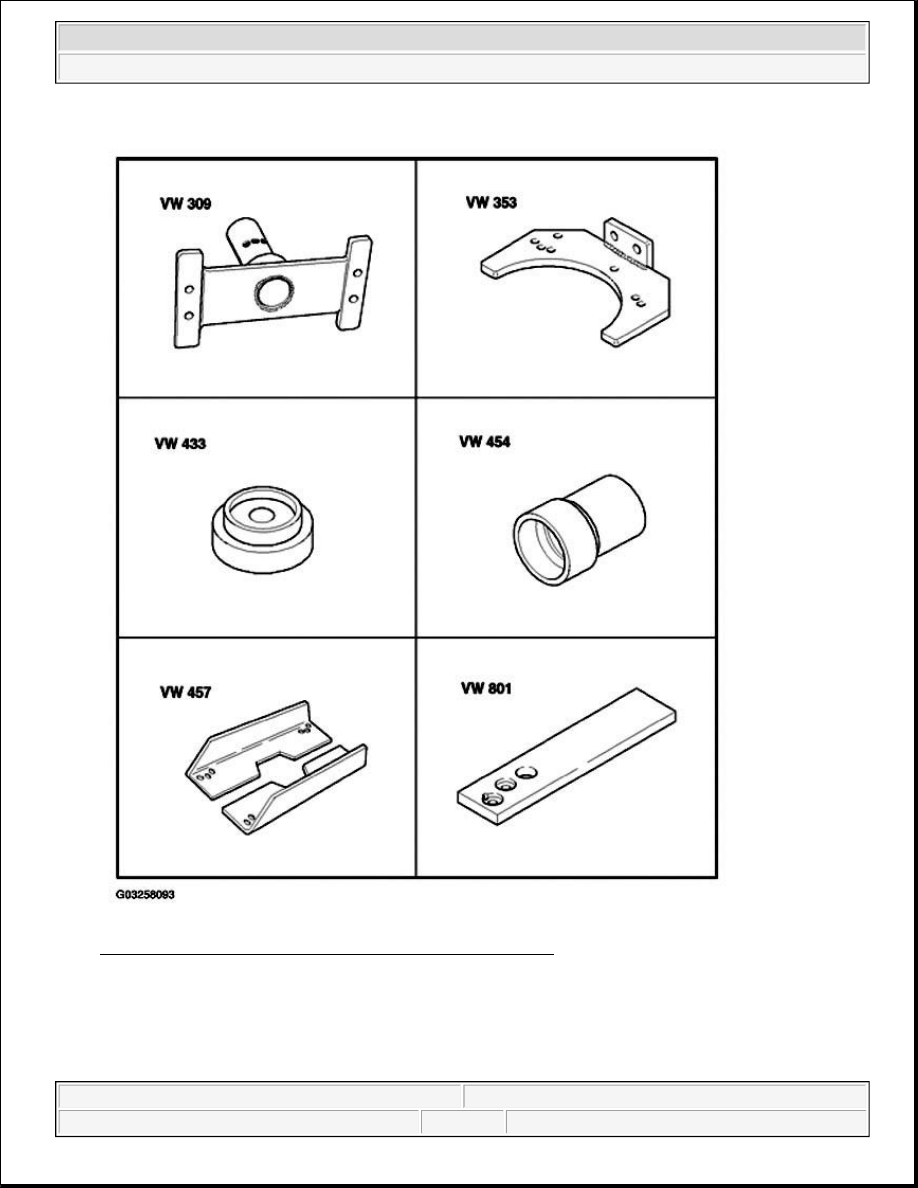

Fig. 124: Identifying Special Tools And Equipment (2 Of 5)
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

VW 431 Press piece

z

VW 455 Fitting sleeve

z

VW 510 Press piece



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle
