Volkswagen New Beetle. Manual - part 2409





Fig. 113: Determining Thickness Of Circlip
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Determine thickest circlip which will still fit and install it.

The following securing clips are available:

CIRCLIP THICKNESS (OUTPUT SHAFT, 1ST-4TH GEAR)

Thickness (mm)

Spare Part No.

1.79

02M 311 187 G

1.83

02M 311 187 F

1.86

02M 311 187 E

1.89

02M 311 187 D

1.92

02M 311 187 C

1.95

02M 311 187 B

1.98

02M 311 187 A



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle



Pulling Tapered Roller Bearing Outer Race Out From Transmission Housing

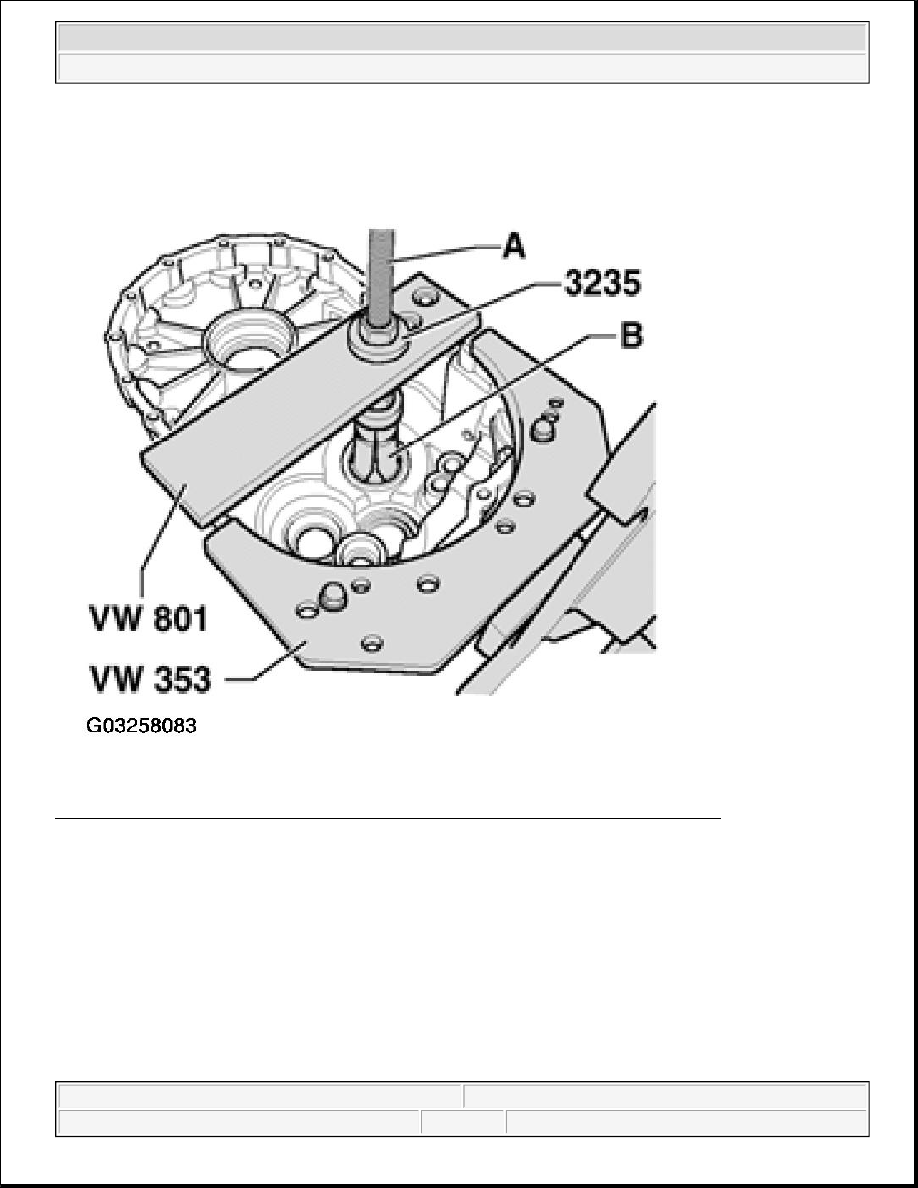

Fig. 114: Pulling Tapered Roller Bearing Outer Race Out From Transmission Housing
Courtesy of VOLKSWAGEN OF AMERICA, INC.

A. Counter support, e.g. Kukko 22/2

B. Internal puller 46 to 58 mm, e.g. Kukko 21/7

Pressing Tapered Roller Bearing Outer Race Into Transmission Housing



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

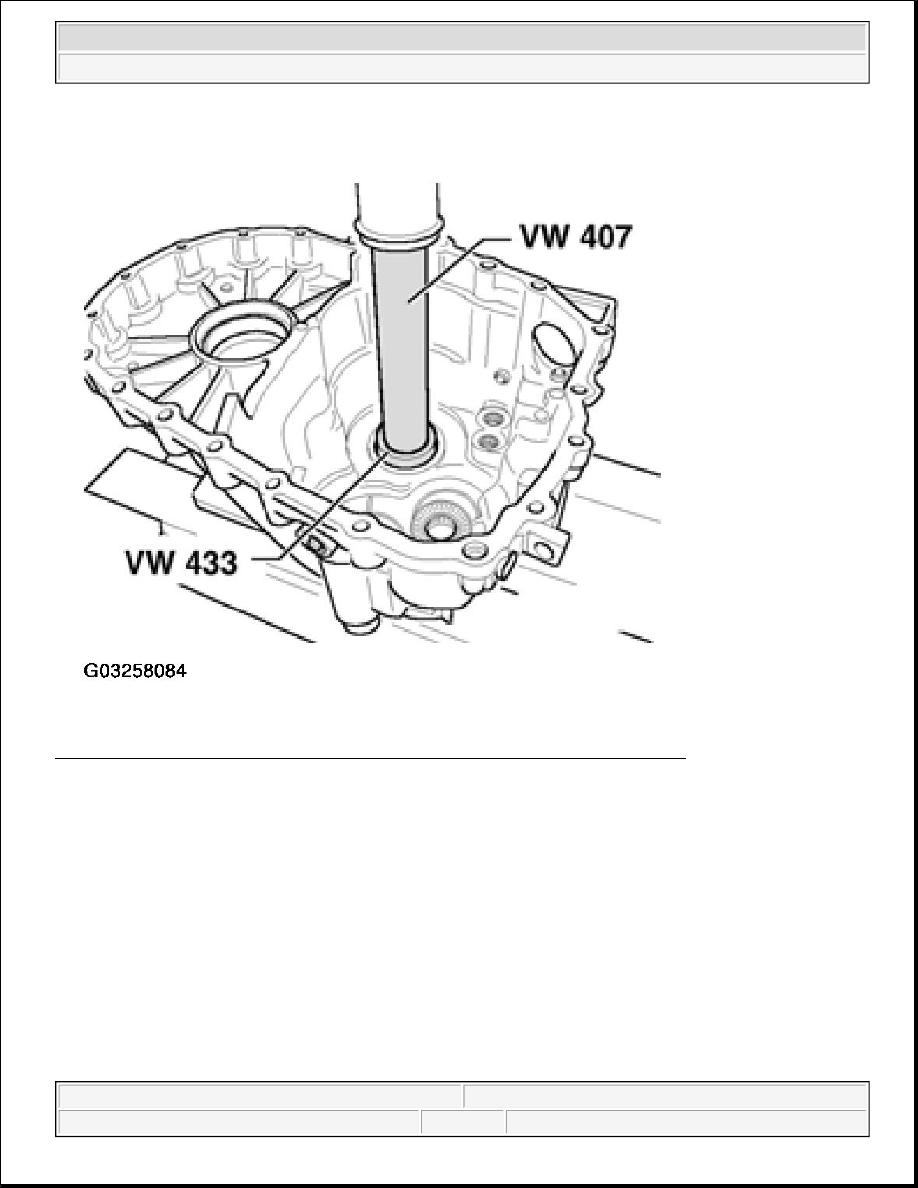

Fig. 115: Pressing Tapered Roller Bearing Outer Race Into Transmission Housing
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Fit shim under outer race.

z

Support transmission housing with press piece 2050 directly below bearing support.

OUTPUT SHAFT FOR 1ST-4TH GEARS, ADJUSTING

(Determining shim for output shaft)

Special tools and equipment

z

VW 353 Transmission support

z

VW 387 Universal dial gauge bracket

z

VW 407 Press tool



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle



z

VW 433 Press piece

z

3253 Installation tool

z

VW 801 Holding plate

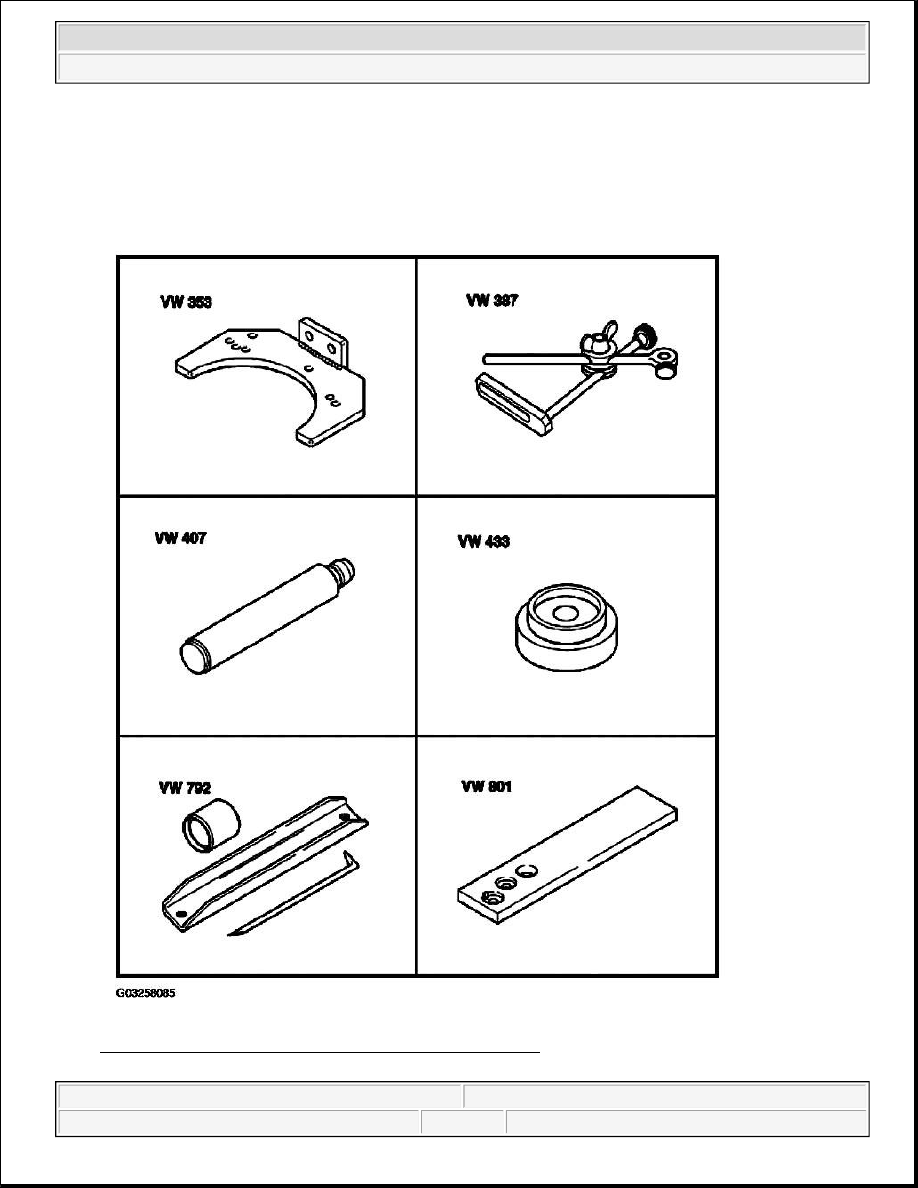

Fig. 116: Identifying Special tools and equipment (1 Of 2)
Courtesy of VOLKSWAGEN OF AMERICA, INC.



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle
