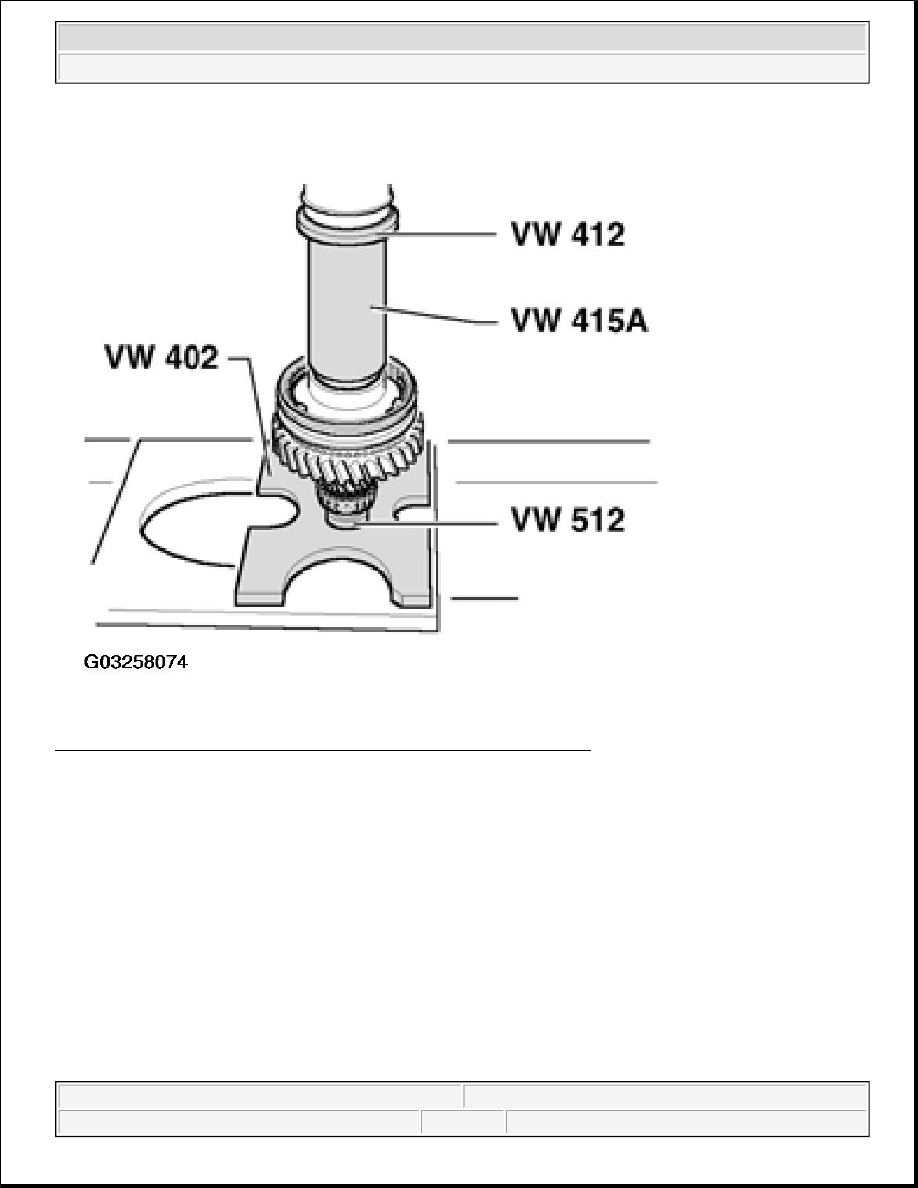

Fig. 105: Pressing On 1st And 2nd Gear Locking Collar/Synchro-Hub
Courtesy of VOLKSWAGEN OF AMERICA, INC.

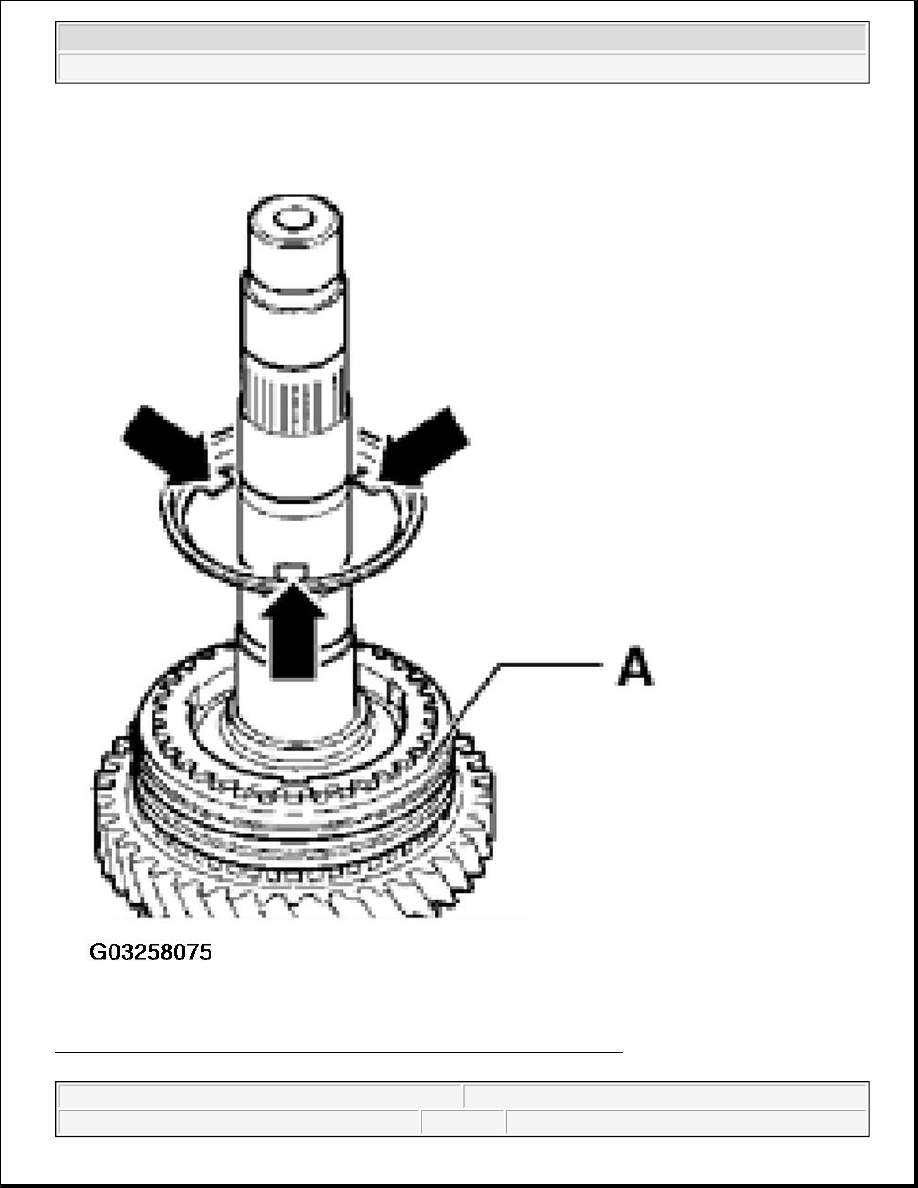

Installation Position For 1st or 3rd Gear Outer Ring



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle



Fig. 106: Identifying Installation Position For 1st Or 3rd Gear Outer Ring
Courtesy of VOLKSWAGEN OF AMERICA, INC.



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle



Lugs (arrows) face toward synchro-hub/locking collar -A-

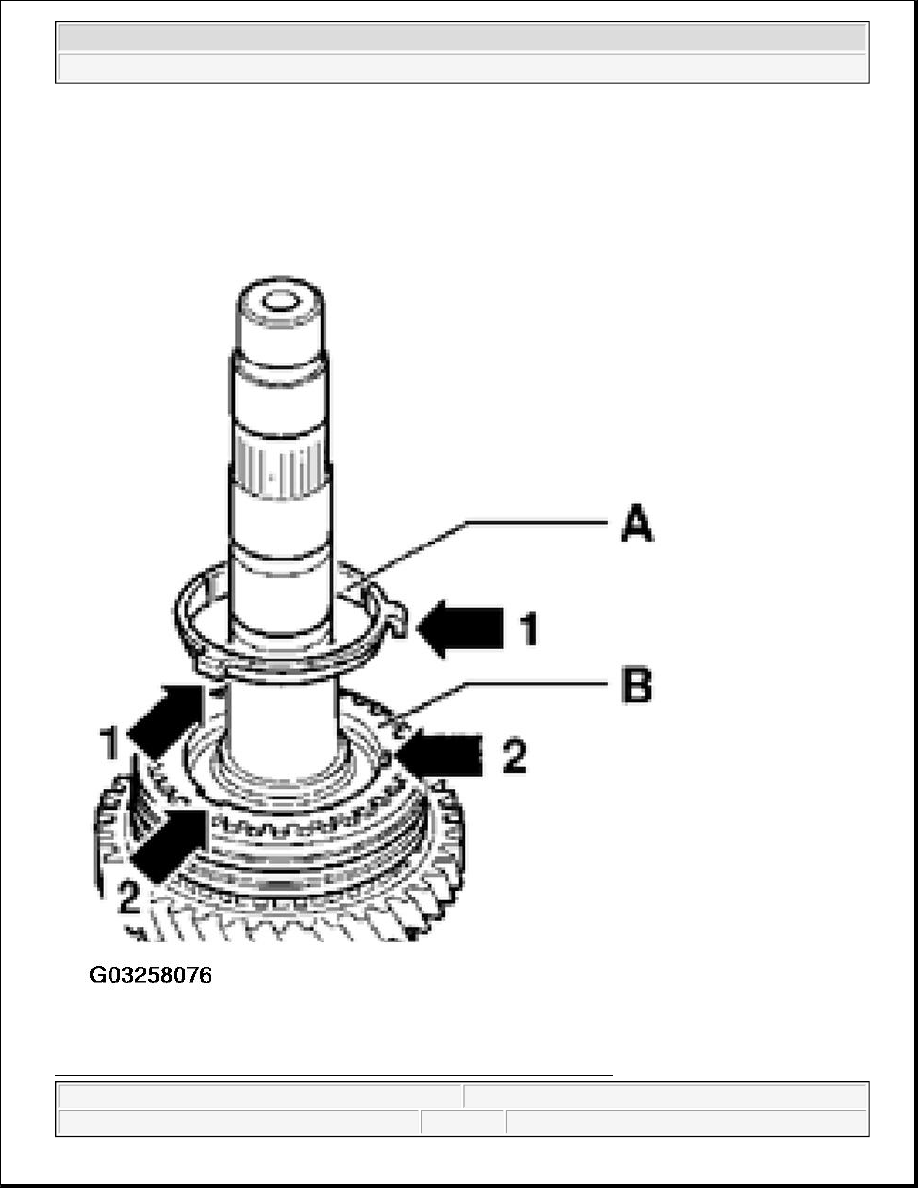

Installation Position Synchro-Ring (Inner Ring)

Fig. 107: Identifying Installation Position Synchro-Ring (Inner Ring) -A-



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle



Courtesy of VOLKSWAGEN OF AMERICA, INC.

The lugs (arrows -1-) engage in the recesses (arrow 2) in the synchro-ring -B-.

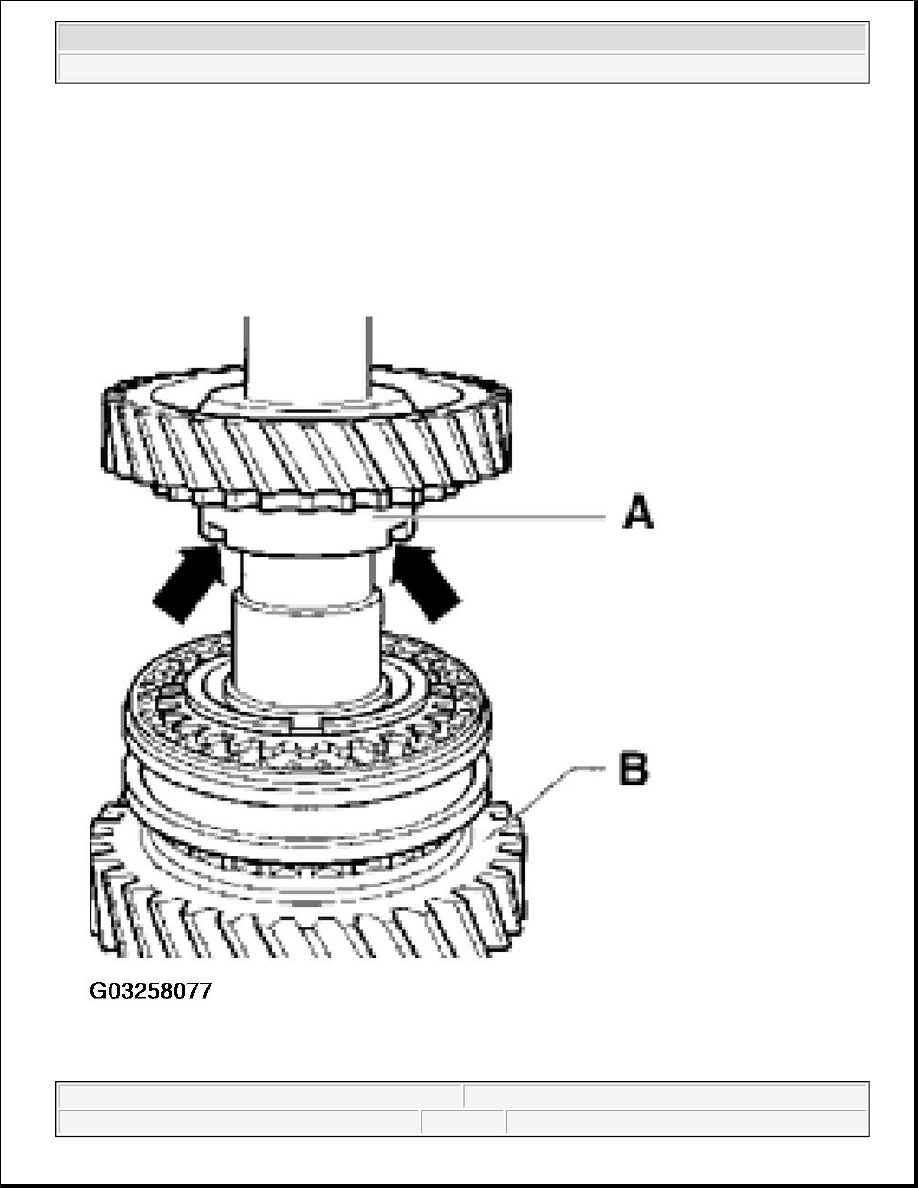

Identifying Installation Position 1st And 3rd Gear Wheel



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle
