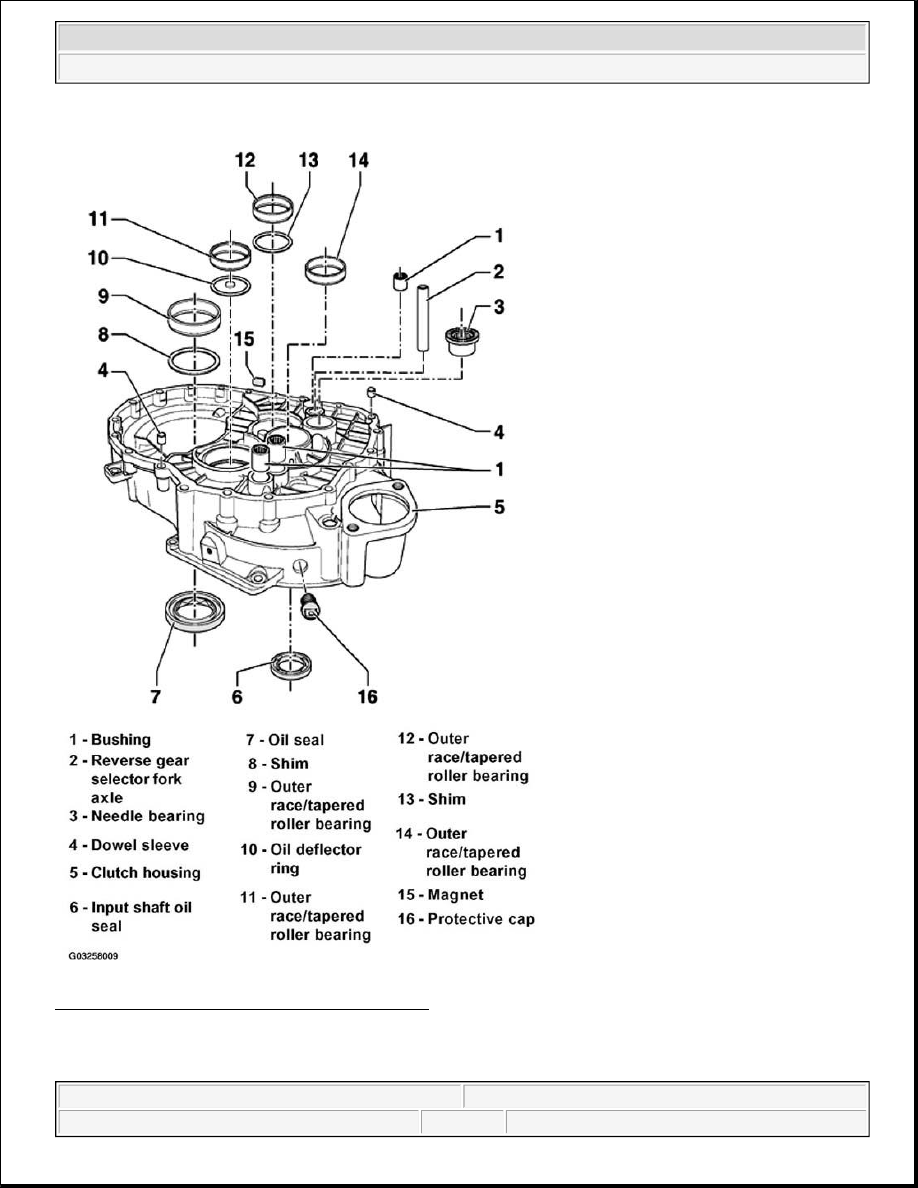

Fig. 40: Identifying Clutch Housing Components
Courtesy of VOLKSWAGEN OF AMERICA, INC.

Pulling Out Selector Rod Bushing



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

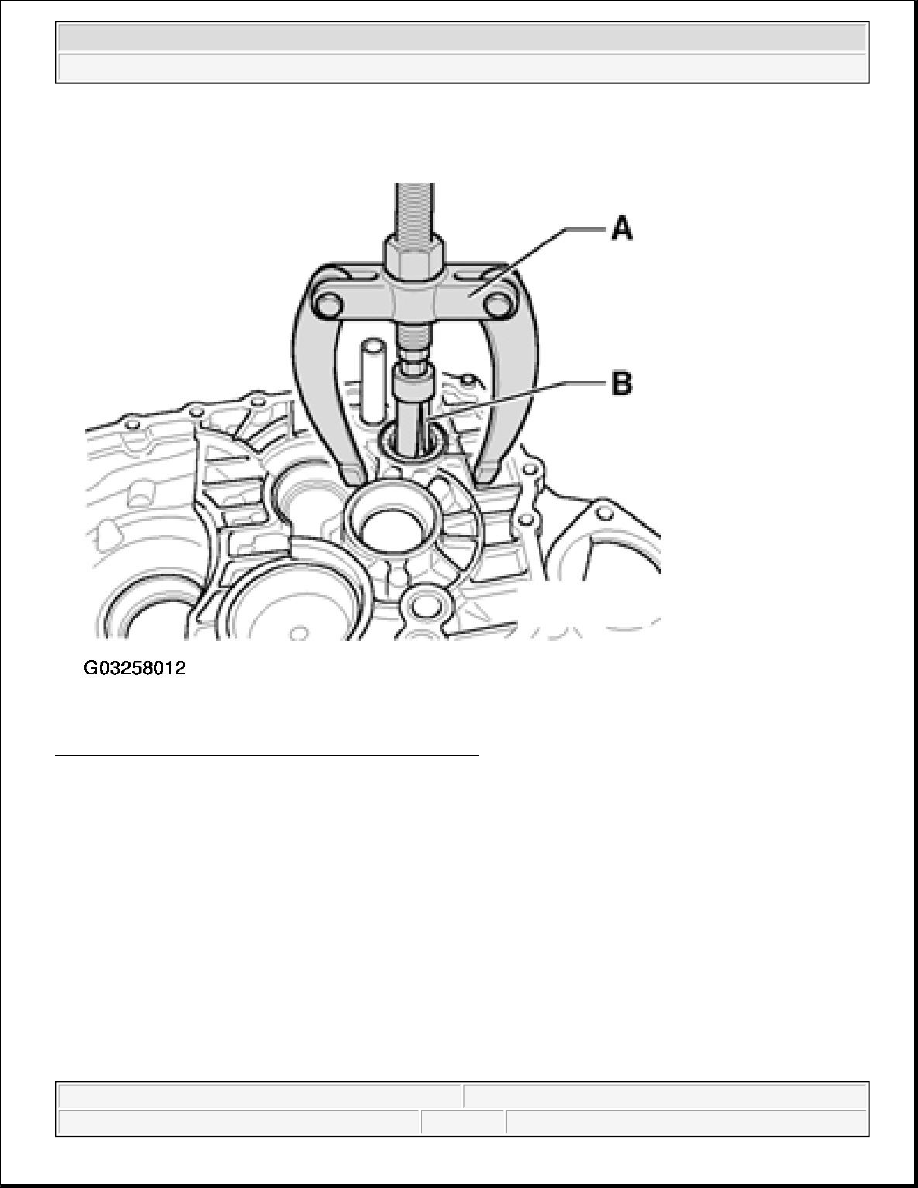

Fig. 41: Pulling Out Selector Rod Bushing
Courtesy of VOLKSWAGEN OF AMERICA, INC.

A. Counter support, e.g. Kukko 22/1

B. Internal extractor 14.5 to 18.5 mm, e.g. Kukko 21/2

Driving Selector Rod Mounting Bushing In Flush



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

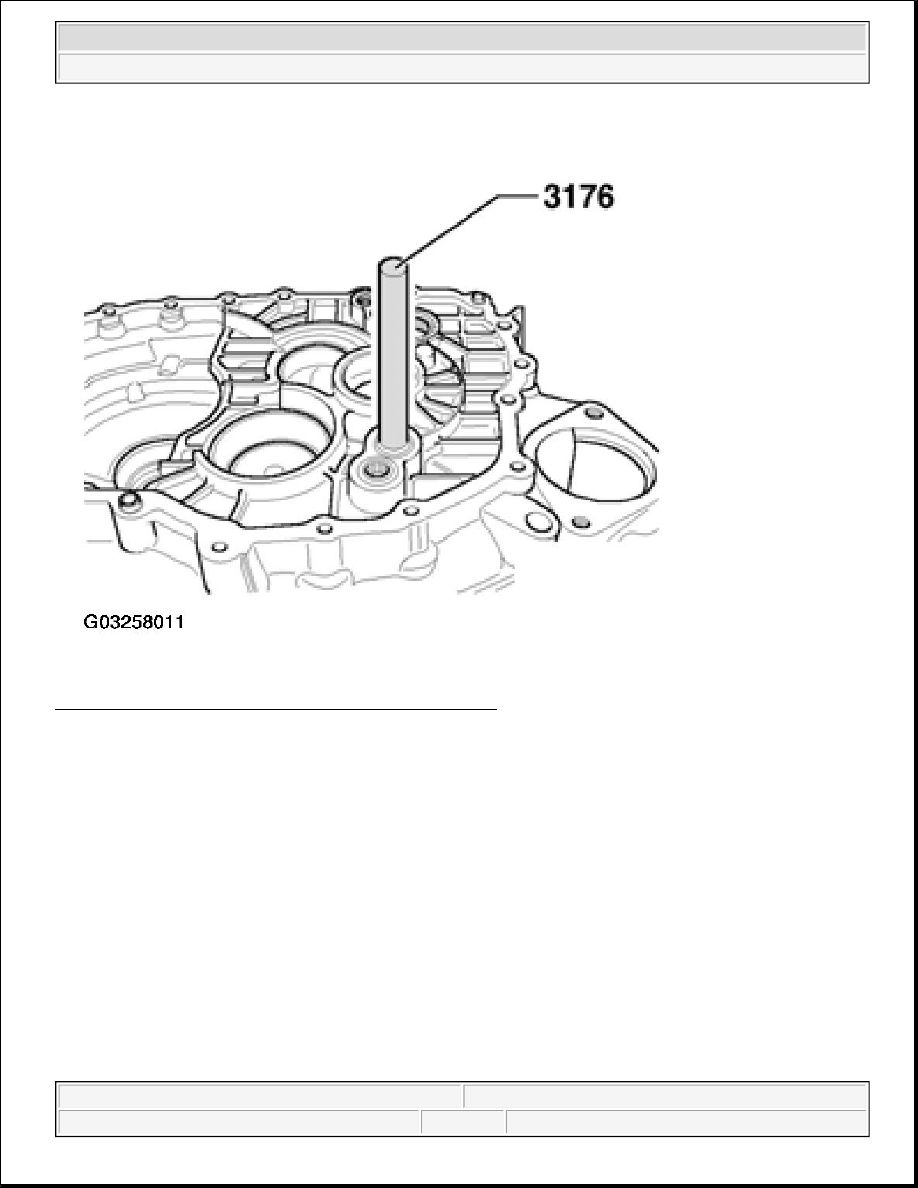

Fig. 42: Driving Selector Rod Mounting Bushing In Flush
Courtesy of VOLKSWAGEN OF AMERICA, INC.

Pulling Needle Bearing Out Of Clutch Housing



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

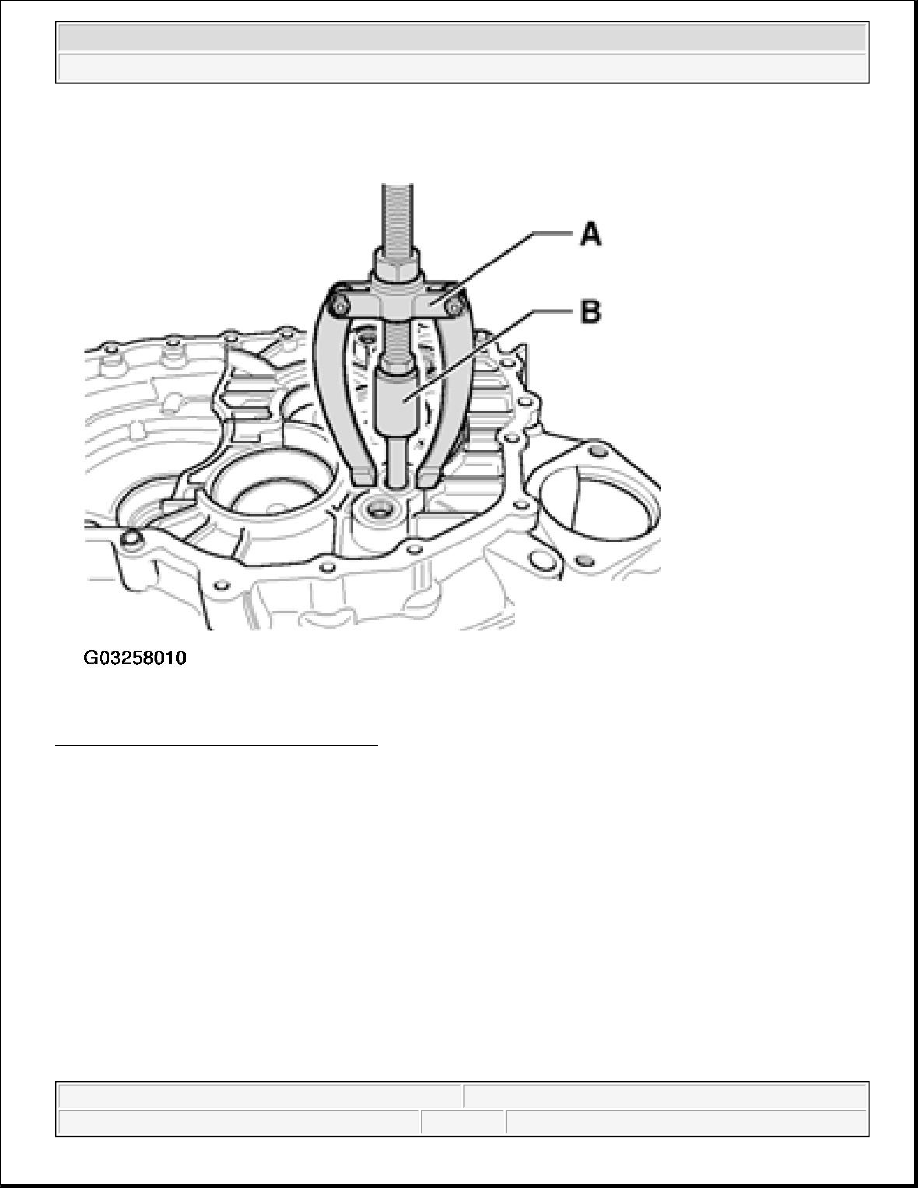

Fig. 43: Pulling Needle Bearing Out Of Clutch Housing
Courtesy of VOLKSWAGEN OF AMERICA, INC.

A. Counter support, e.g. Kukko 22/2

B. Internal extractor 23.5 to 30 mm, e.g. Kukko 21/4

Pressing Needle Bearing -A- Into Clutch Housing

NOTE:

The needle bearing is destroyed during removal and must be replaced.



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle
