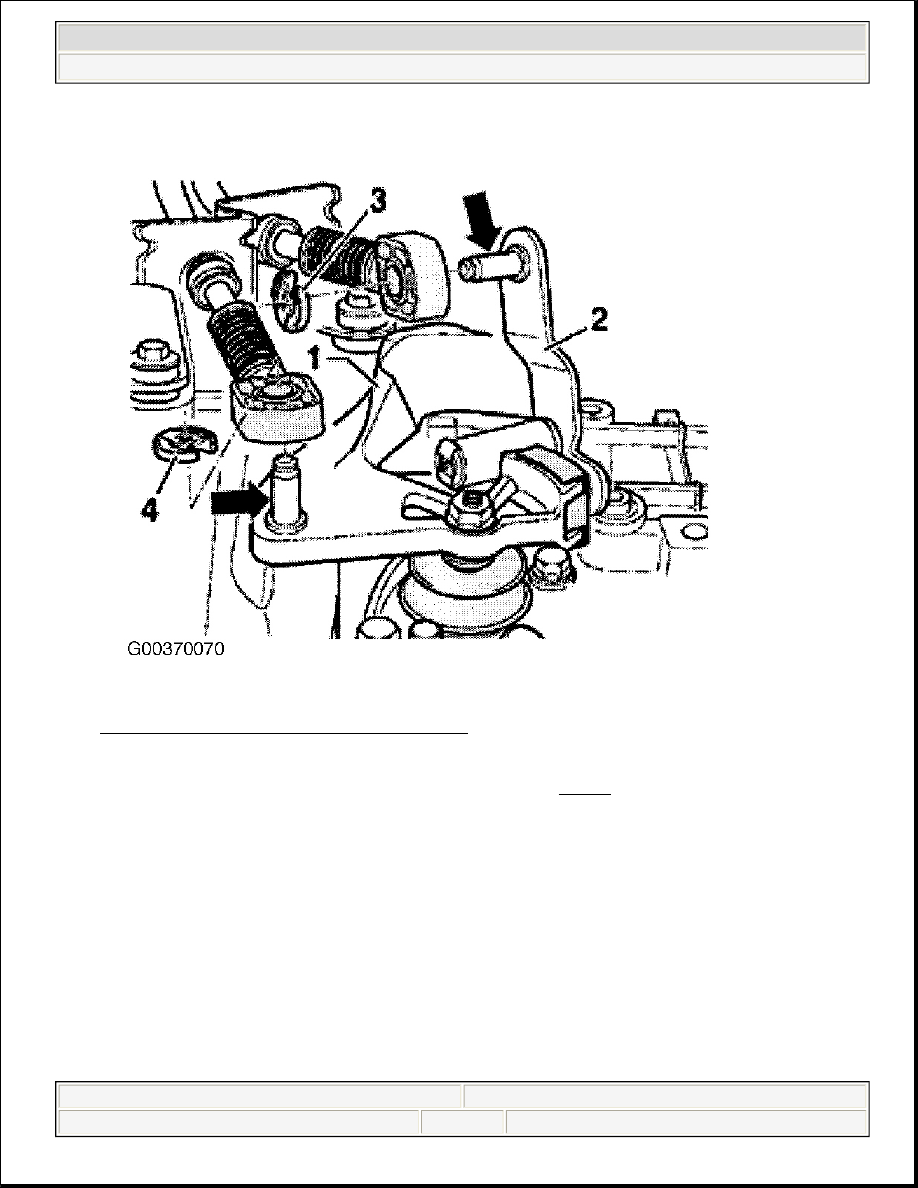

Fig. 39: Removing Gate & Gear Selector Cables
Courtesy of VOLKSWAGEN UNITED STATES, INC.

2. Remove cable support bracket from transmission (arrows). See Fig. 40 . If necessary, unclip hose at cable

support bracket first.



2003 Volkswagen New Beetle GLS

2002-04 CLUTCHES Clutches - New Beetle (5 & 6 Speed, 02M)



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 9:05:54 AM

Page 41

© 2004 Mitchell Repair Information Company, LLC.

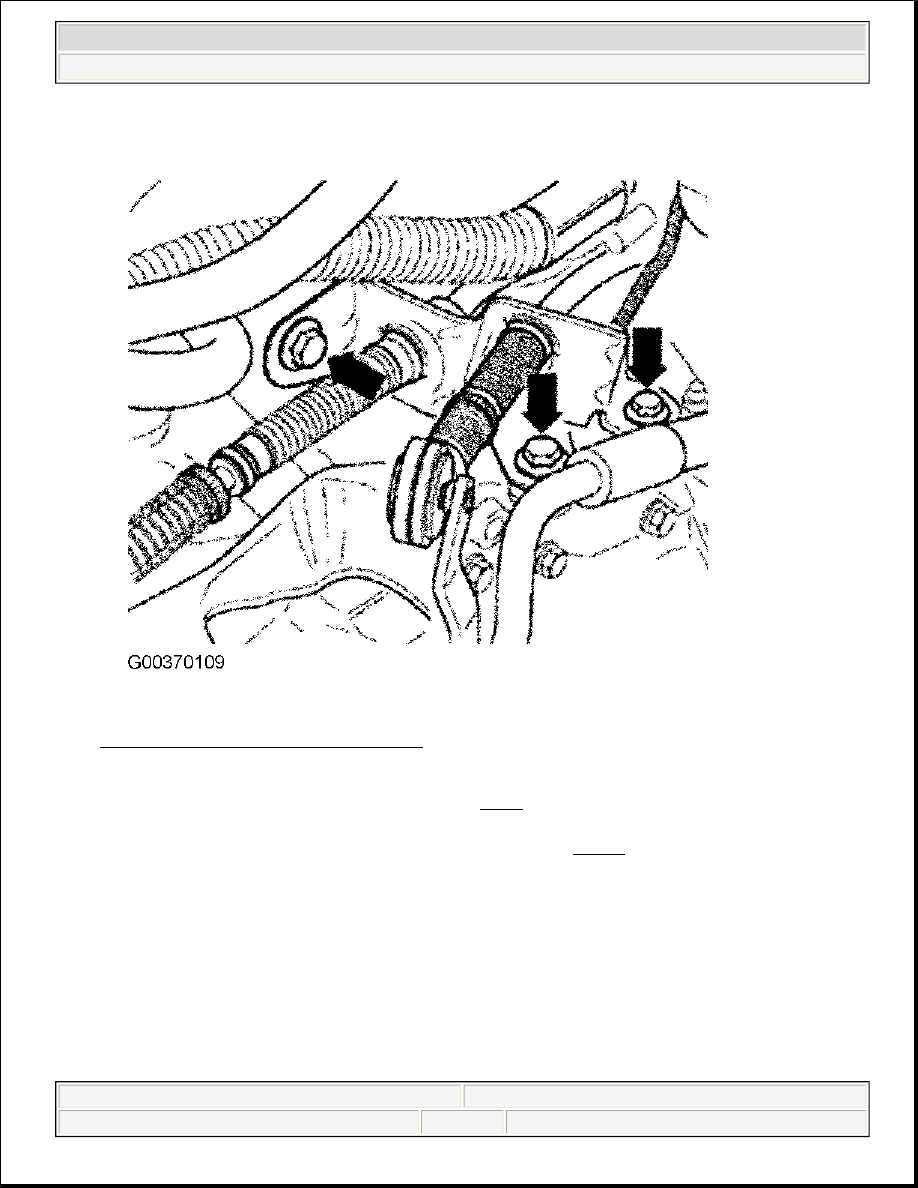

Fig. 40: Removing Cable Support Bracket
Courtesy of VOLKSWAGEN UNITED STATES, INC.

3. Carefully pry cover off center console (arrows). See Fig. 9 . Pull cover to rear off center console. Remove

sound insulation.

4. Destroy clip (arrow), and pull gear shift knob off with cover. See Fig. 41



2003 Volkswagen New Beetle GLS

2002-04 CLUTCHES Clutches - New Beetle (5 & 6 Speed, 02M)



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 9:05:54 AM

Page 42

© 2004 Mitchell Repair Information Company, LLC.

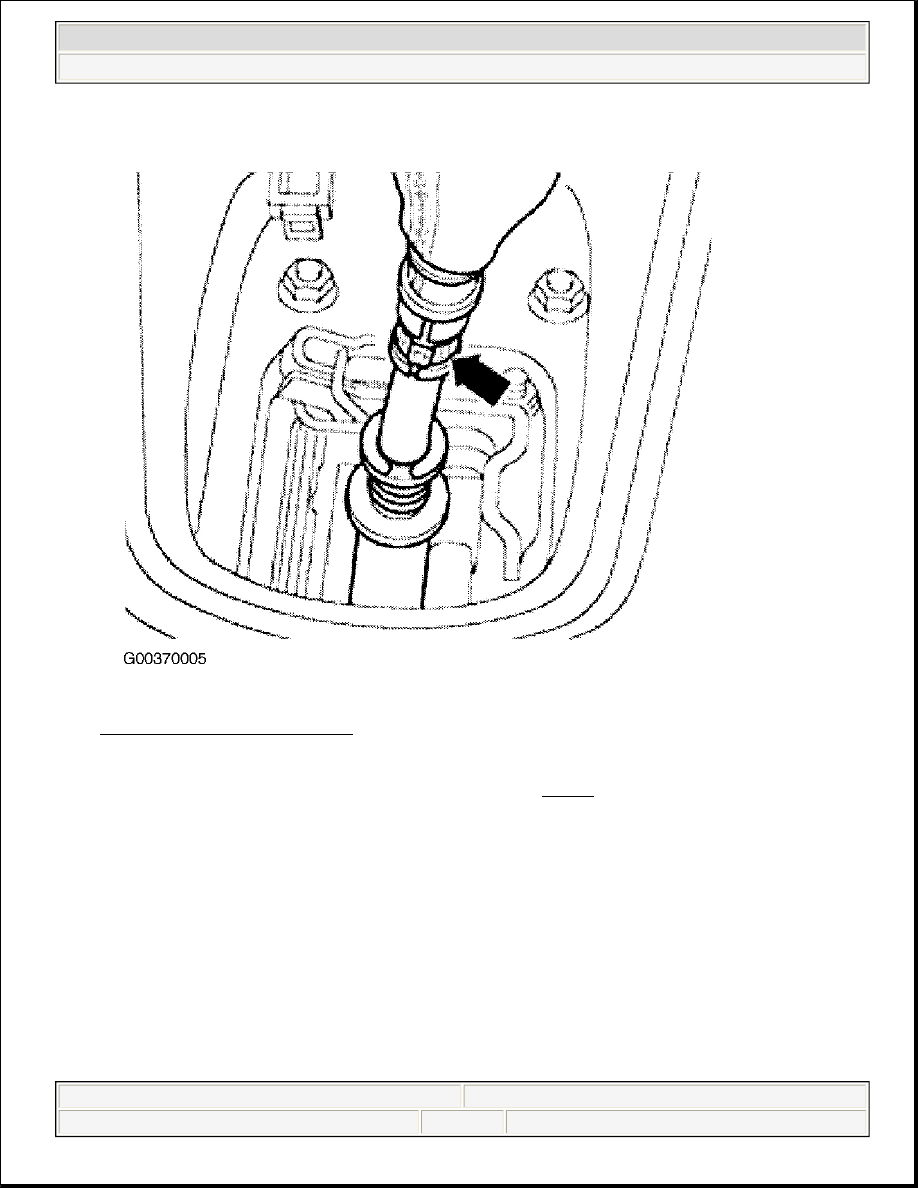

Fig. 41: Locating Gear Shift Clip
Courtesy of VOLKSWAGEN UNITED STATES, INC.

5. Remove gear lever housing front securing nuts (arrows). See Fig. 42



2003 Volkswagen New Beetle GLS

2002-04 CLUTCHES Clutches - New Beetle (5 & 6 Speed, 02M)



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 9:05:54 AM

Page 43

© 2004 Mitchell Repair Information Company, LLC.

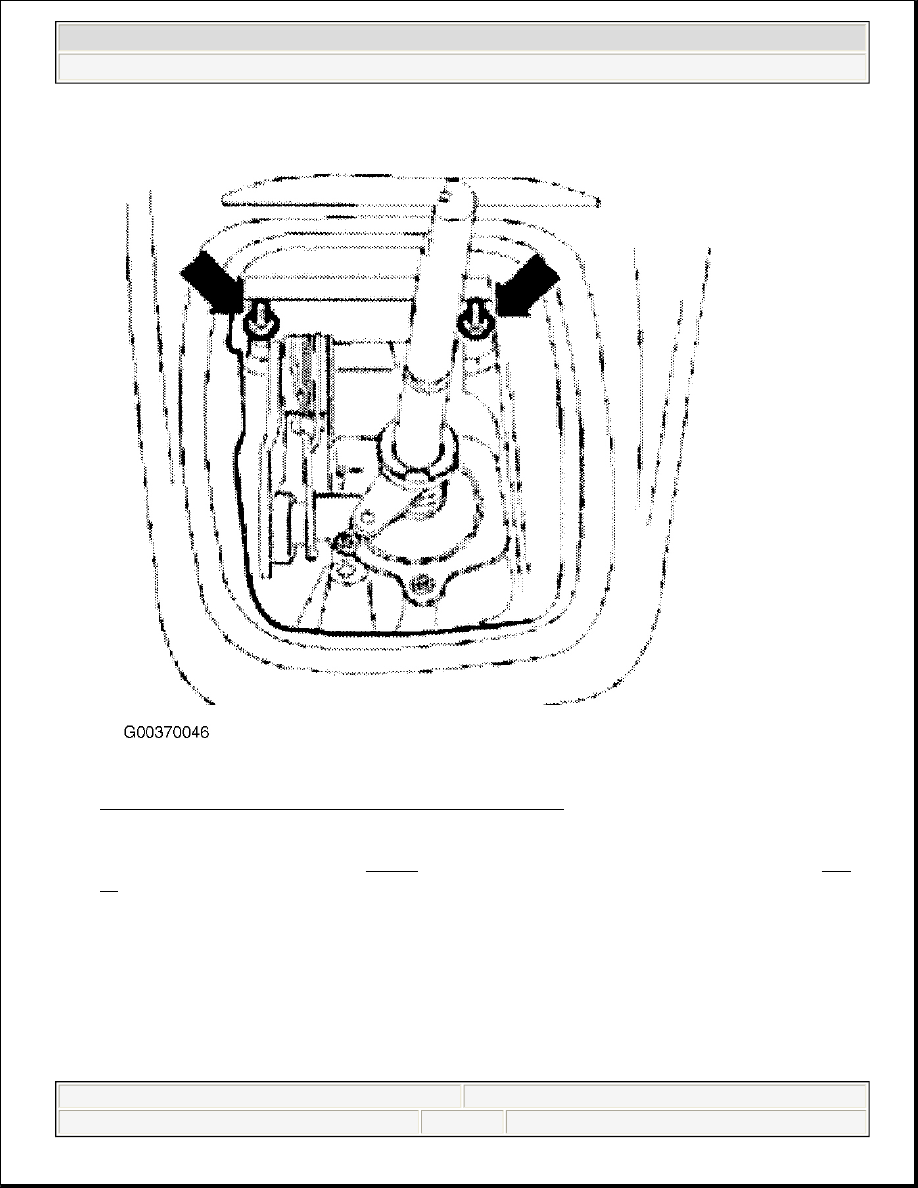

Fig. 42: Removing Front Gear Lever Housing Securing Nuts
Courtesy of VOLKSWAGEN UNITED STATES, INC.

6. Separate front exhaust pipe (A). See Fig. 43 . Remove cross support (B) below exhaust system. See Fig.

55 . Loosen heat shield (C), in forward area. Remove heat shield (D). Unbolt selector housing from body.
Swing gear lever housing down, and remove with selector cables.
