Install in reverse order of removal.

z

Check parking light (bulb) function.

z

Check headlight aim, See HEADLIGHTS WITH HIGH INTENSITY GAS DISCHARGE (HID)
LAMP, ADJUSTING


HEADLIGHT HOUSING WITH HIGH INTENSITY GAS DISCHARGE (HID) LAMP, REMOVING
AND INSTALLING

Left HID headlight, removing

z

Disconnect battery. See BATTERY, DISCONNECTING AND RECONNECTING .

z

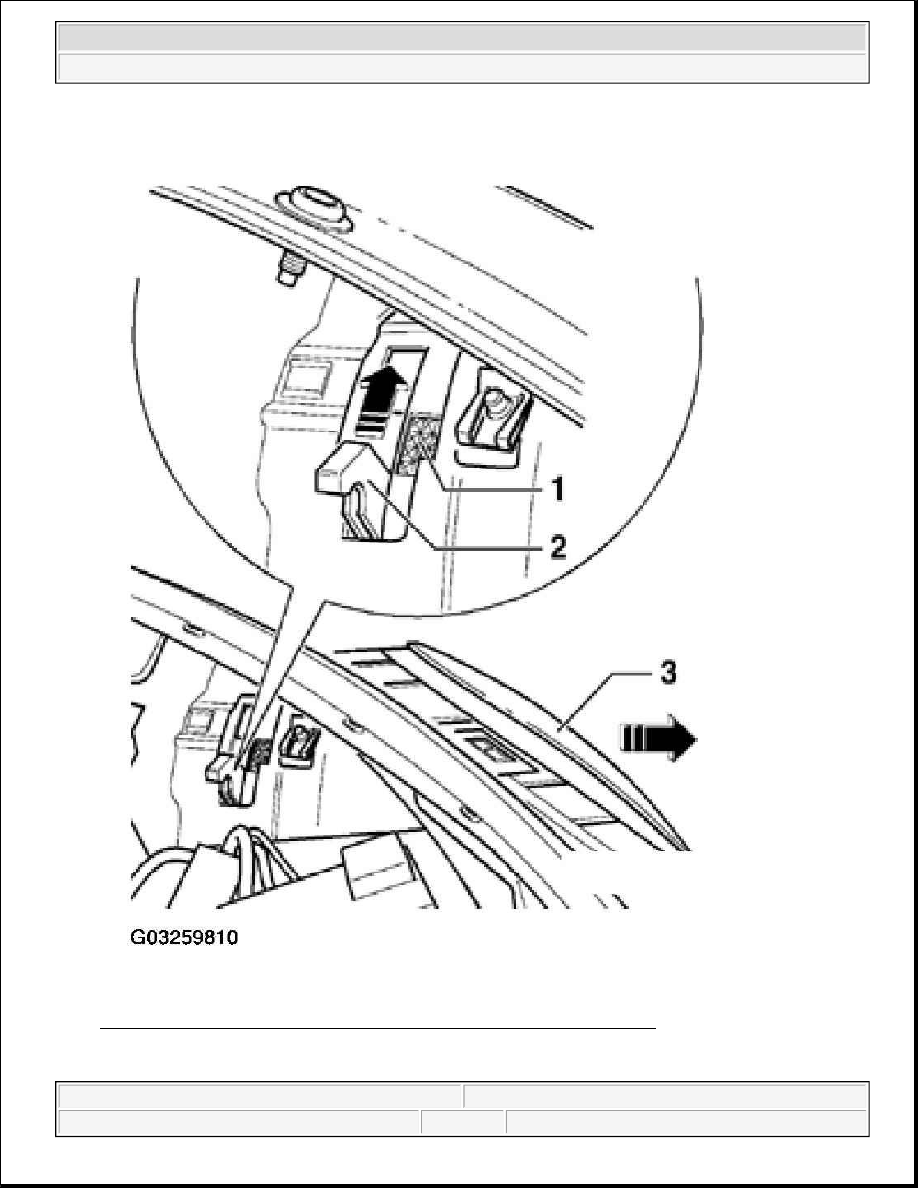

Disengage retainer -1- downwards and slide lever -2- upwards.

z

Pull headlight housing -3- forward slightly.

z

Disconnect electrical connection from headlight.



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Lights, Switches - Exterior - New Beetle



Fig. 24: Disconnecting Electrical Connection From Headlight (Left Side)
Courtesy of VOLKSWAGEN OF AMERICA, INC.



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Lights, Switches - Exterior - New Beetle



z

Slide headlight housing forward and out from fender opening.

Left HID headlight, installing

z

Reconnect electrical connection -1- to headlight.

z

Position headlight insert in guide rails -arrows- and slide unit to rear.

z

Move lever in engine compartment down again to engage retainer.

z

Reconnect battery. See BATTERY, DISCONNECTING AND RECONNECTING .

z

Check headlight aim. See HEADLIGHTS WITH HIGH INTENSITY GAS DISCHARGE (HID)
LAMP, ADJUSTING
 .

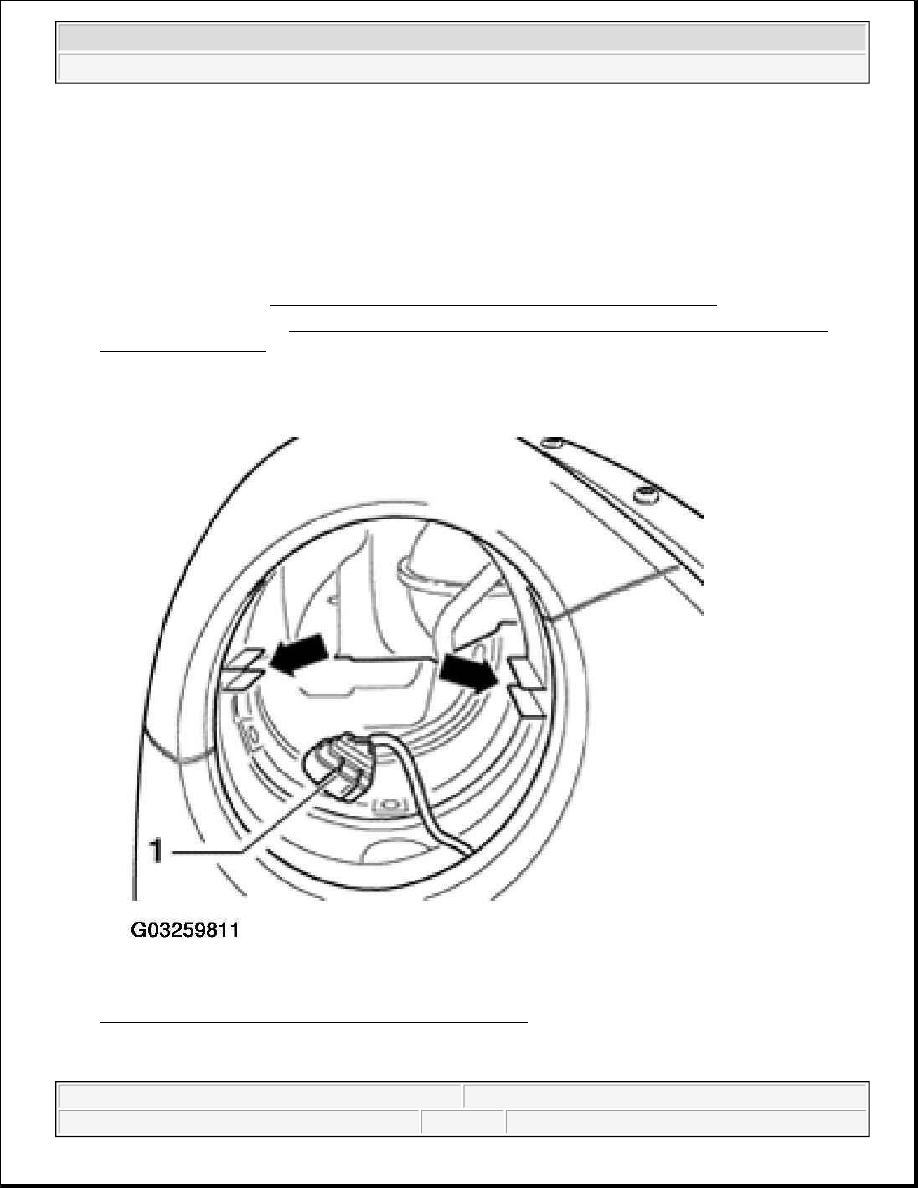

Fig. 25: Connecting Electrical Connection To Headlight
Courtesy of VOLKSWAGEN OF AMERICA, INC.

Right HID headlight, removing



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Lights, Switches - Exterior - New Beetle



z

Disconnect battery. See BATTERY, DISCONNECTING AND RECONNECTING .

z

Disengage retainer -1- downwards and slide lever -2- upwards.

z

Pull headlight housing -3- forward slightly.

z

Disconnect electrical connector from headlight.



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Lights, Switches - Exterior - New Beetle
