Volkswagen New Beetle. Manual - part 2277





Fig. 178: Driving In Tapered Roller Bearing Outer Race
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Pressing On Tapered Roller Bearing Inner Race



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

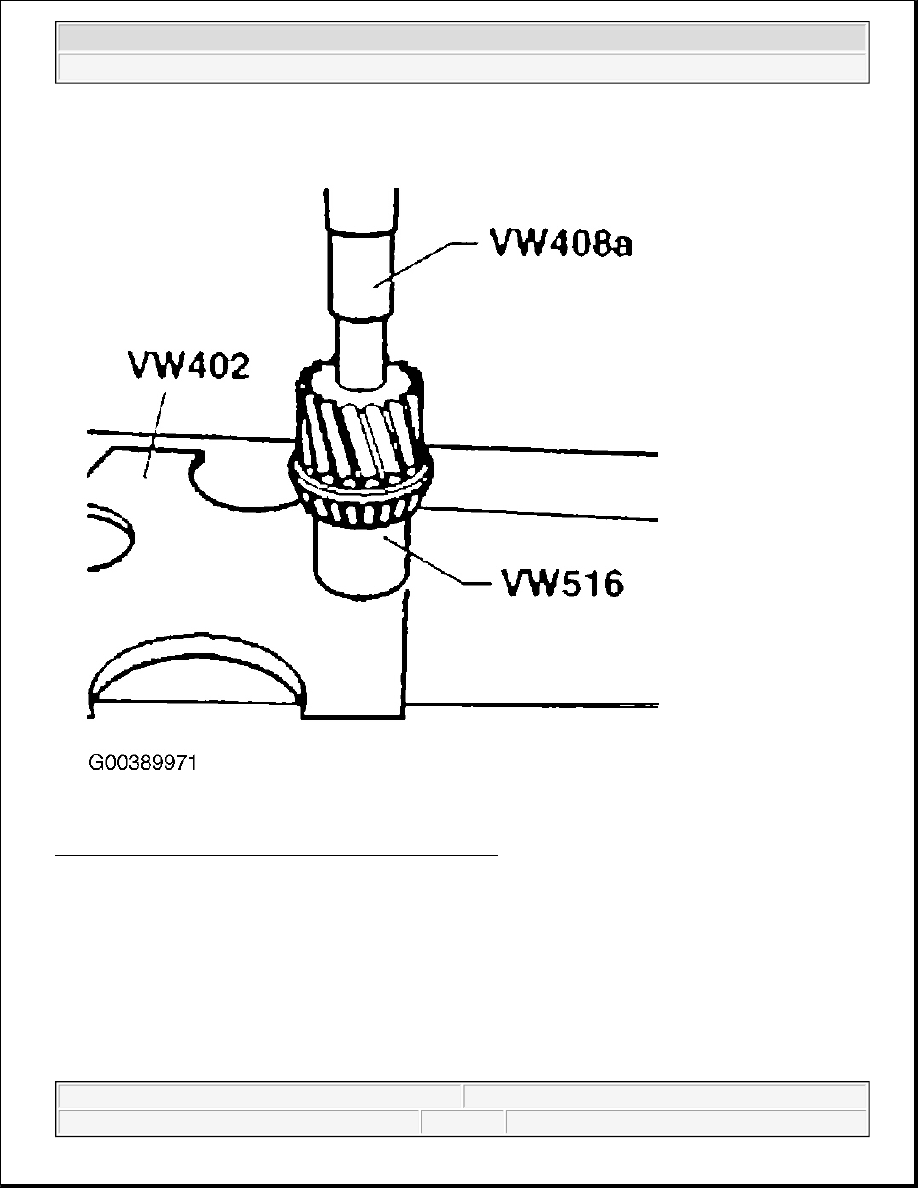

Fig. 179: Pressing On Tapered Roller Bearing Inner Race
Courtesy of VOLKSWAGEN UNITED STATES, INC.

DIFFERENTIAL, REMOVING AND INSTALLING

Special Tolls And Equipment

z

VW 391 Drive shaft fitting appliance

z

VW 681 Oil seal extractor

z

3109 Puller

z

3155 Ring nut spanner



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M



z

3319 Thrust piece

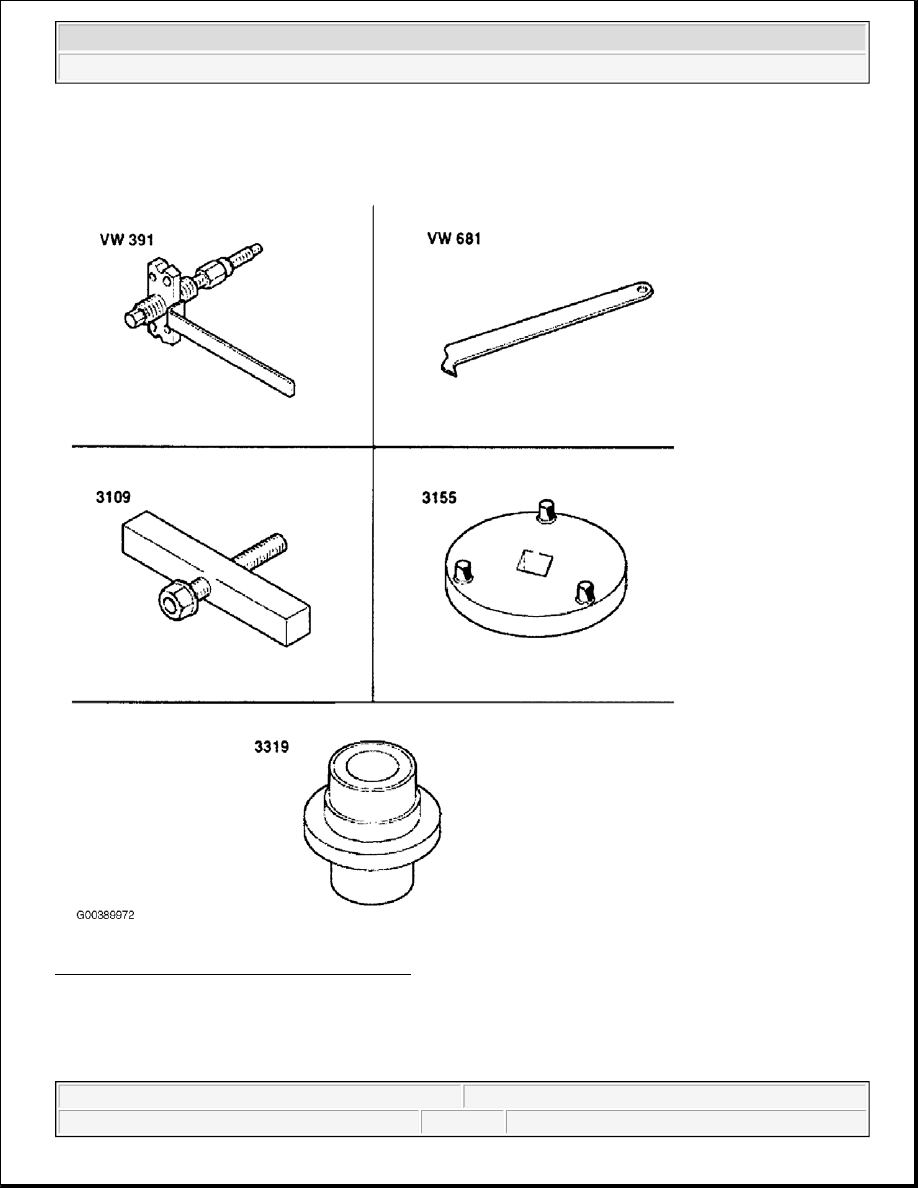

Fig. 180: Identifying Differential Special Tools
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

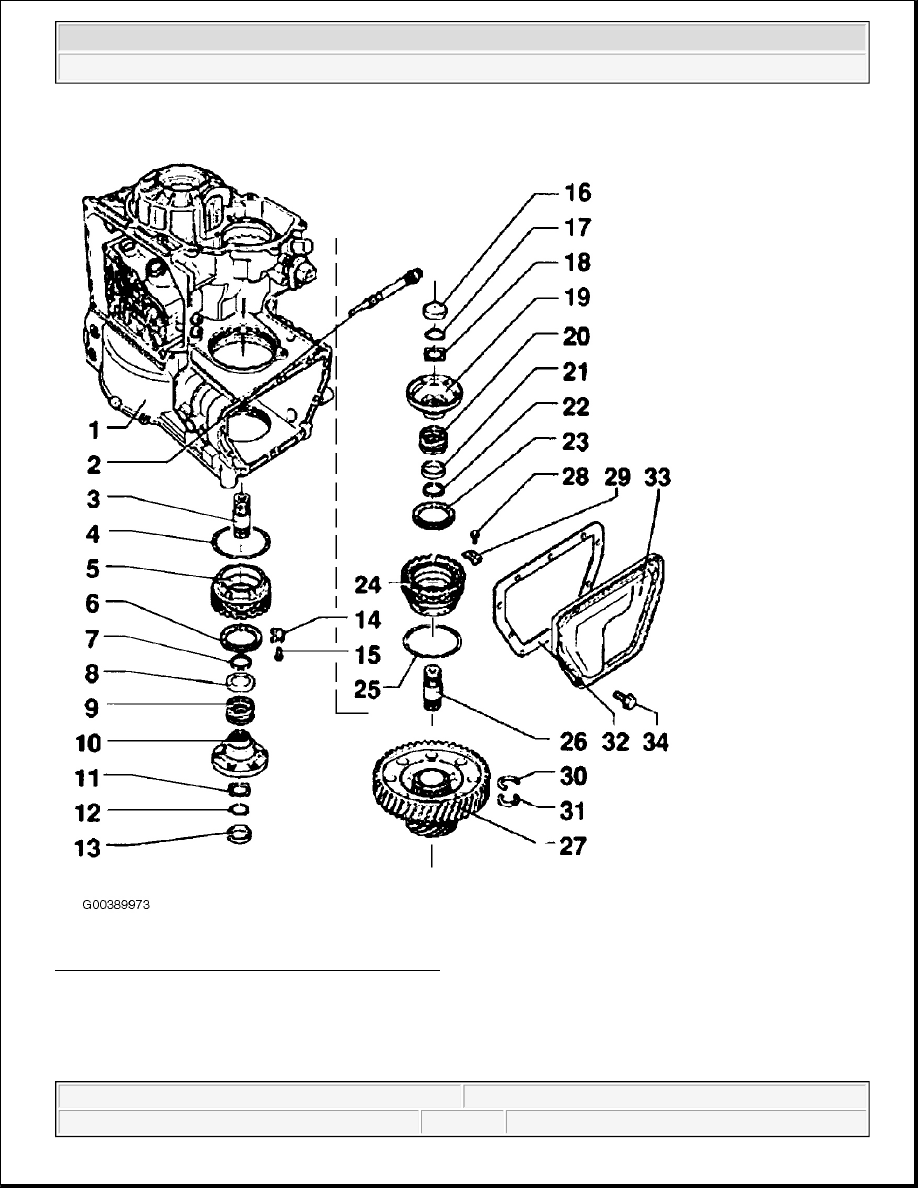

Fig. 181: Exploded View Of Differential Assembly
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M
