Volkswagen New Beetle. Manual - part 2240





Fig. 49: Exploded View Of Planet Carrier & Transmission Housing
Courtesy of VOLKSWAGEN UNITED STATES, INC.


TRANSMISSION DISASSEMBLING AND ASSEMBLING

Special Tools And Equipment

z

VW 309 Holding plate

z

VW 313 Support clamp

z

VW 353 Transmission support

z

VW 402 Thrust plate

z

VW 412 Press tool

z

VW 415 A Tube

z

VW 418 A Tube

z

3110 Tube

z

3267 Assembly ring

z

3336 Transmission lifting beam

z

VAG 1331 Torque wrench



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

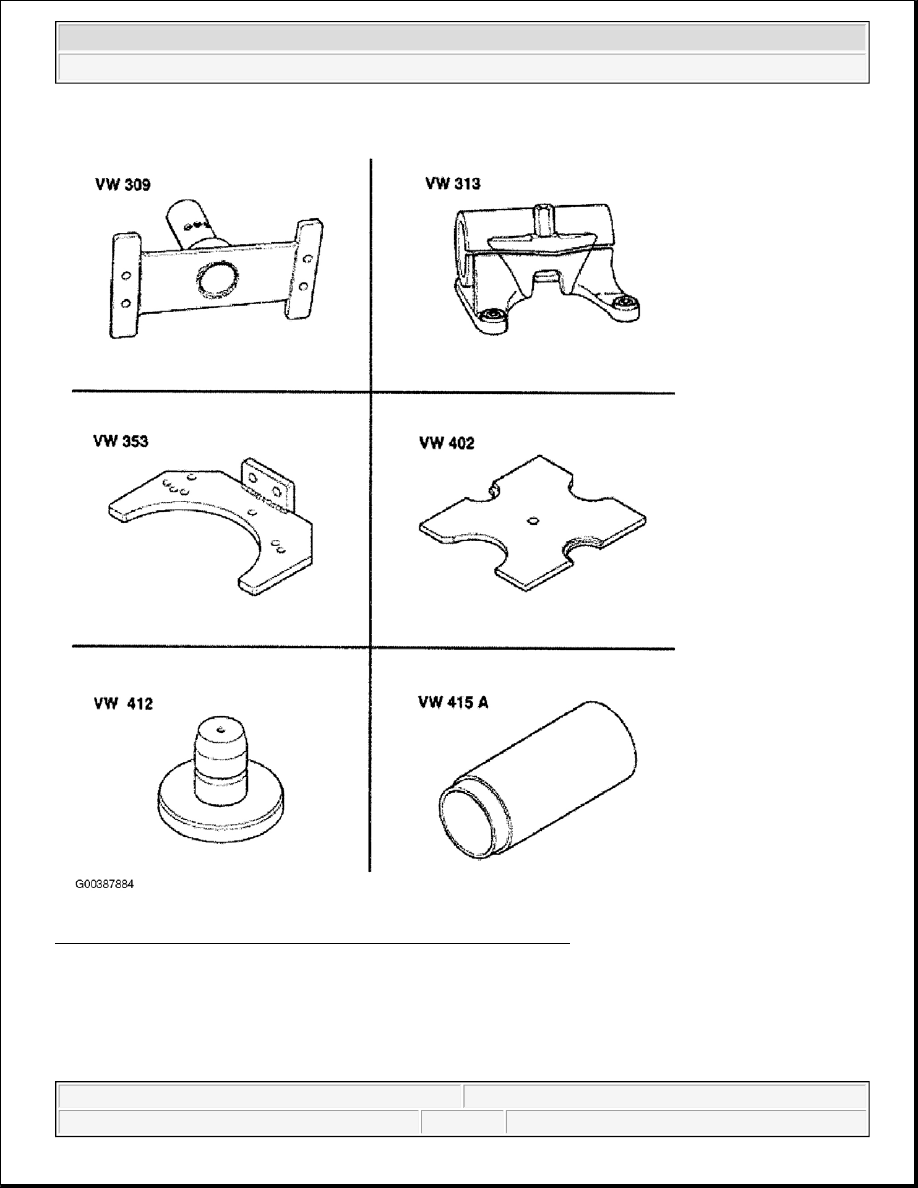

Fig. 50: Identifying Assembly & Disassembly Special Tools (1 Of 2)
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

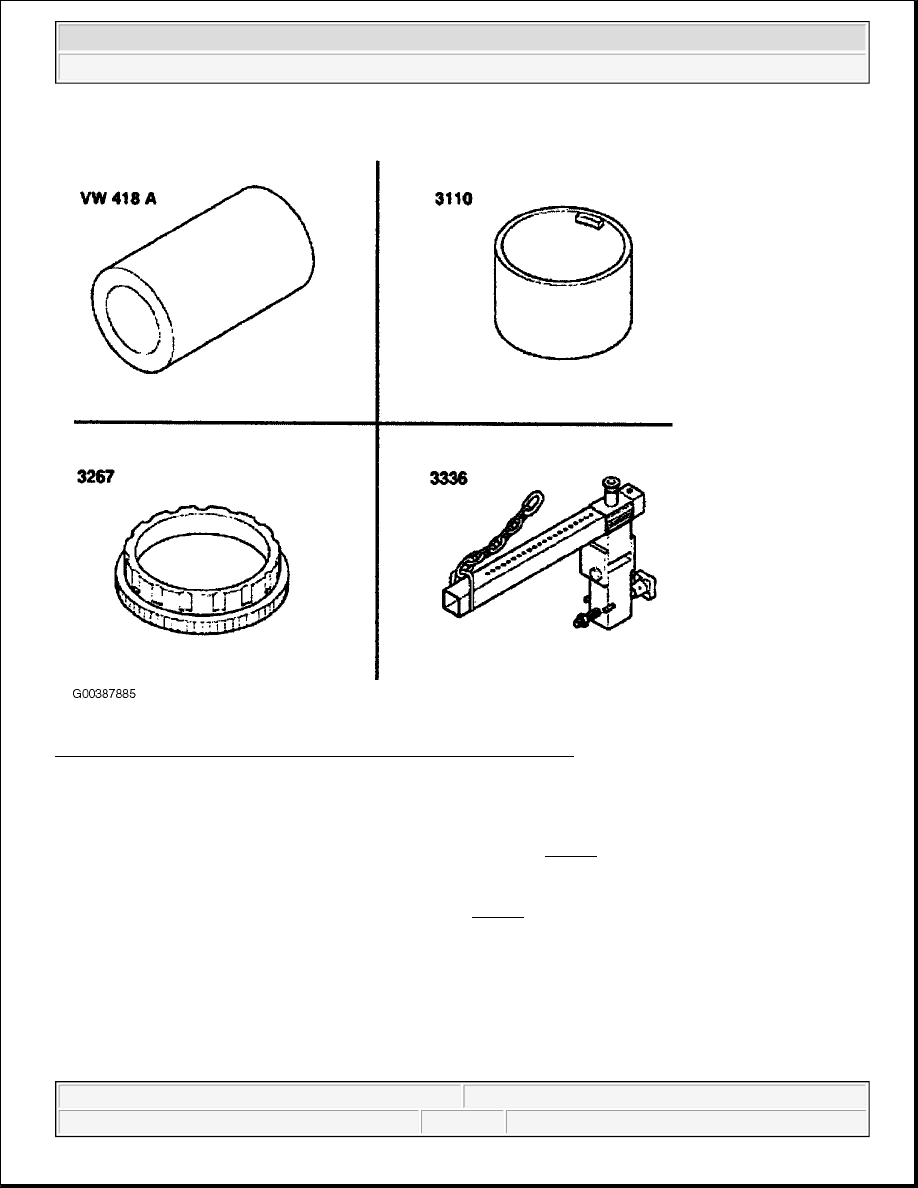

Fig. 51: Identifying Assembly & Disassembly Special Tools ( 2 Of 2)
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Disassembling Transmission

Ensure transmission is attached to transmission support device. See Fig. 51 . Place container under
transmission.

Remove sealing plug -1- and ATF overflow pipe -2-. See Fig. 52 . Drain ATF.



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

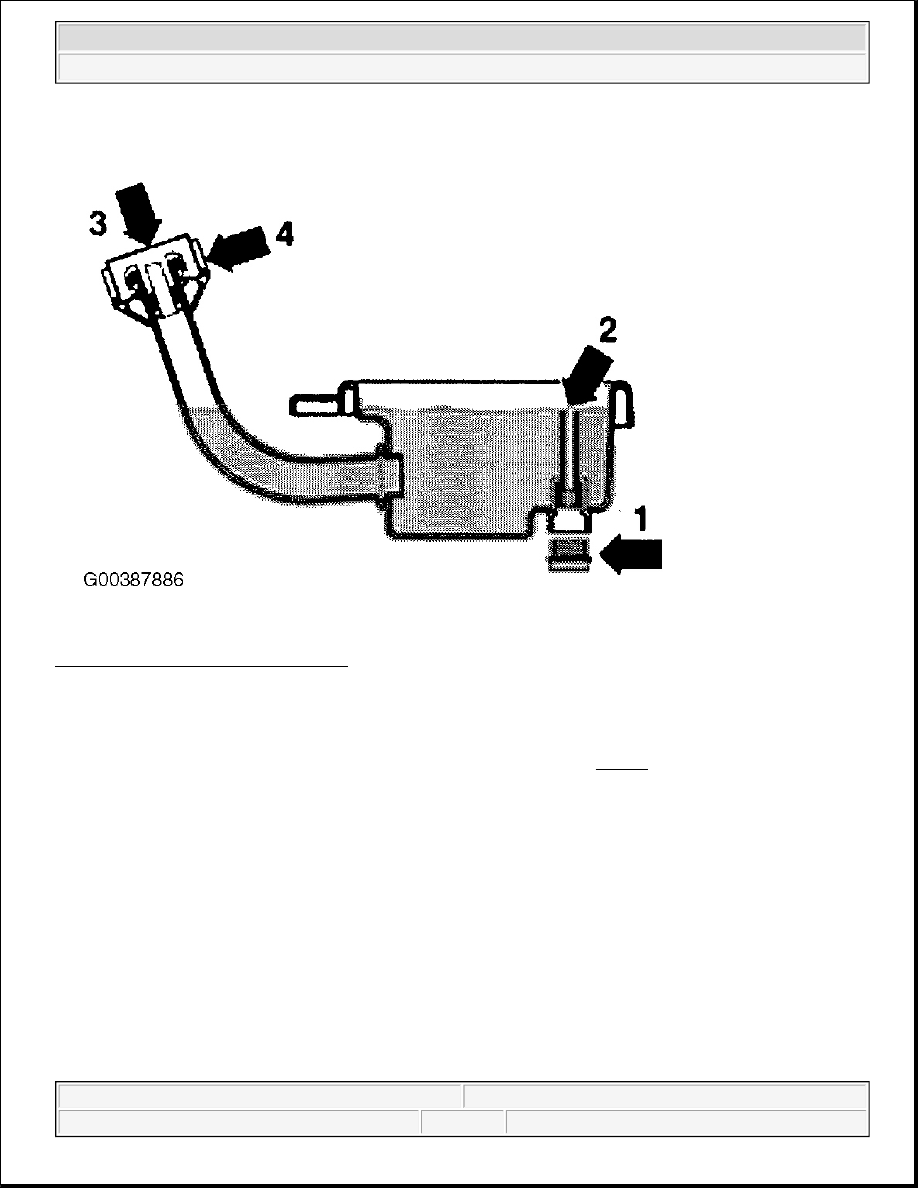

Fig. 52: Identifying ATF Pipe & Plugs
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Seal ATF cooler connections. Remove torque converter.

Secure transmission to assembly support with bolts -1- and -2- (M10). See Fig. 53 . Remove transmission
support device 3336.



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M
