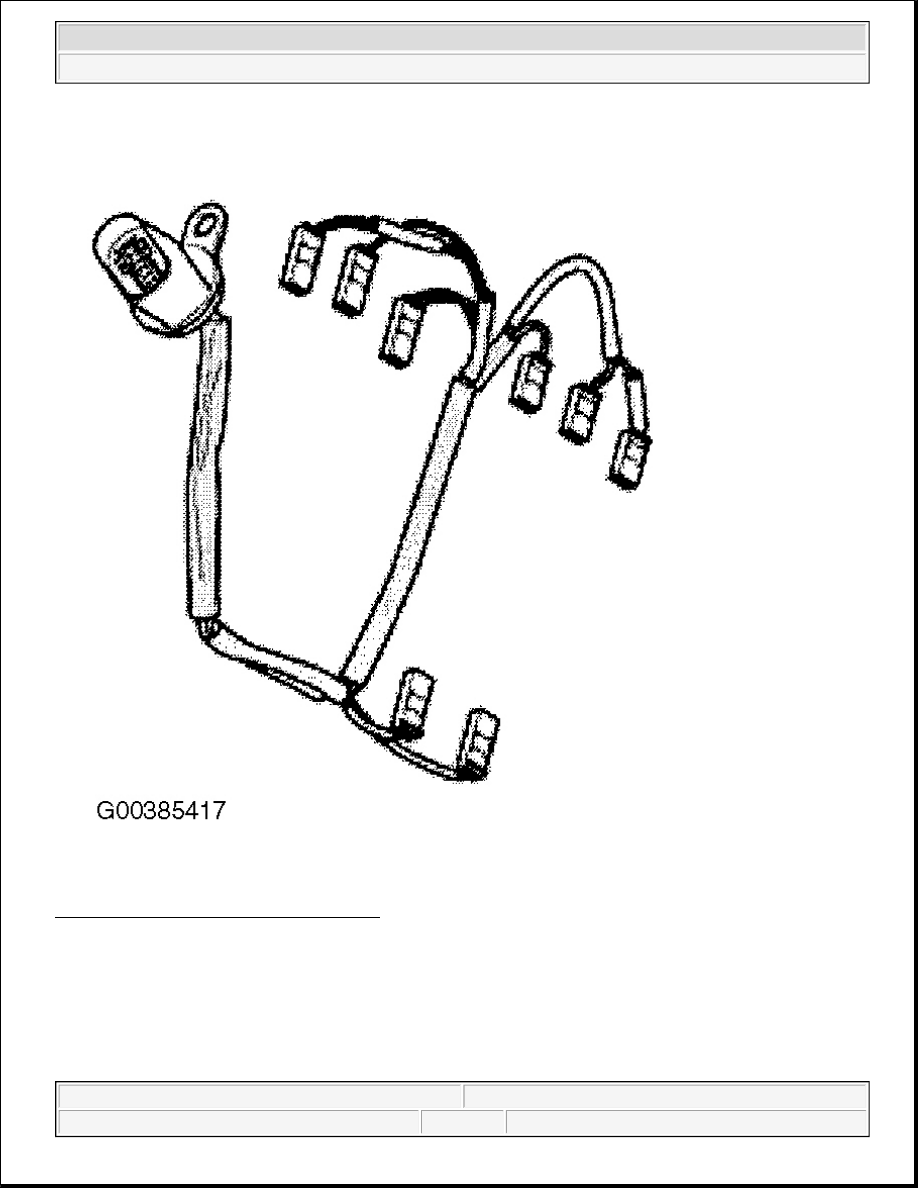

Fig. 9: Identifying Wiring Harness, 14-Pin
Courtesy of VOLKSWAGEN UNITED STATES, INC.

SENDER -1- FOR HYDRAULIC PRESSURE -G193- AND SENDER -2- FOR HYDRAULIC
PRESSURE -G194-

Location: in valve body.

Sender -1- for hydraulic pressure -G193-. See Fig. 10 . Sender -2- for hydraulic pressure -G194-.



2003 Volkswagen New Beetle GLS

2002-04 AUTOMATIC Diagnosis - New Beetle, 09G



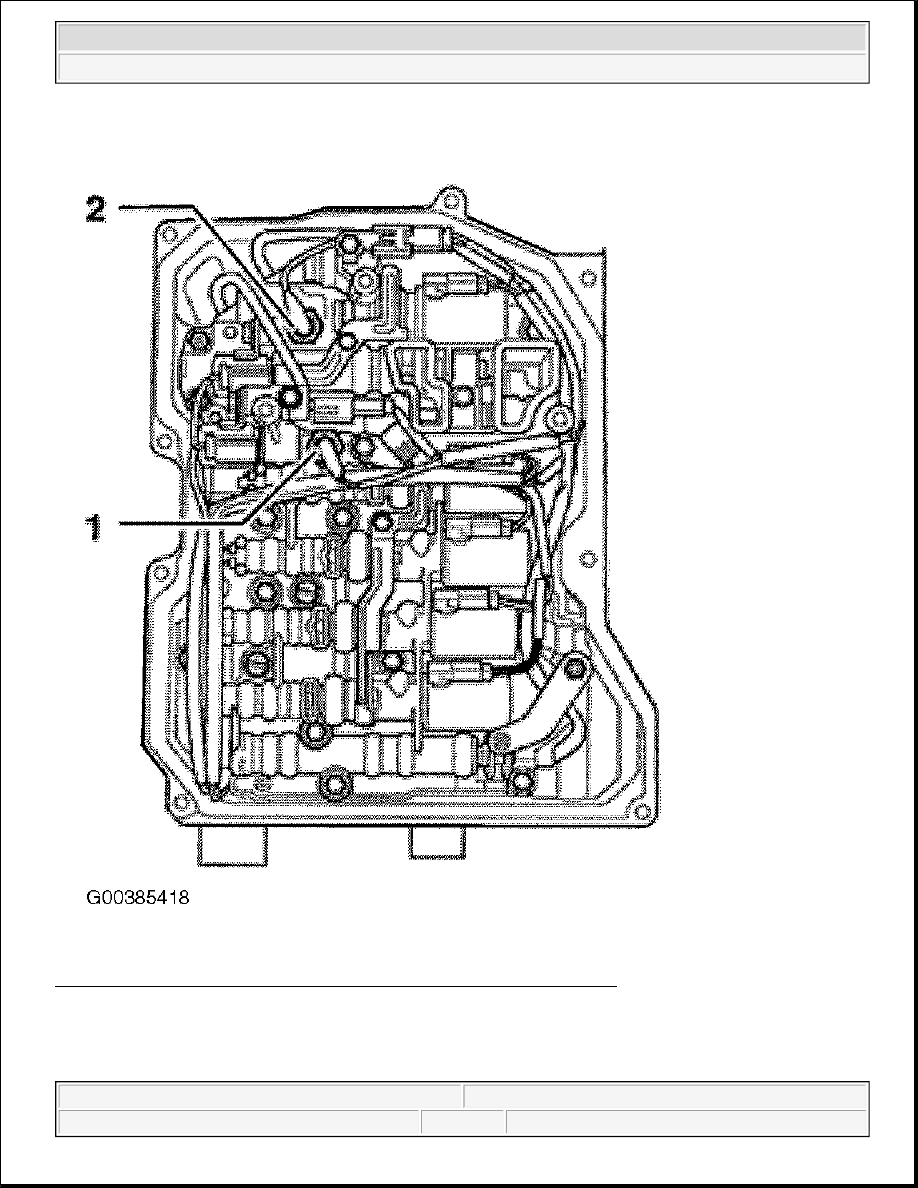

Fig. 10: Identifying Sender 1 & 2 For Hydraulic Pressure (G193 & G194)
Courtesy of VOLKSWAGEN UNITED STATES, INC.

SENSOR FOR TRANSMISSION RPM -G182- AND SENDER FOR TRANSMISSION OUTPUT RPM -
G195-



2003 Volkswagen New Beetle GLS

2002-04 AUTOMATIC Diagnosis - New Beetle, 09G



Location: in transmission housing above valve body.

Sensor -1- for transmission RPM -G182-. See Fig. 11 . Sender -2- for transmission output RPM -G195-

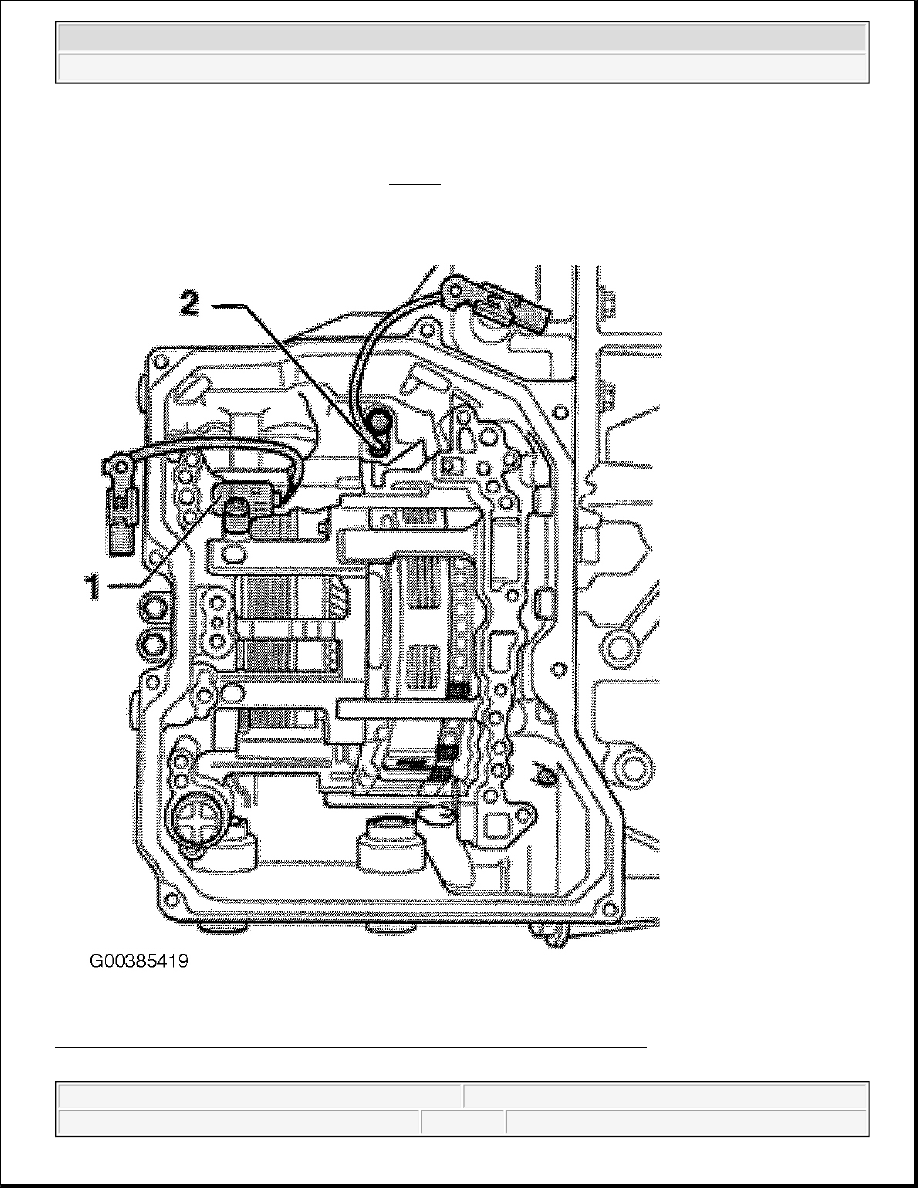

Fig. 11: Identifying Transmission Sensor & Sender For Transmission Output
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

2002-04 AUTOMATIC Diagnosis - New Beetle, 09G



SHIFT LOCK SOLENOID -N110-

Location: in selector mechanism (arrow). See Fig. 12 .

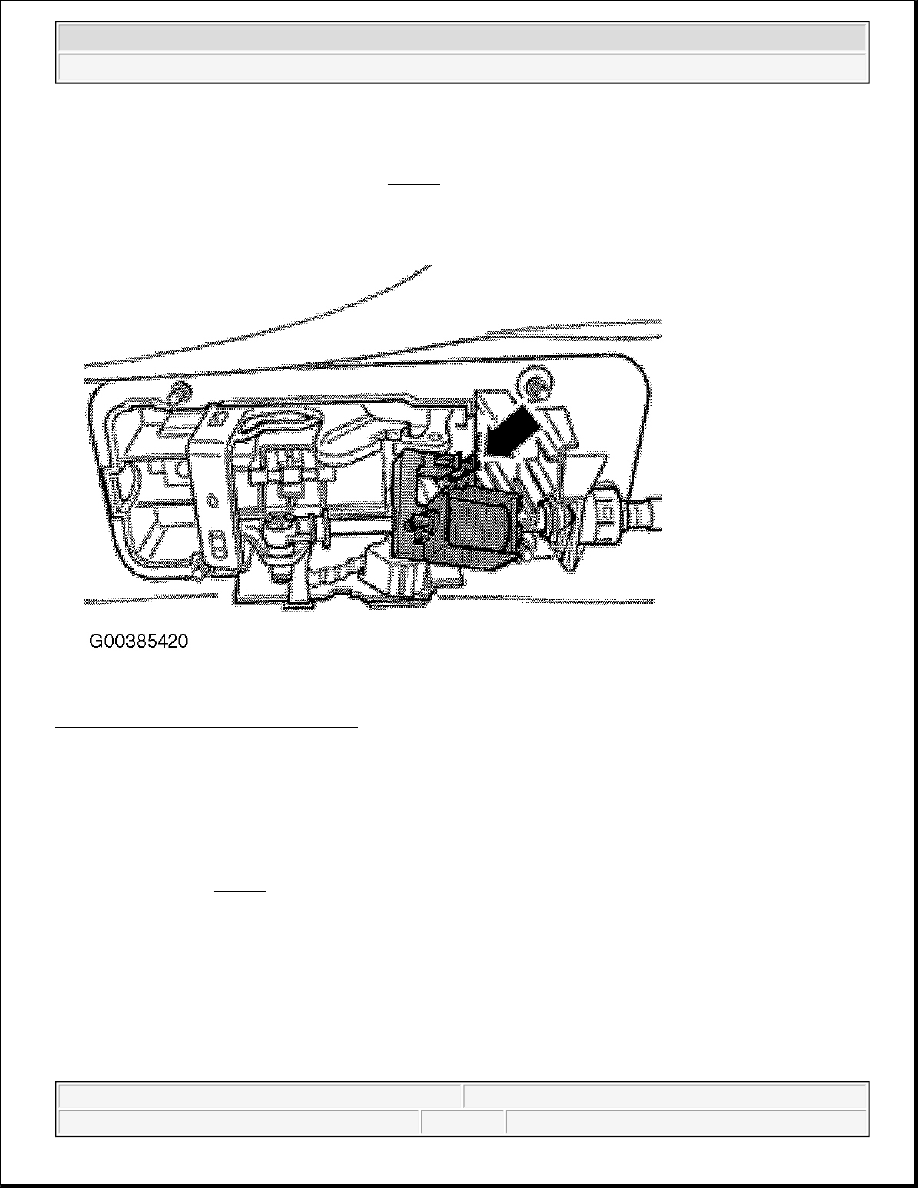

Fig. 12: Identifying Shift Lock Solenoid
Courtesy of VOLKSWAGEN UNITED STATES, INC.

TIPTRONIC SWITCH -F189-

Location: integrated into printed circuit board which is located in selector lever cover.

The Tipronic switch consists of hall sensors which are activated by a magnet (arrow) located on the cover strip
sliding cover -2-. See Fig. 13 .



2003 Volkswagen New Beetle GLS

2002-04 AUTOMATIC Diagnosis - New Beetle, 09G
