Volkswagen New Beetle. Manual - part 2193

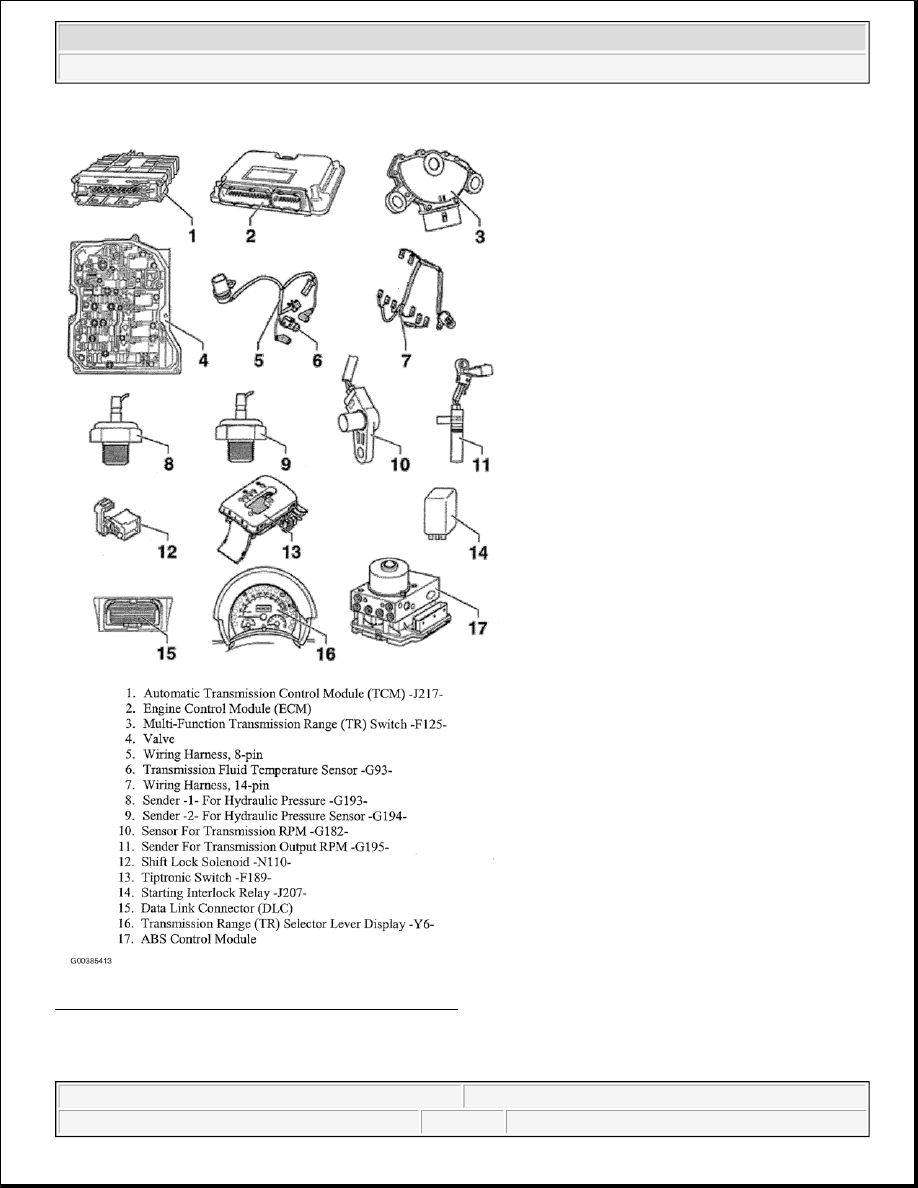

Fig. 5: Identifying Electrical/Electronic Components
Courtesy of VOLKSWAGEN UNITED STATES, INC.

MULTI-FUNCTION TR SWITCH -F125-



2003 Volkswagen New Beetle GLS

2002-04 AUTOMATIC Diagnosis - New Beetle, 09G



Location: on front left side of transmission.

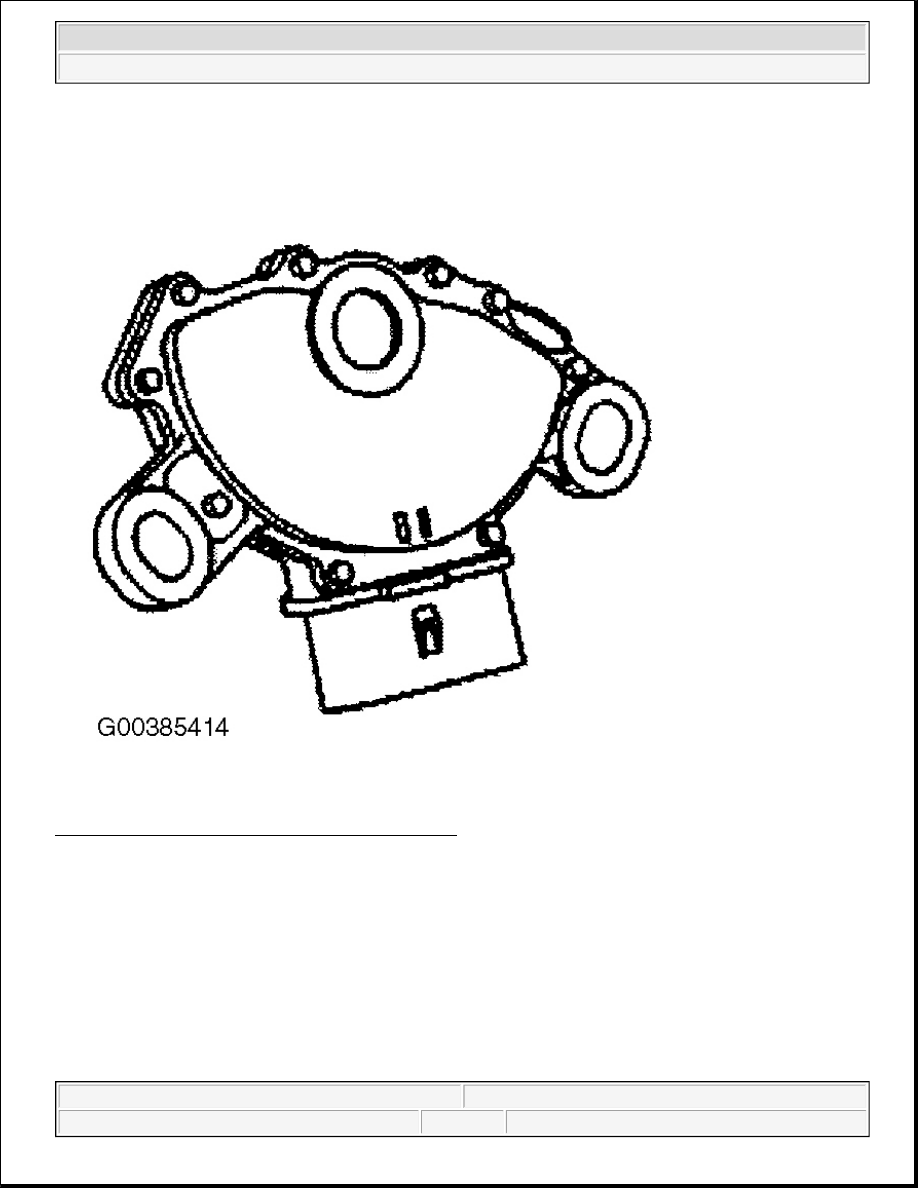

Fig. 6: Identifying Multi-Function TR Switch -F125-
Courtesy of VOLKSWAGEN UNITED STATES, INC.

VALVE BODY

Location: bolted to underside of transmission and covered by oil pan.

The following are secured to the valve body:

z

Solenoid valves -N88- and -N89-

z

Pressure regulating valves -N90-, -N91-, -N92-, -N93-, -N282- and -N283-



2003 Volkswagen New Beetle GLS

2002-04 AUTOMATIC Diagnosis - New Beetle, 09G

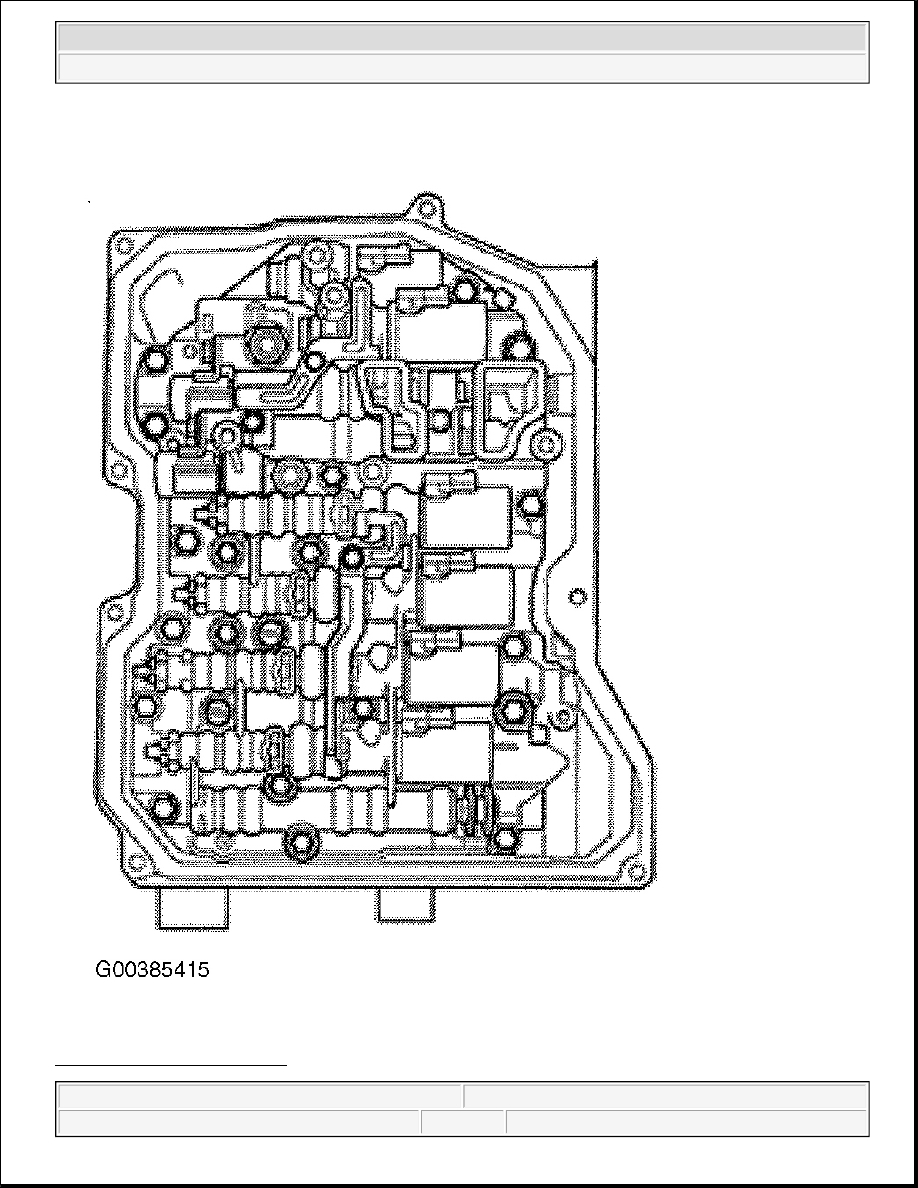

Fig. 7: Identifying Valve Body



2003 Volkswagen New Beetle GLS

2002-04 AUTOMATIC Diagnosis - New Beetle, 09G



Courtesy of VOLKSWAGEN UNITED STATES, INC.

WIRING HARNESS, 8-PIN

Location: secured to valve body and transmission.

z

With integrated Transmission fluid temperature sensor -G93- (arrow). See Fig. 8 .

z

Sensor wiring harness

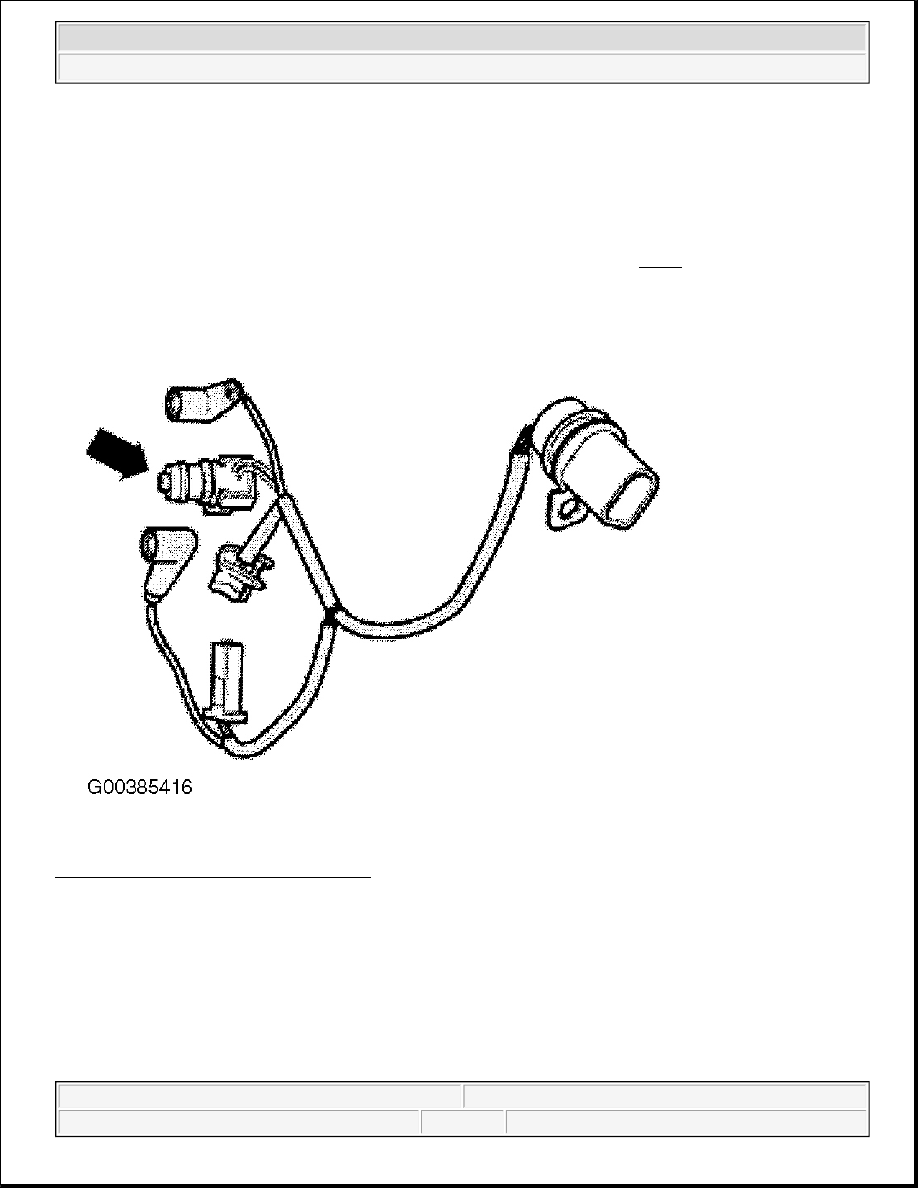

Fig. 8: Identifying Wiring Harness, 8-Pin
Courtesy of VOLKSWAGEN UNITED STATES, INC.

WIRING HARNESS, 14-PIN

Location: secured to valve body and transmission.

Solenoid valves wiring harness



2003 Volkswagen New Beetle GLS

2002-04 AUTOMATIC Diagnosis - New Beetle, 09G
