Volkswagen New Beetle. Manual - part 2177





1.8L Engine (AWP & AWV)

Maximum Engine RPM Surpassed

z

Check and erase DTC memory of Motronic Engine Control Module (ECM) -J220- (ECM). See
appropriate SELF-DIAGNOSTICS article in ENGINE PERFORMANCE.

z

Repair mechanical damage

DTCs (P00864), 18010 (P01602) & 18255 (P1847)

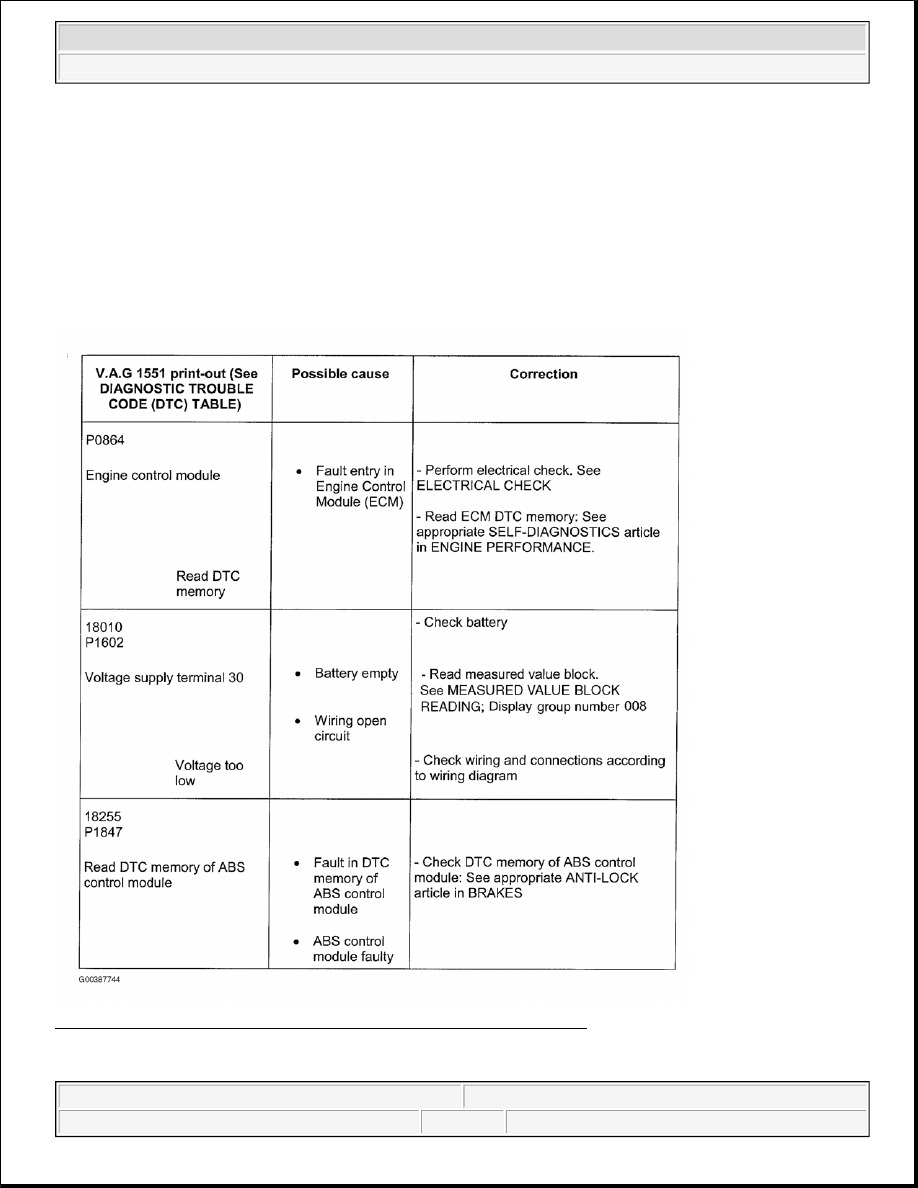

Fig. 77: DTCs (P00864), 18010 (P01602) & 18255 (P1847) Diagnostics
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

2002-04 AUTOMATIC Diagnosis - New Beetle, 09G



DTC 18554 (P2122)

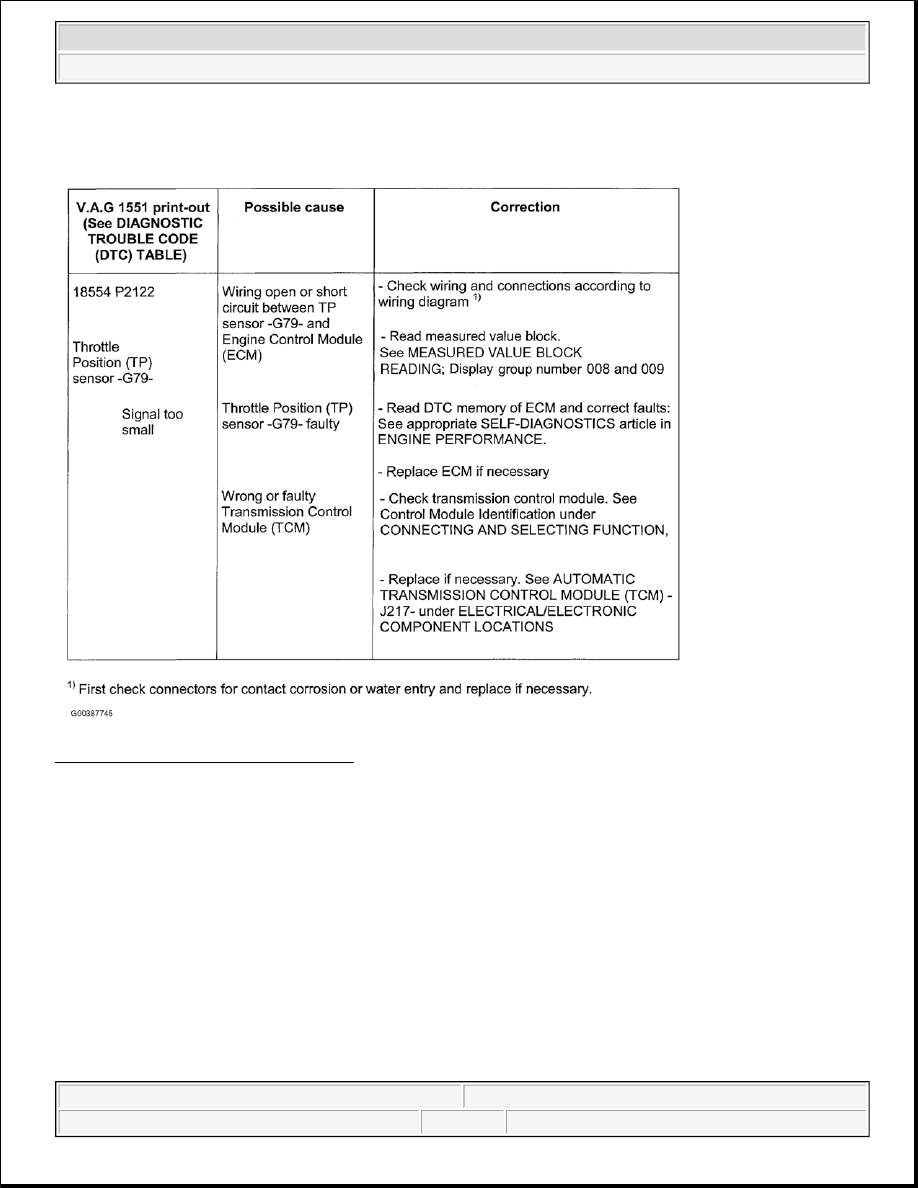

Fig. 78: DTC 18554 (P2122) Diagnostic
Courtesy of VOLKSWAGEN UNITED STATES, INC.

DTCs 19146 (P2714), 19147 (P2715) & 19148 (P2716)



2003 Volkswagen New Beetle GLS

2002-04 AUTOMATIC Diagnosis - New Beetle, 09G

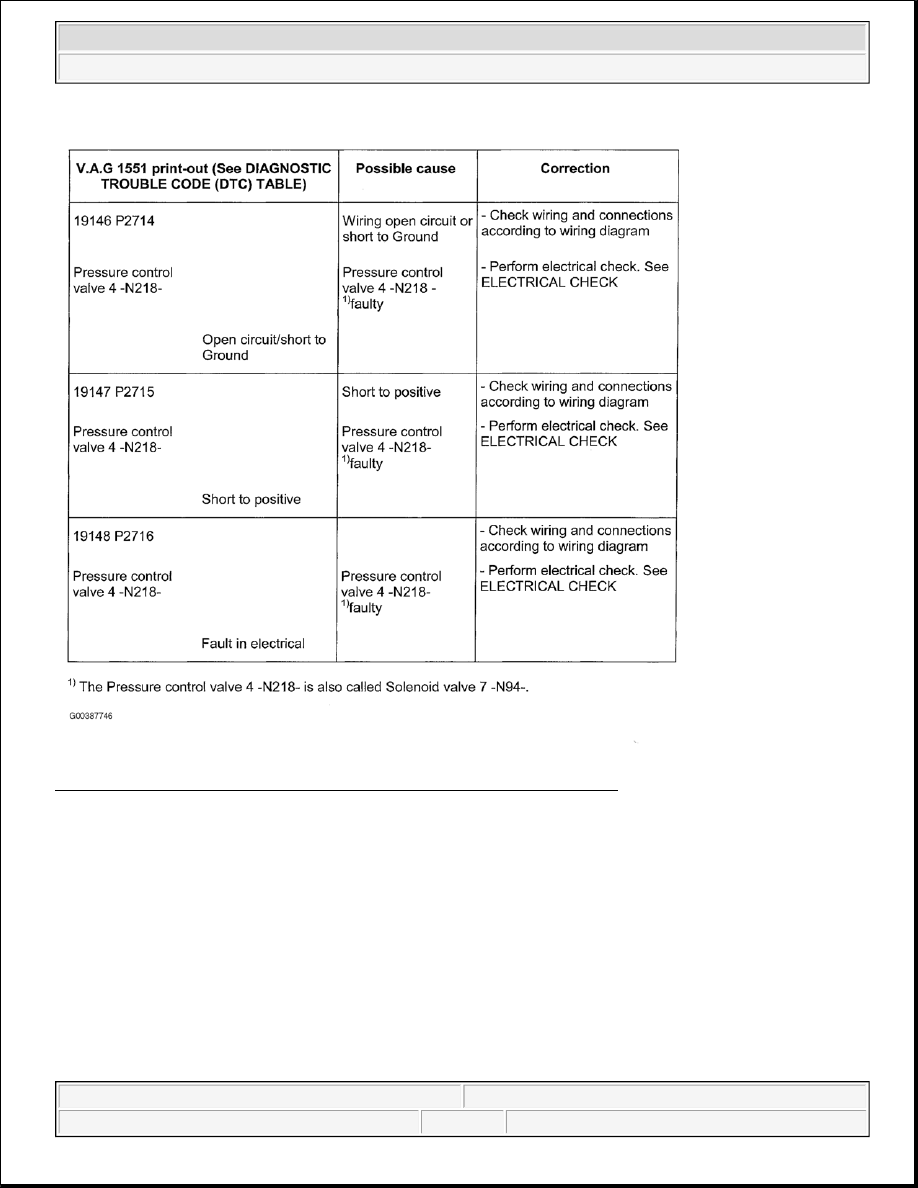

Fig. 79: DTCs 19146 (P2714), 19147 (P2715) & 19148 (P2716) Diagnostics
Courtesy of VOLKSWAGEN UNITED STATES, INC.

DTCs 19155 (P2723), 19156 (P2724) & 19157 (P2725)



2003 Volkswagen New Beetle GLS

2002-04 AUTOMATIC Diagnosis - New Beetle, 09G

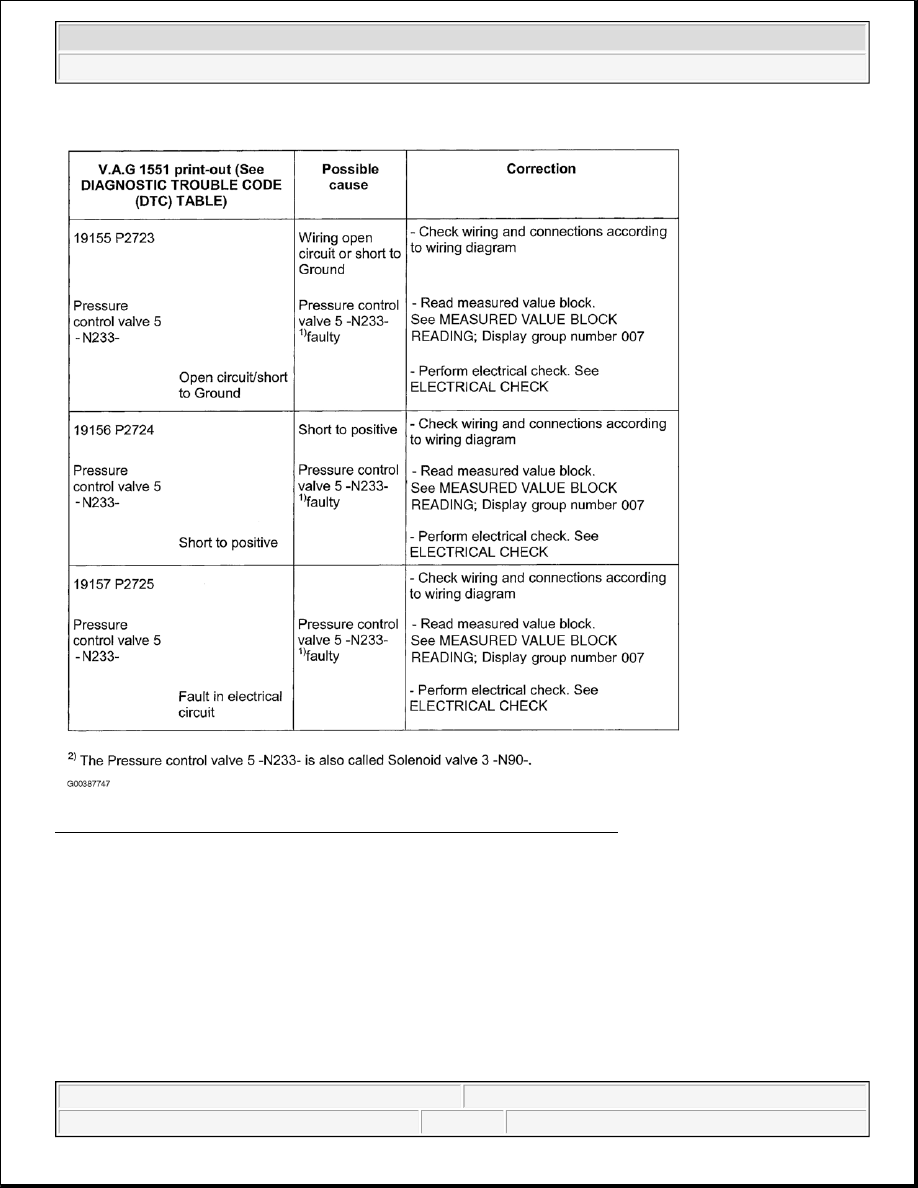

Fig. 80: DTCs 19155 (P2723), 19156 (P2724) & 19157 (P2725) Diagnostics
Courtesy of VOLKSWAGEN UNITED STATES, INC.

DTCs 19164 (P2732), 19165 (P2733) & 19166 (P2734)



2003 Volkswagen New Beetle GLS

2002-04 AUTOMATIC Diagnosis - New Beetle, 09G
