z

Connect multi-pin connector on Transmission Control Module -J217- pins (arrows) then lock
connector. See Fig. 33 .

z

Conducting On Board Diagnostic (OBD). See ON BOARD DIAGNOSTIC (OBD),
CONDUCTING
 .

z

Initiating basic setting. See BASIC SETTING, INITIATING .

Transmission Control Module (TCM) -J217- 68-Pin Connector (Socket Numbers On VAG 1598/18)



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Diagnosis - 01M

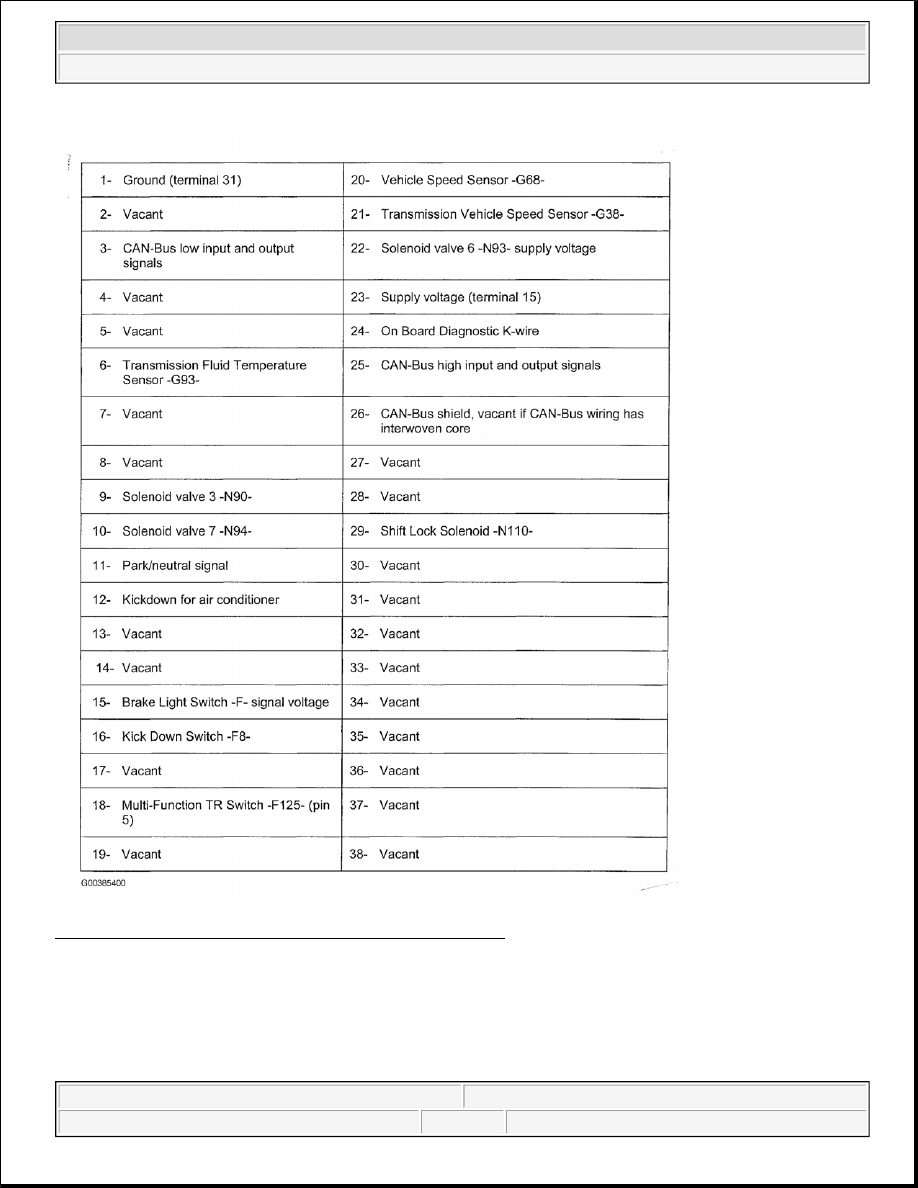

Fig. 85: Transmission Control Module Pin Numbers (1-38)
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Diagnosis - 01M

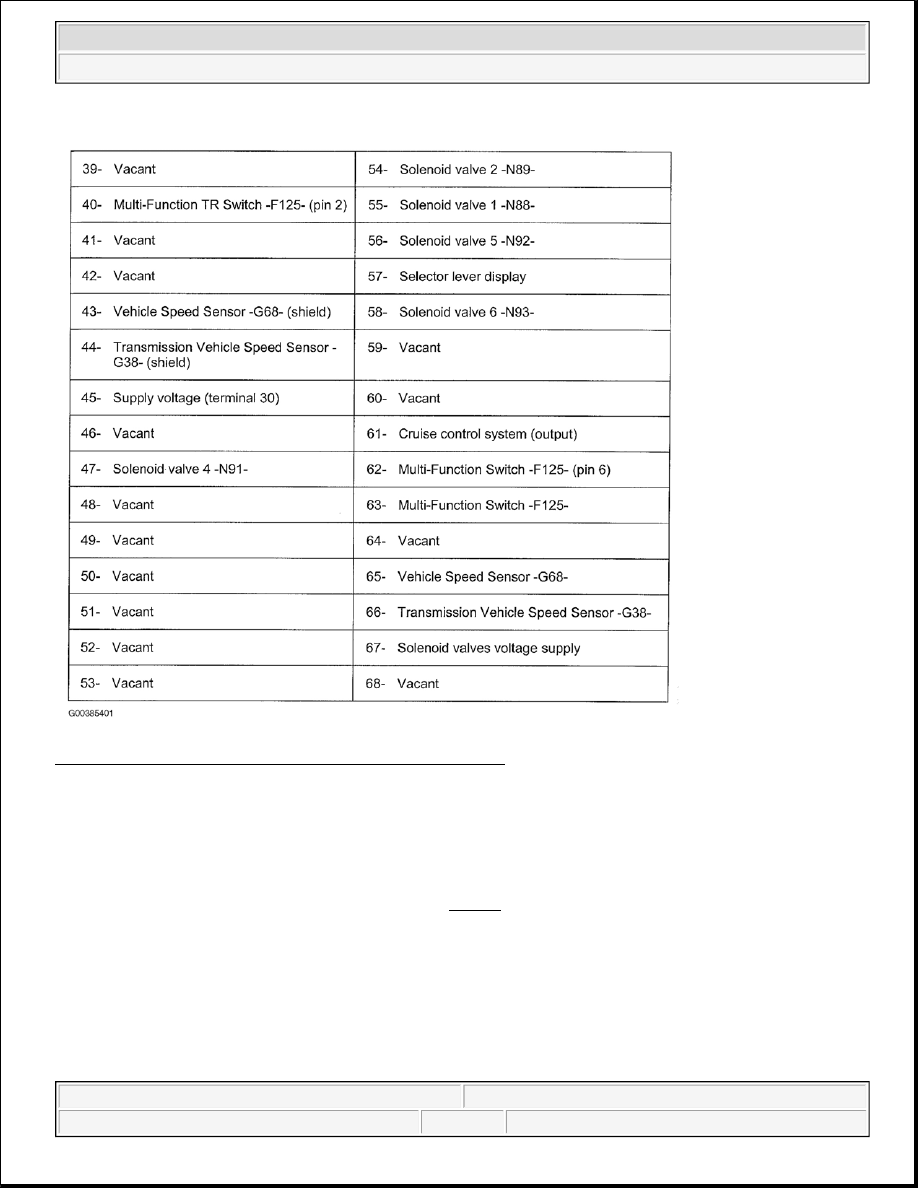

Fig. 86: Transmission Control Module Pin Numbers (39-6)
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Overview Of Test Steps

z

Conduct only those test steps recommended in the Diagnostic Trouble Code (DTC) and measured value
block tables.

z

Steps listed below according to component. See Fig. 87



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Diagnosis - 01M

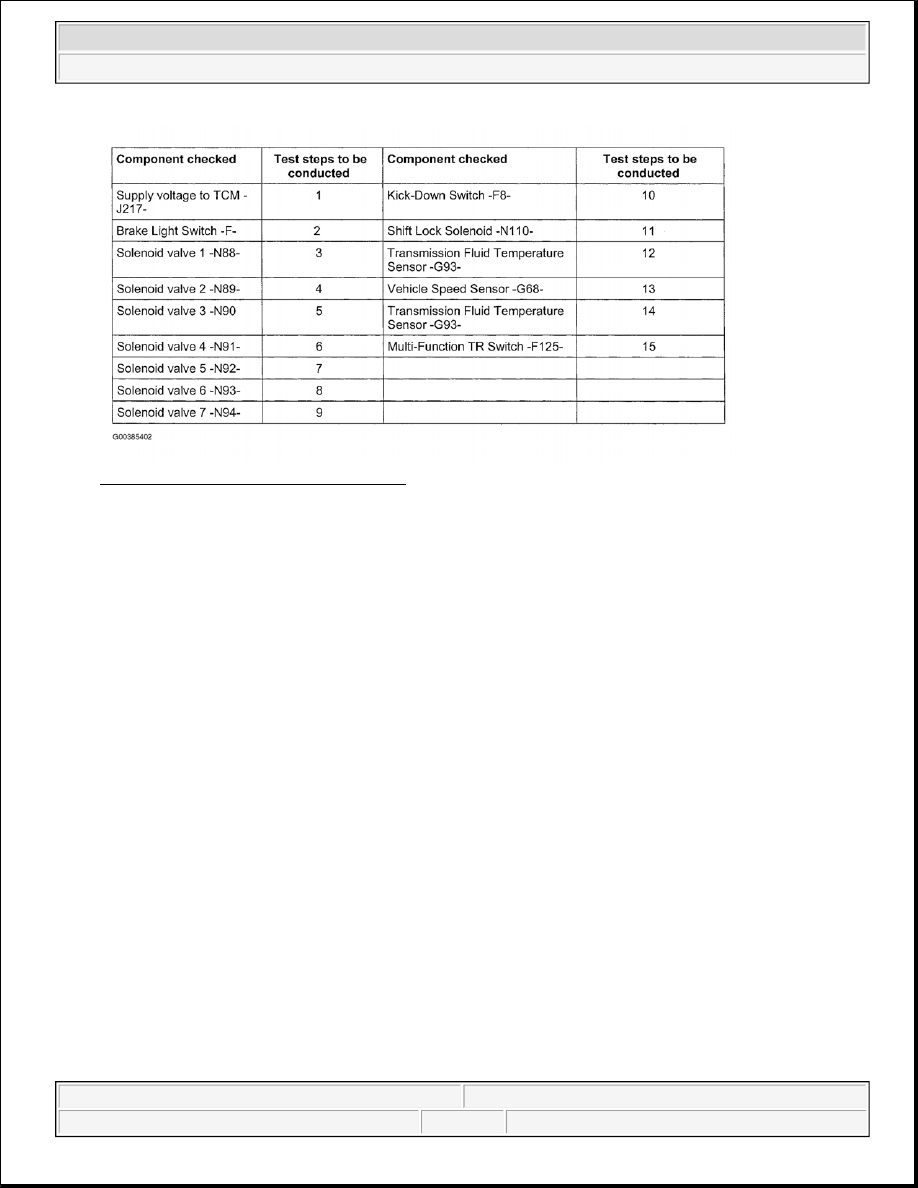

Fig. 87: Identifying Test Table Example
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Test Table (Electrical)



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Diagnosis - 01M
