Volkswagen New Beetle. Manual - part 2150

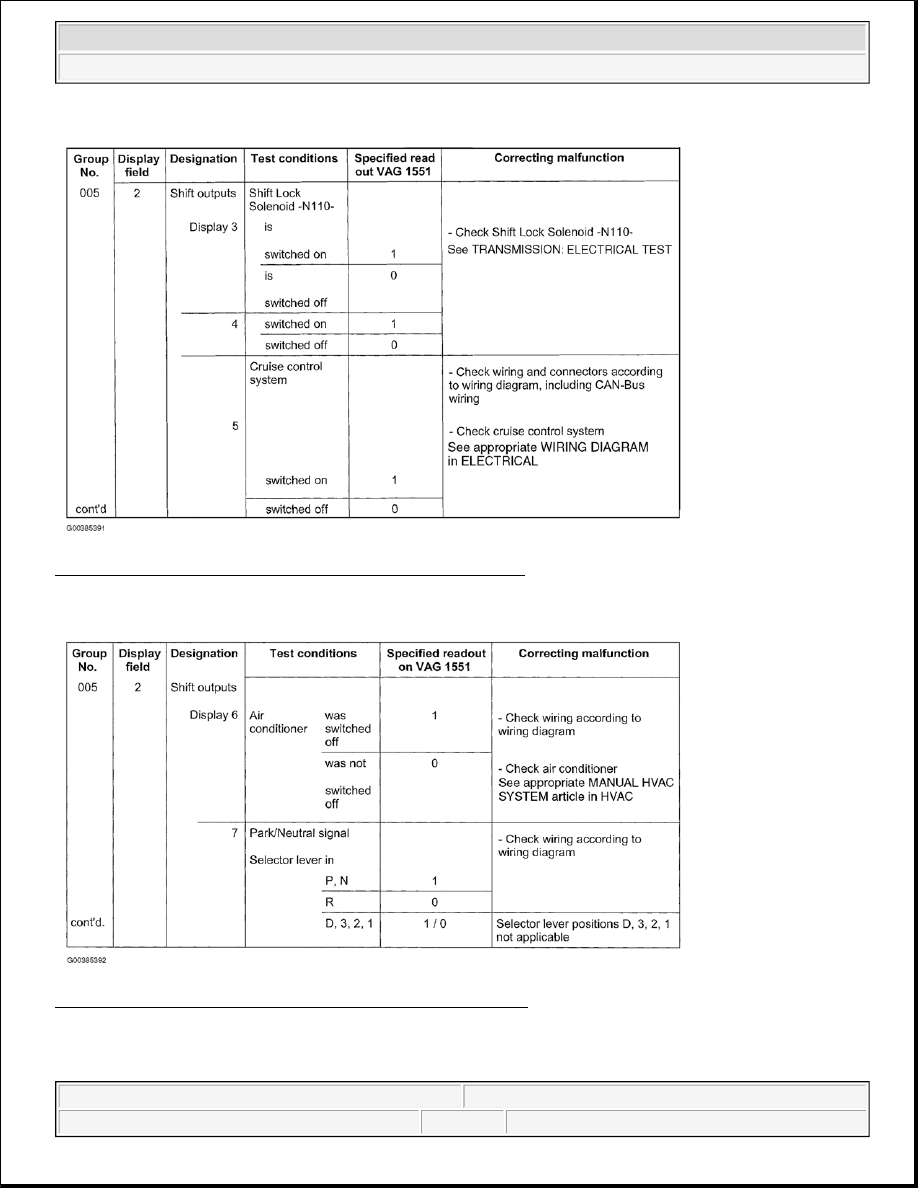

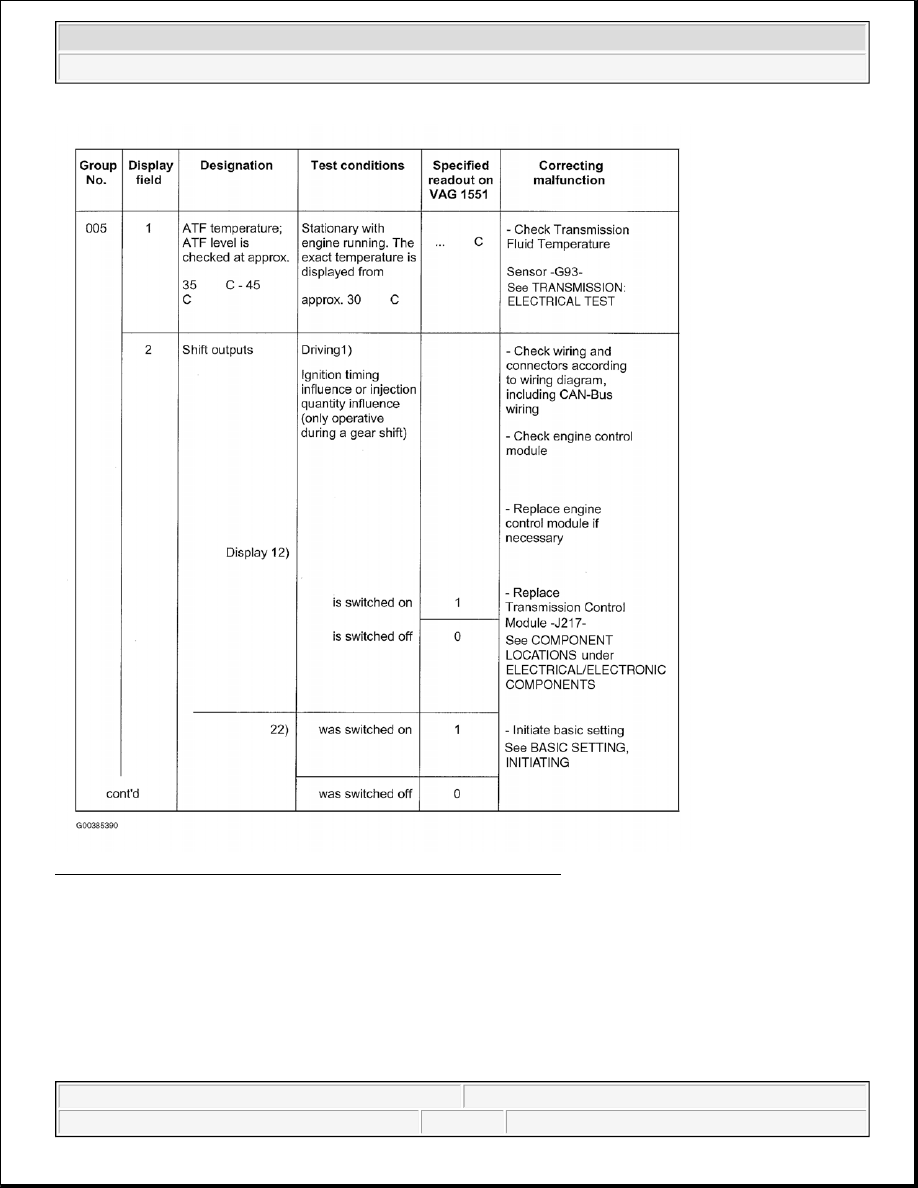

Fig. 75: Test Table - While Driving (Group 5, Field 1 & 2 - 1 Of 3)
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Diagnosis - 01M



Fig. 76: Test Table - While driving (Group 5, Field 2 - 2 Of 3)
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Fig. 77: Test Table - While Driving (Group 5, Field 2 - 3 Of 3)
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Diagnosis - 01M

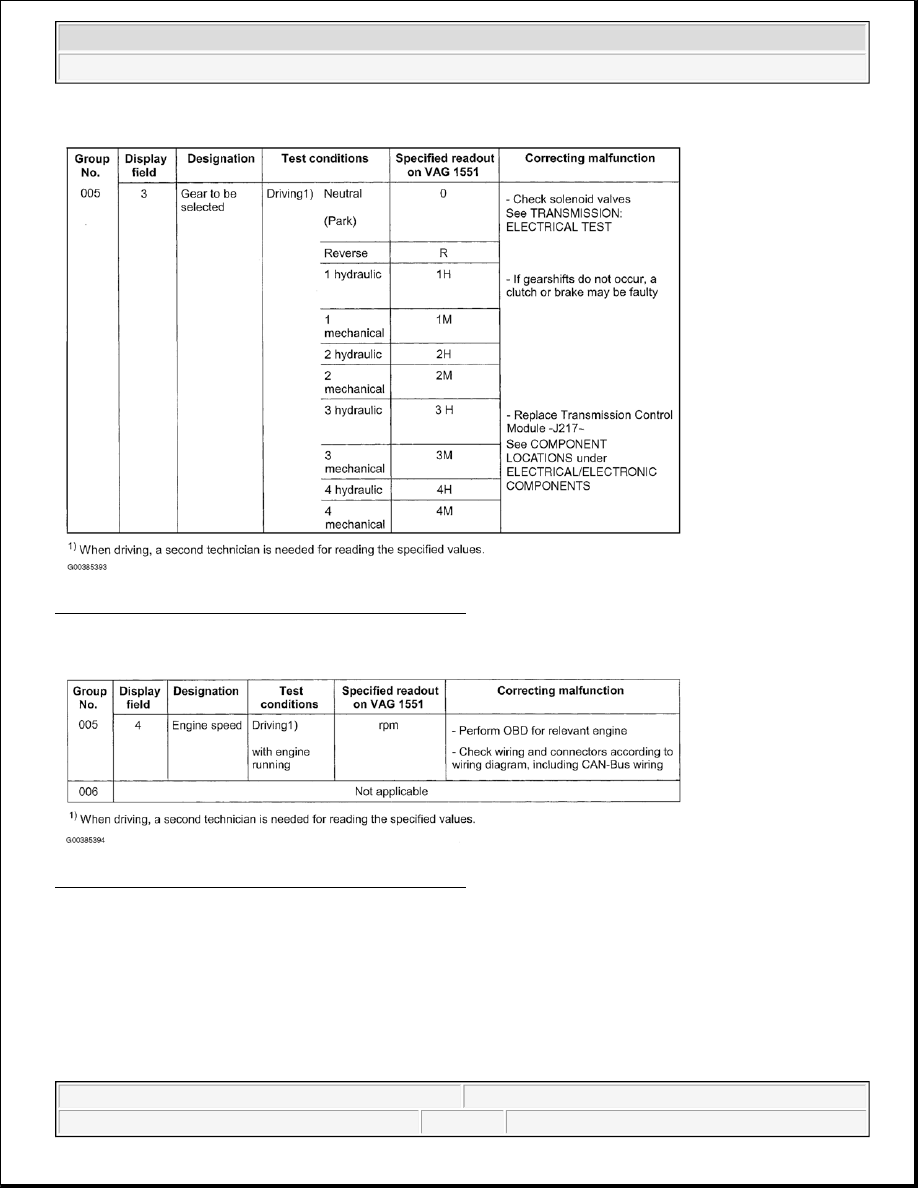

Fig. 78: Test Table - While Driving (Group 5, Field 3)
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Fig. 79: Test Table - While Driving (Group 5, Field 4)
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Diagnosis - 01M

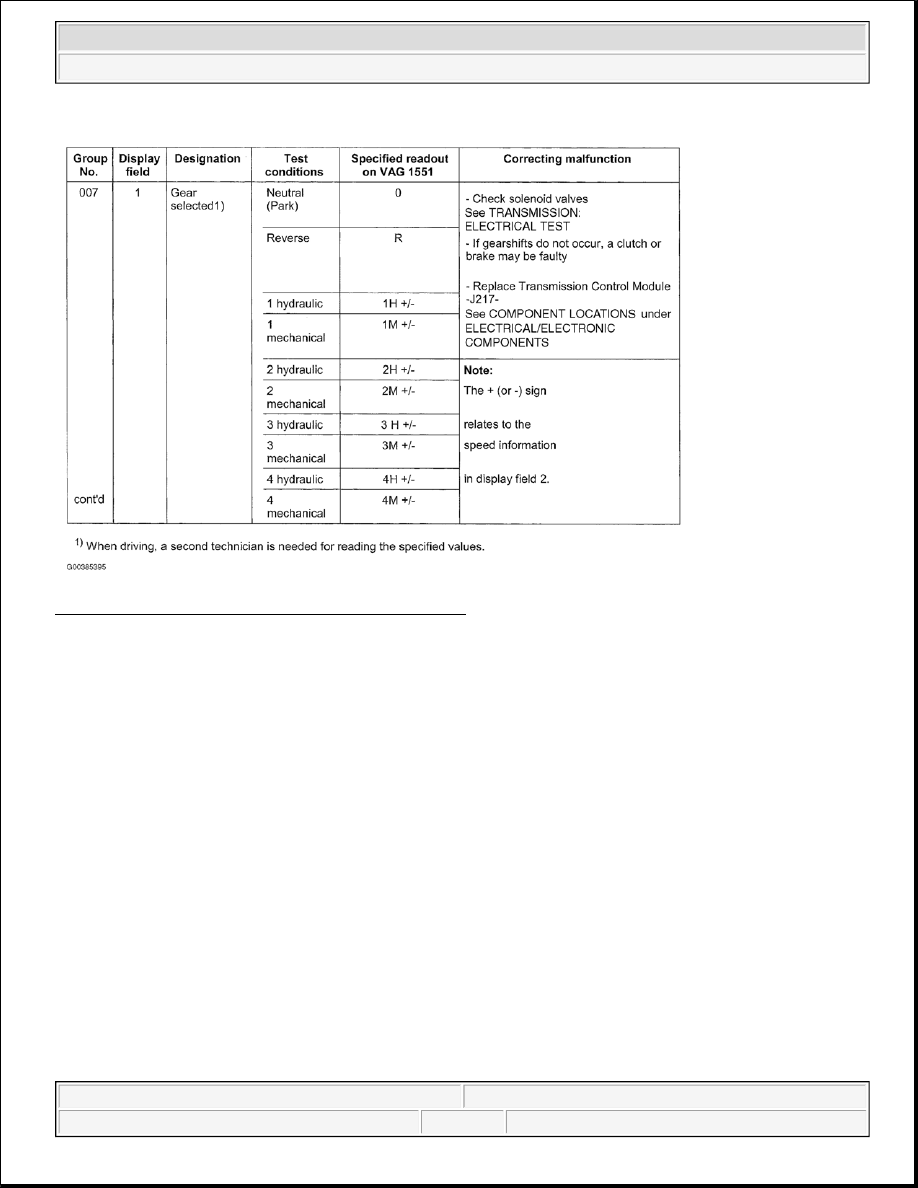

Fig. 80: Test Table - While Driving (Group 7, Field 1)
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Diagnosis - 01M
