Volkswagen New Beetle. Manual - part 2079





Installing

Installing ignition switch/lock cylinder

See LOCK CYLINDER, REMOVING AND INSTALLING .

z

Reconnect connector for ignition starter switch.

z

Attach ignition key removal lock cable if necessary; only with automatic transmissions. See
HOOKING .

z

Install new shear bolts.

z

Tighten shear head bolts until head shears off.

z

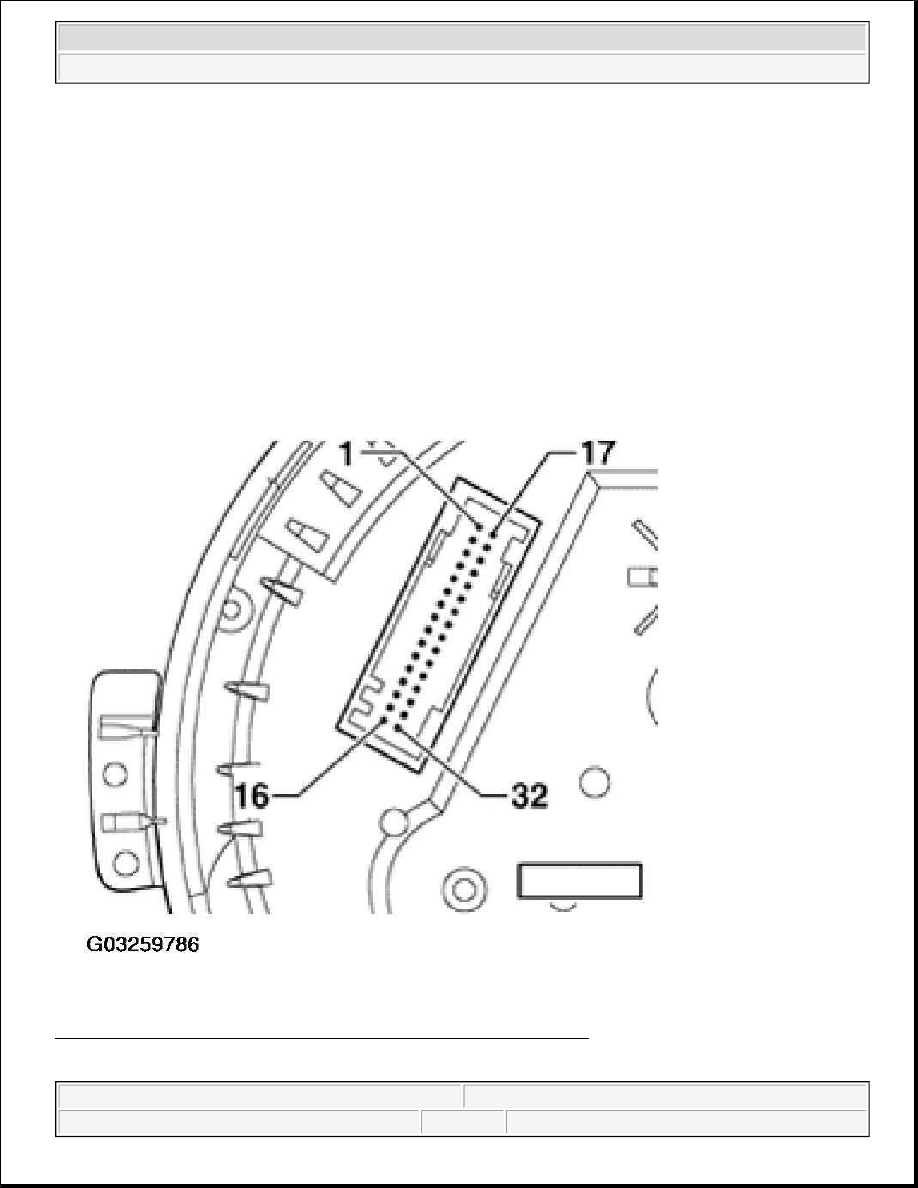

Install steering angle sensor -G85-.

See STEERING ANGLE SENSOR -G85-, REMOVING AND INSTALLING .

z

Install steering column switch trim.

See INSTRUMENT PANEL, REMOVING AND INSTALLING .

z

Install steering wheel.

See appropriate AIR BAG RESTRAINT SYSTEMS article.

z

Install airbag unit.

See appropriate AIR BAG RESTRAINT SYSTEMS article.

STEERING COLUMN CROSS MEMBER, NEW BEETLE SEDAN, ASSEMBLY OVERVIEW

1. Cross member for steering column

2. Adjustment bracket

3. Hex bolt

z

25 N.m (18.4 ft lb)

4. Strut, right

5. He bolt

z

25 N.m (18.4 ft lb)

6. Speed nut

WARNING:

When connecting battery make sure that no one is in the vehicle!

NOTE:

The following list refers to items in Fig. 17 .



2003 Volkswagen New Beetle GLS

1998-2004 STEERING Steering - New Beetle



7. Strut, left

8. Steering column

9. Steering lock housing

10. Bulkhead connection

11. Hex nut

z

25 N.m (18.4 ft lb)

12. Hex screw

z

25 N.m (18.4 ft lb)

13. Support

Fig. 17: View Of Steering Column Cross Member (New Beetle Sedan)
Courtesy of VOLKSWAGEN OF AMERICA, INC.



2003 Volkswagen New Beetle GLS

1998-2004 STEERING Steering - New Beetle



STEERING COLUMN CROSS MEMBER, NEW BEETLE CONVERTIBLE, ASSEMBLY
OVERVIEW

1. Cross member for steering column

2. Adjustment bracket

3. Hex bolt

z

25 N.m (18.4 ft lb)

4. Strut, right

5. Hex bolt

z

25 N.m (18.4 ft lb)

6. Speed nut

7. 7 Strut, left

8. Steering column

9. Steering lock housing

10. Installing bracket

11. Hex nut

z

23 N.m (17 ft lb)

12. Multi-point socket head bolt

z

23 N.m (17 ft lb)

13. Bulkhead connection

14. Hex nut

z

25 N.m (18.4 ft lb)

15. Hex bolt

z

25 N.m (18.4 ft lb)

16. Support

17. Hex nut

z

25 N.m (18.4 ft lb)

18. Frequence strut

NOTE:

The following list refers to items in Fig. 18 .



2003 Volkswagen New Beetle GLS

1998-2004 STEERING Steering - New Beetle



Fig. 18: View Of Steering Column Cross Member (New Beetle Convertible)
Courtesy of VOLKSWAGEN OF AMERICA, INC.

DIFFERENT STEERING COLUMNS

The steering column -A- is from the company Nacam was used until up to 01.00.

The steering column -B- is from the company Presta is used since from 02.00 and on

The function of the reach and rake adjustment is identical in both steering columns.

Both variants are supplied as spare parts.

When replacing a steering column, use only a steering column from the same manufacturer.

Before removing the steering column, check which version is installed in the vehicle.



2003 Volkswagen New Beetle GLS

1998-2004 STEERING Steering - New Beetle
