CHARGE AIR COOLER, REMOVING AND INSTALLING

Removing

z

Remove upper charge air pipe -1- with connecting hose -2- by removing bolt/screw -3- and releasing
connector (arrow).

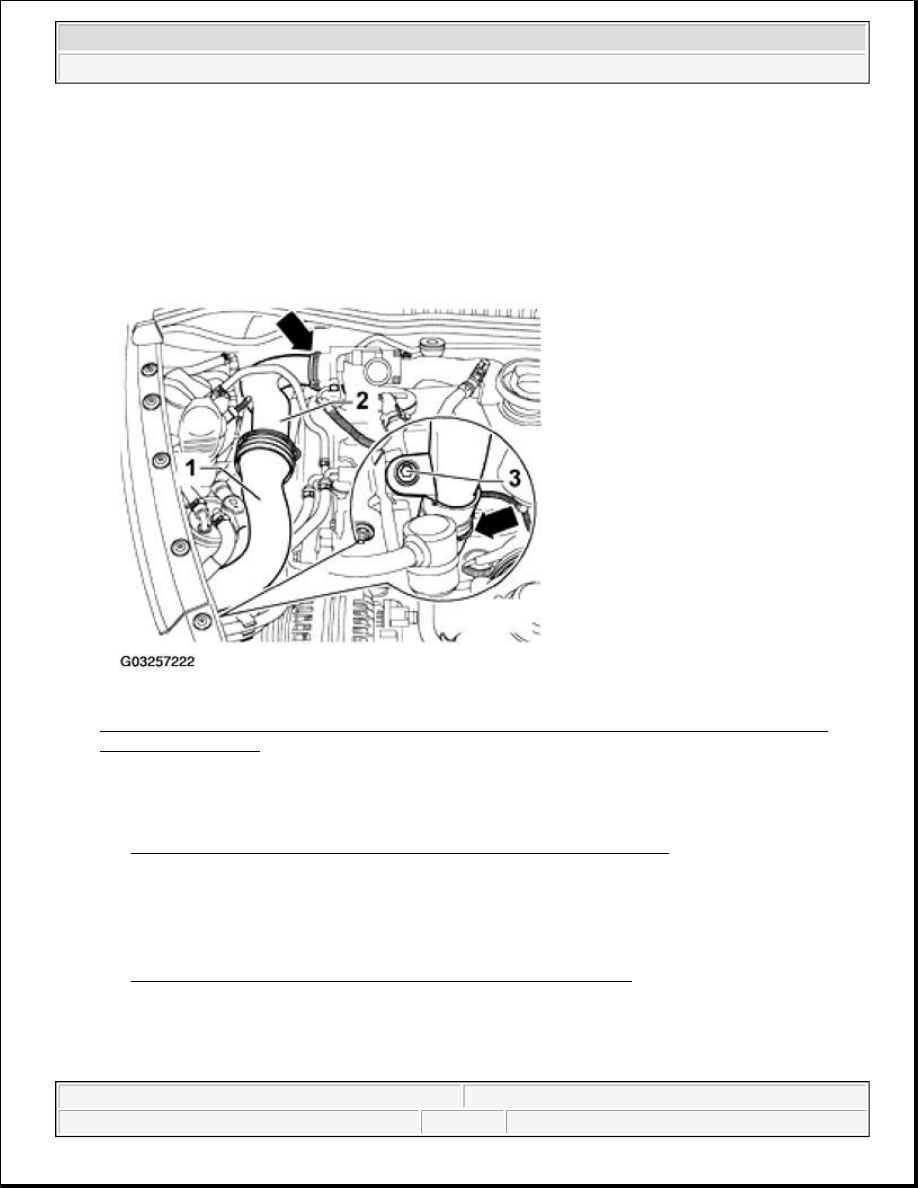

Fig. 9: Removing Upper Charge Air Pipe With Connecting Hose By Removing Bolt/Screw And
Releasing Connector

Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Remove front turn signal, right side.

See FRONT TURN SIGNAL LIGHTS, REMOVING AND INSTALLING .

z

Disconnect connector (arrow) from Manifold Absolute Pressure (MAP) sensor -G71- with Intake Air
Temperature (IAT) sensor -G72-.

z

Remove front right wheelhouse liner.

See FRONT WHEEL HOUSING LINER, ASSEMBLY OVERVIEW



2003 Volkswagen New Beetle GLS

1998-2004 ENGINE Turbocharger, G-Charger - New Beetle, 1.9L 4-Cyl. - BEW



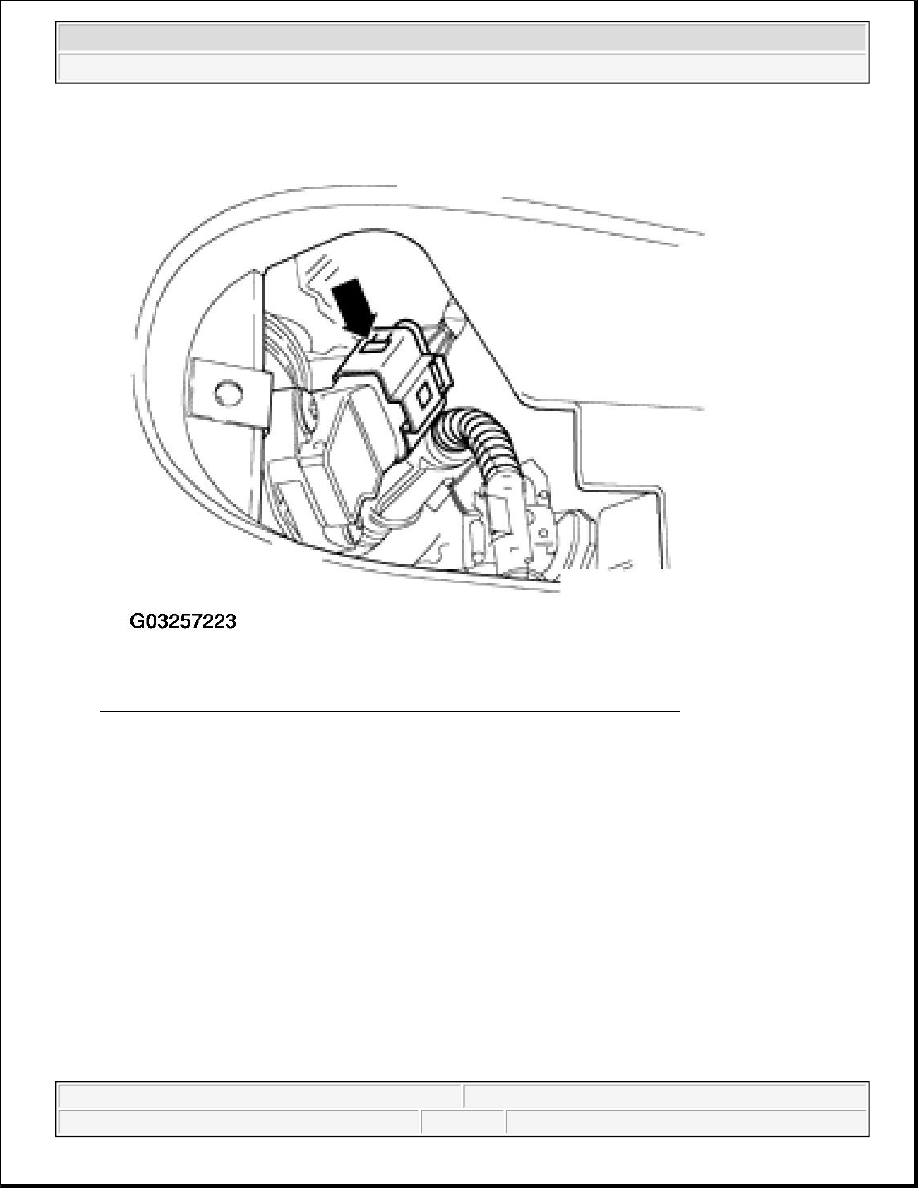

Fig. 10: Disconnecting Connector From Manifold Absolute Pressure Sensor
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Remove lower charge air pipe -1-.

z

Remove bolt/screw -2- and release connector (arrow).



2003 Volkswagen New Beetle GLS

1998-2004 ENGINE Turbocharger, G-Charger - New Beetle, 1.9L 4-Cyl. - BEW



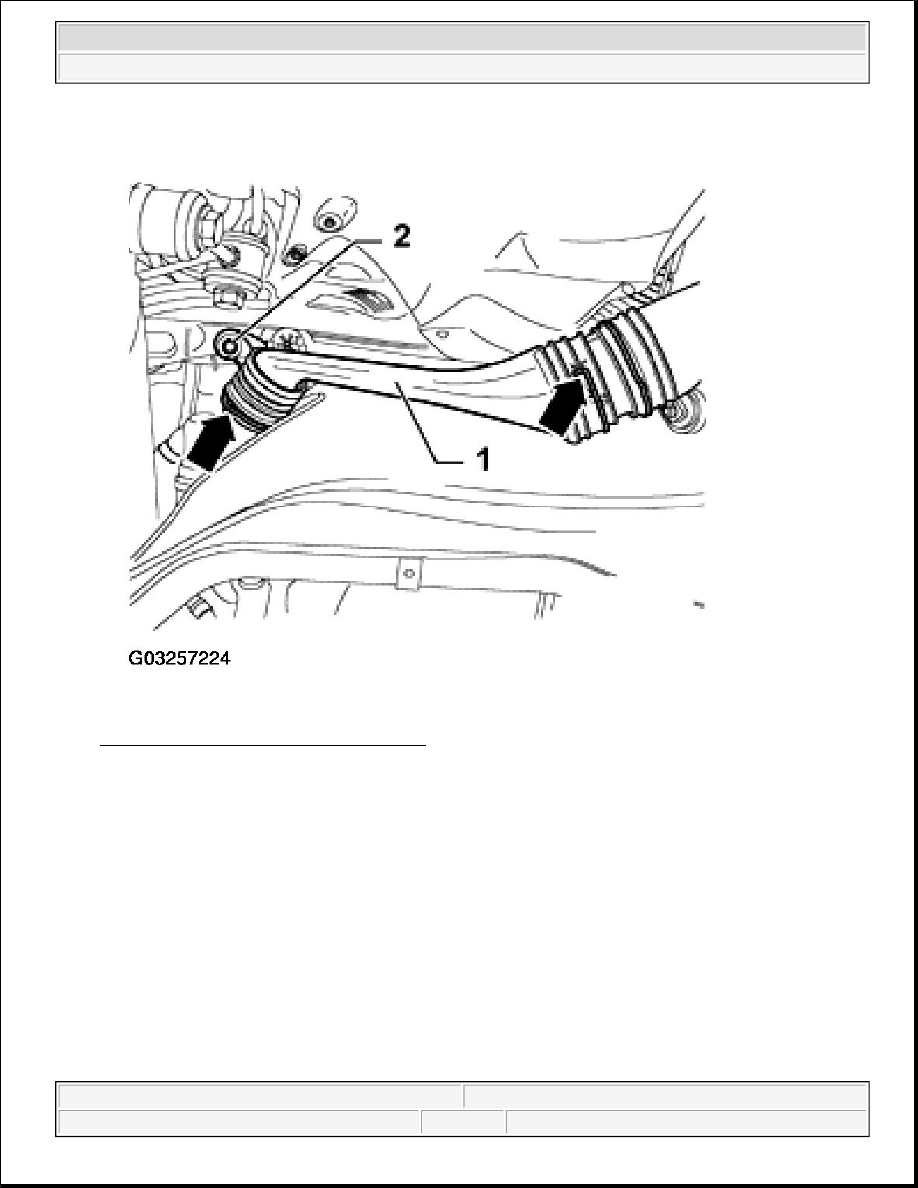

Fig. 11: Removing Lower Charge Air Pipe
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Remove center and right side sound insulation.

z

Remove charge air cooler securing bolts (arrows).



2003 Volkswagen New Beetle GLS

1998-2004 ENGINE Turbocharger, G-Charger - New Beetle, 1.9L 4-Cyl. - BEW



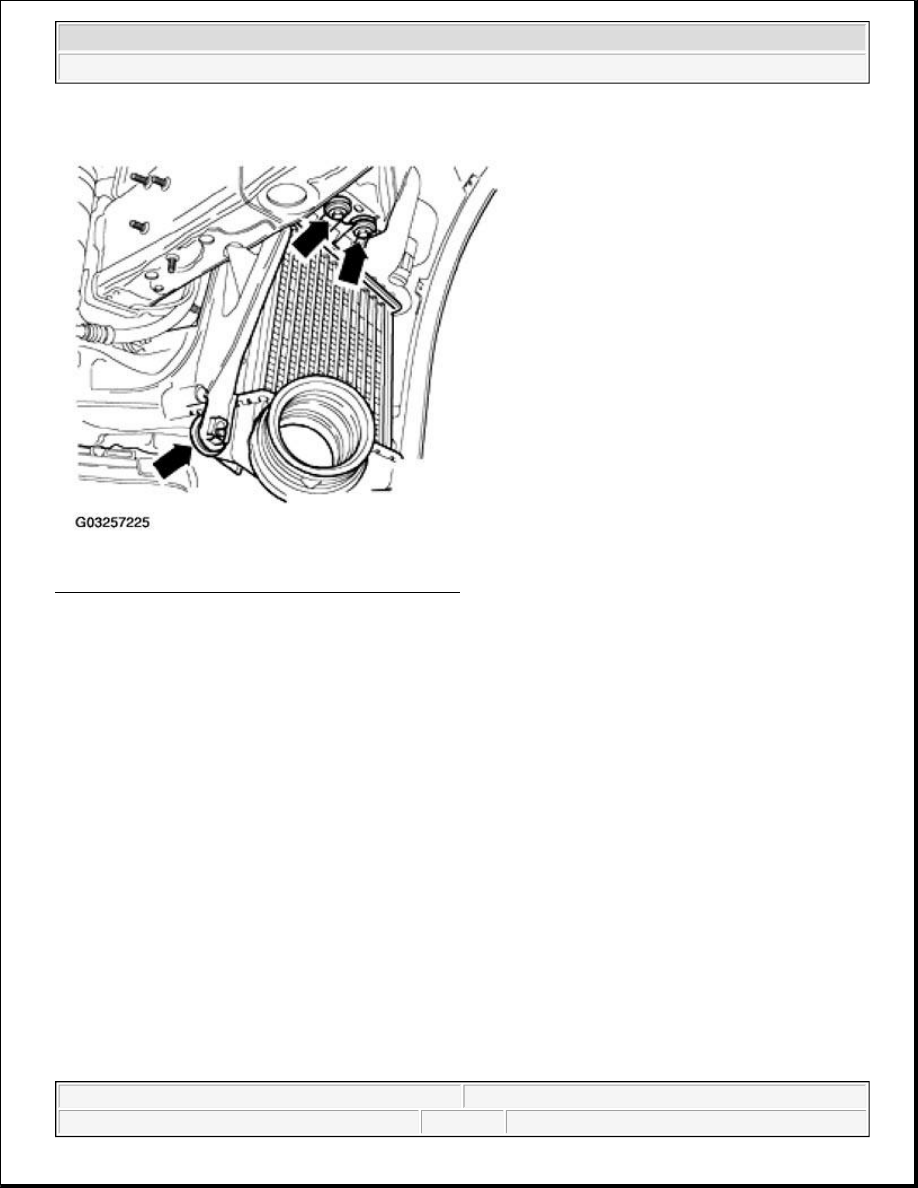

Fig. 12: Removing Charge Air Cooler Securing Bolts
Courtesy of VOLKSWAGEN OF AMERICA, INC.

Installing

Install in reverse order.



2003 Volkswagen New Beetle GLS

1998-2004 ENGINE Turbocharger, G-Charger - New Beetle, 1.9L 4-Cyl. - BEW
