VAG1594 connector test kit

Test requirements

z

Coolant temperature must be at least 80 C, see DIAGNOSTIC MODE 1: CHECK MEASURED
VALUES
 ; PID 5, Coolant temperature.

z

No leaks on intake or exhaust side.

Test sequence

z

Disconnect connector -2- at Wastegate Bypass Regulator Valve -N75- (-1-).



2003 Volkswagen New Beetle GLS

1998-2004 ENGINE Turbocharger, G - Charger, 1.8L Generic Scan Tool - New Beetle

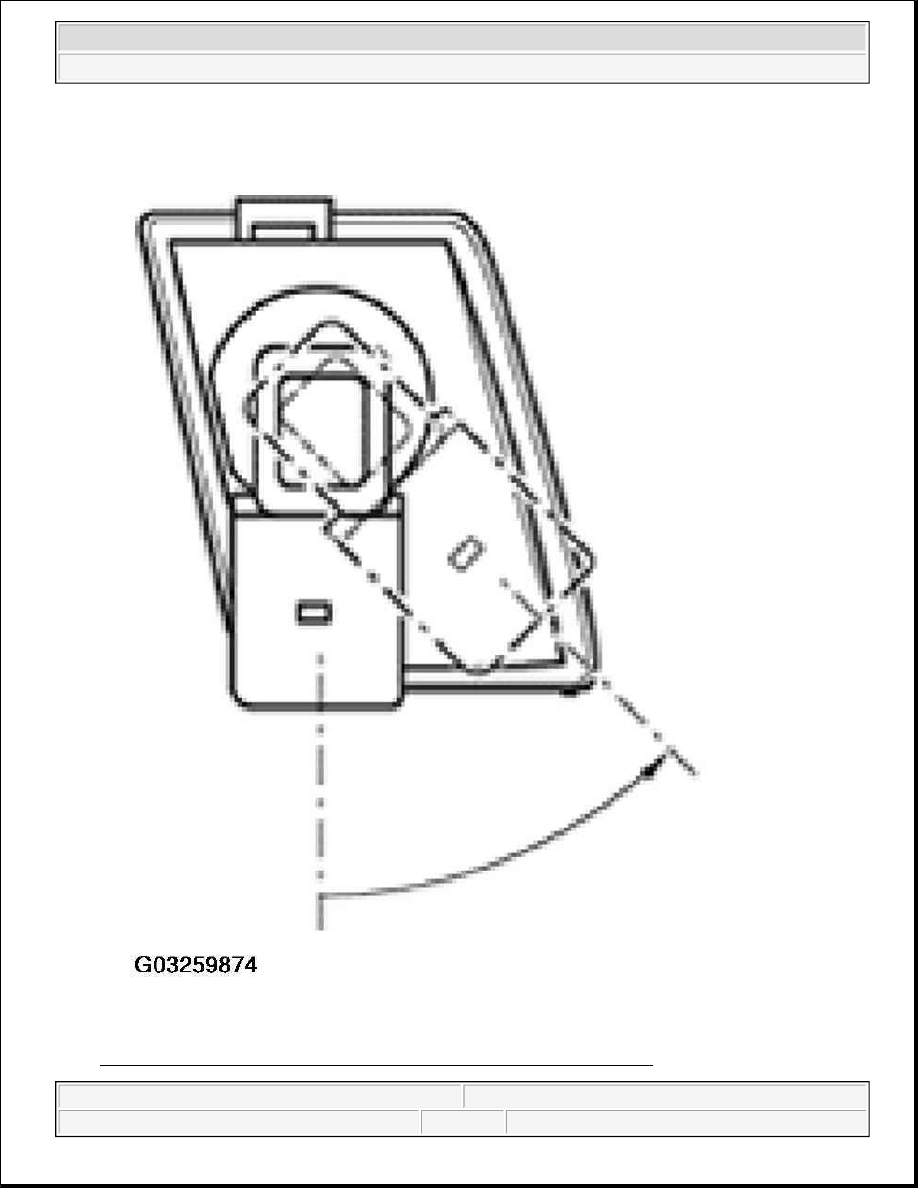

Fig. 16: Disconnecting Connector At Wastegate Bypass Regulator Valve



2003 Volkswagen New Beetle GLS

1998-2004 ENGINE Turbocharger, G - Charger, 1.8L Generic Scan Tool - New Beetle



Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Start engine and increase speed to maximum RPM by depressing accelerator pedal suddenly. Operating
rod -2- for wastegate bypass regulator valve must move.

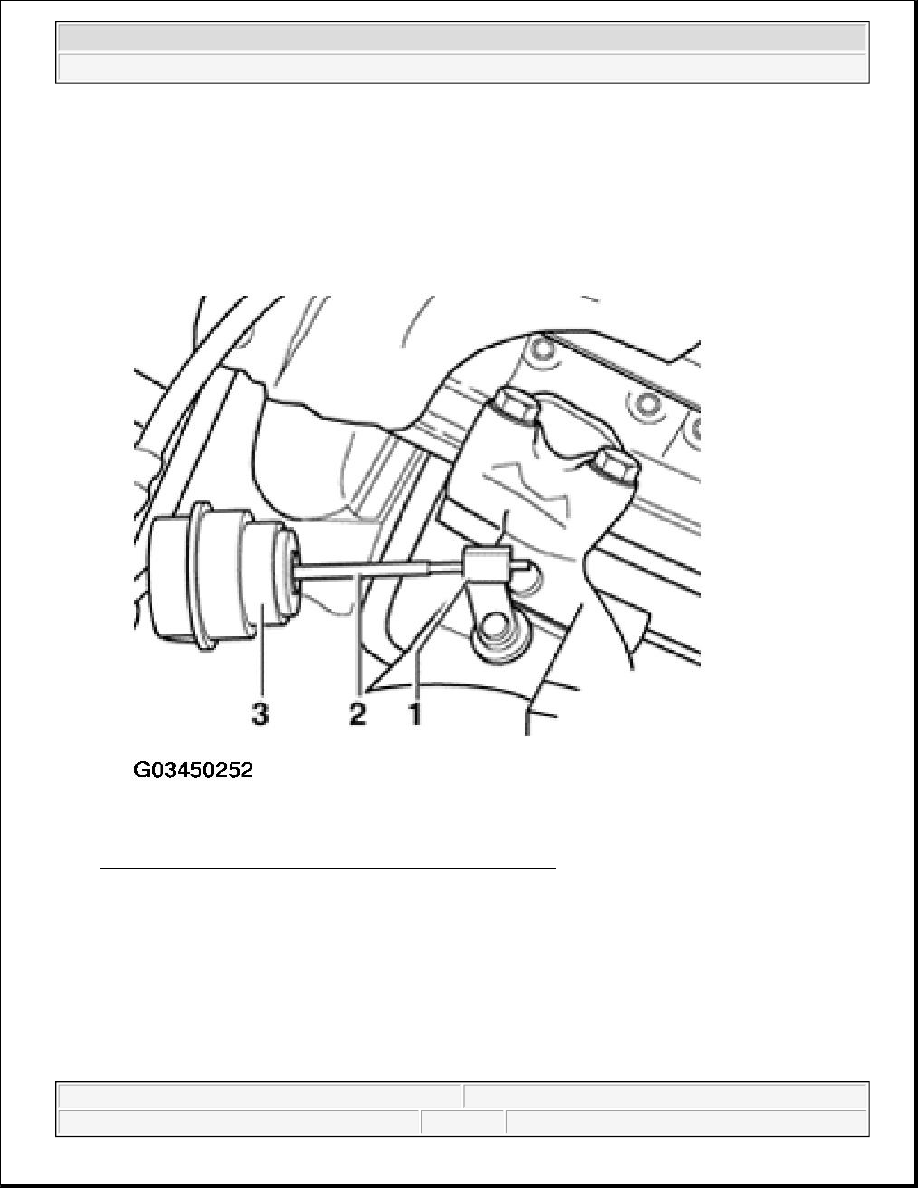

Fig. 17: Identifying Bypass Regulator Valve Operating Rod
Courtesy of VOLKSWAGEN OF AMERICA, INC.

If operating rod does not move:

z

Check lever for wastegate bypass regulator valve -1- for ease of movement. If rusted solid, replace
turbocharger.

If operating rod does not move despite freely moving lever:

z

Replace turbocharger, see item no. 6



2003 Volkswagen New Beetle GLS

1998-2004 ENGINE Turbocharger, G - Charger, 1.8L Generic Scan Tool - New Beetle



z

Erase DTC memory of Engine Control Module (ECM), see DIAGNOSTIC MODE 4: RESET/ERASE
DIAGNOSTIC DATA
 .

z

Generate readiness code, see READINESS CODE, GENERATING .

z

Check DTC memory:

Deceleration shut-off valve, checking

Recommended special tools and equipment e.g.:

z

VAG1390 hand vacuum pump

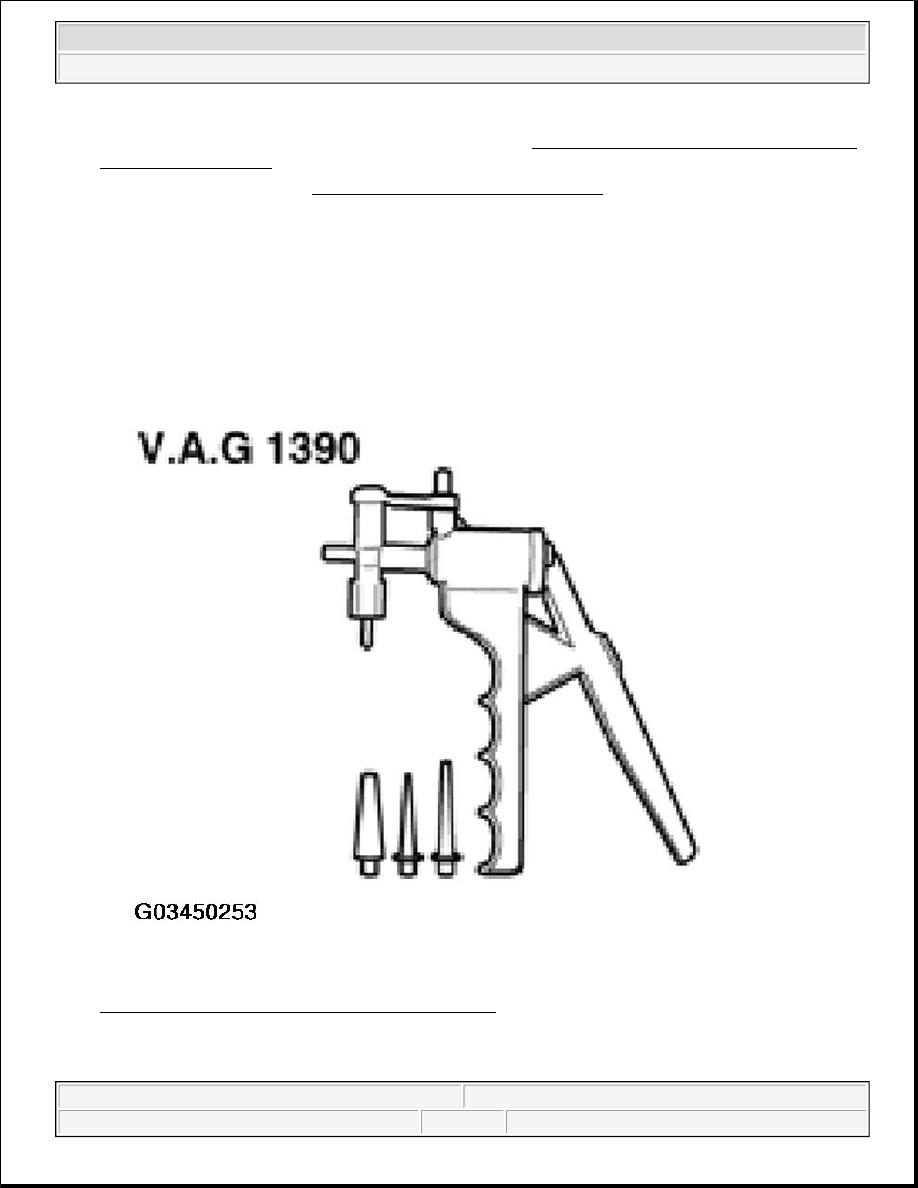

Fig. 18: Identifying VAG1390 Hand Vacuum Pump
Courtesy of VOLKSWAGEN OF AMERICA, INC.

Test requirement



2003 Volkswagen New Beetle GLS

1998-2004 ENGINE Turbocharger, G - Charger, 1.8L Generic Scan Tool - New Beetle
