Volkswagen New Beetle. Manual - part 1718





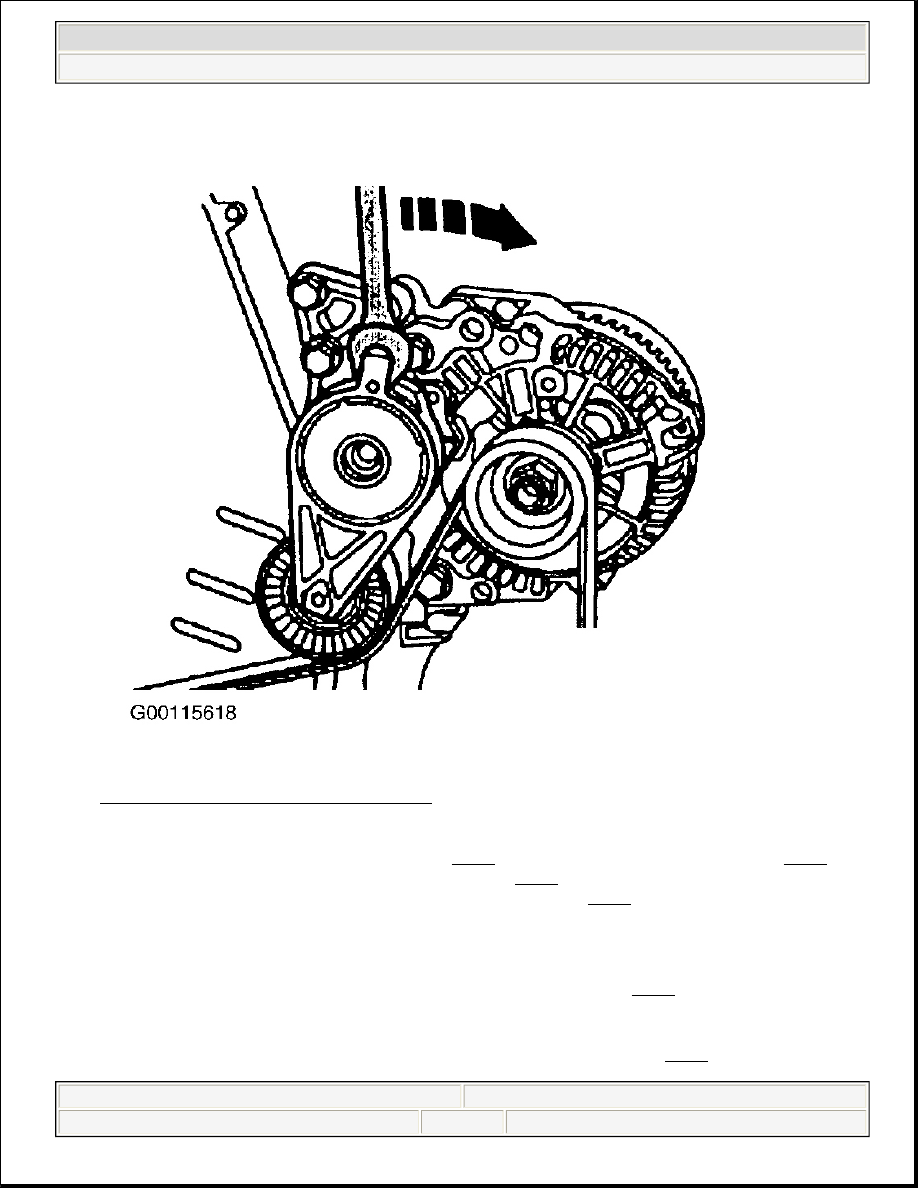

Fig. 3: Releasing Serpentine Belt Tensioner
Courtesy of VOLKSWAGEN UNITED STATES, INC.

2. Remove serpentine belt tensioner assembly. See Fig. 4 . Turn crankshaft to TDC position. See Fig. 5 .

Align TDC marks visible in bellhousing access hole. See Fig. 6 . Remove upper timing belt cover. Ensure
camshaft sprocket timing mark aligns with mark on rear cover. See Fig. 5 .

3. Support engine from above or below with floor jack to take engine weight off of mounts. Remove coolant

reservoir and set aside. On Golf and Jetta, remove power steering reservoir (hoses attached), and set
aside. On New Beetle, pull off EVAP hoses at EVAP canister and throttle valve housing.

4. On all models, remove engine mount from timing belt end of engine. See Fig. 7 . Remove crankshaft

pulley from crankshaft sprocket. It is NOT necessary to remove center bolt (center bolt is torque-to-yield
type that must be replaced if removed).

5. Remove timing belt covers. Remove engine support from front of engine. See Fig. 4 .



2003 Volkswagen New Beetle GLS

VOLKSWAGEN 2.0L 4-Cylinder - AEG, AVH, AZG, BDC & BEV Engines



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:41:22 AM

Page 4

© 2004 Mitchell Repair Information Company, LLC.

6.

If reusing old belt, mark belt with arrow to indicate original direction of rotation. Loosen timing belt
tensioner nut and rotate timing belt tensioner away from belt to remove timing belt. See Fig. 8 .

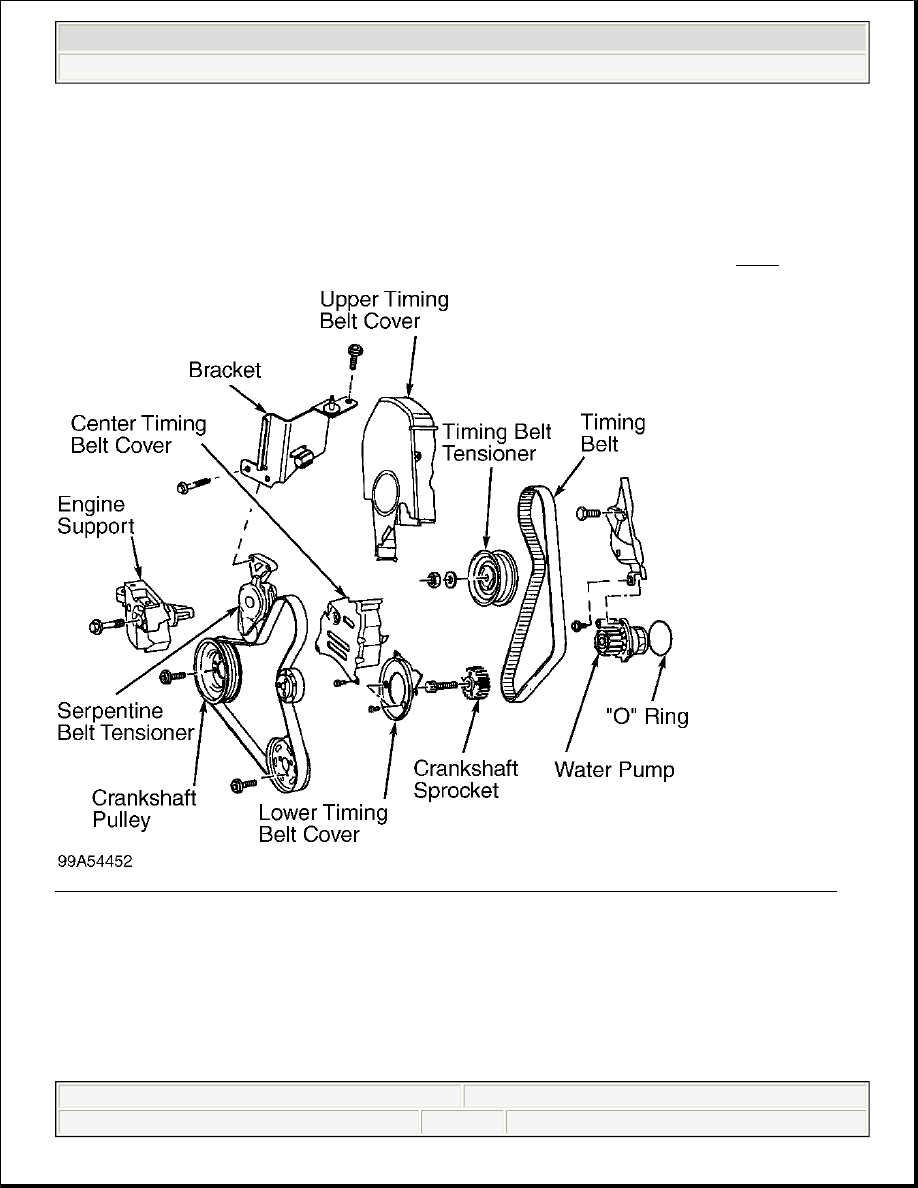

Fig. 4: Exploded View Of Timing Belt & Components (AEG, AVH, AZG, BDC & BEV Engine Codes)
Courtesy of VOLKSWAGEN UNITED STATES, INC.

CAUTION: To prevent valves from contacting piston, DO NOT rotate camshaft or

crankshaft with timing belt removed.



2003 Volkswagen New Beetle GLS

VOLKSWAGEN 2.0L 4-Cylinder - AEG, AVH, AZG, BDC & BEV Engines



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:41:22 AM

Page 5

© 2004 Mitchell Repair Information Company, LLC.



2003 Volkswagen New Beetle GLS

VOLKSWAGEN 2.0L 4-Cylinder - AEG, AVH, AZG, BDC & BEV Engines



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:41:22 AM

Page 6

© 2004 Mitchell Repair Information Company, LLC.

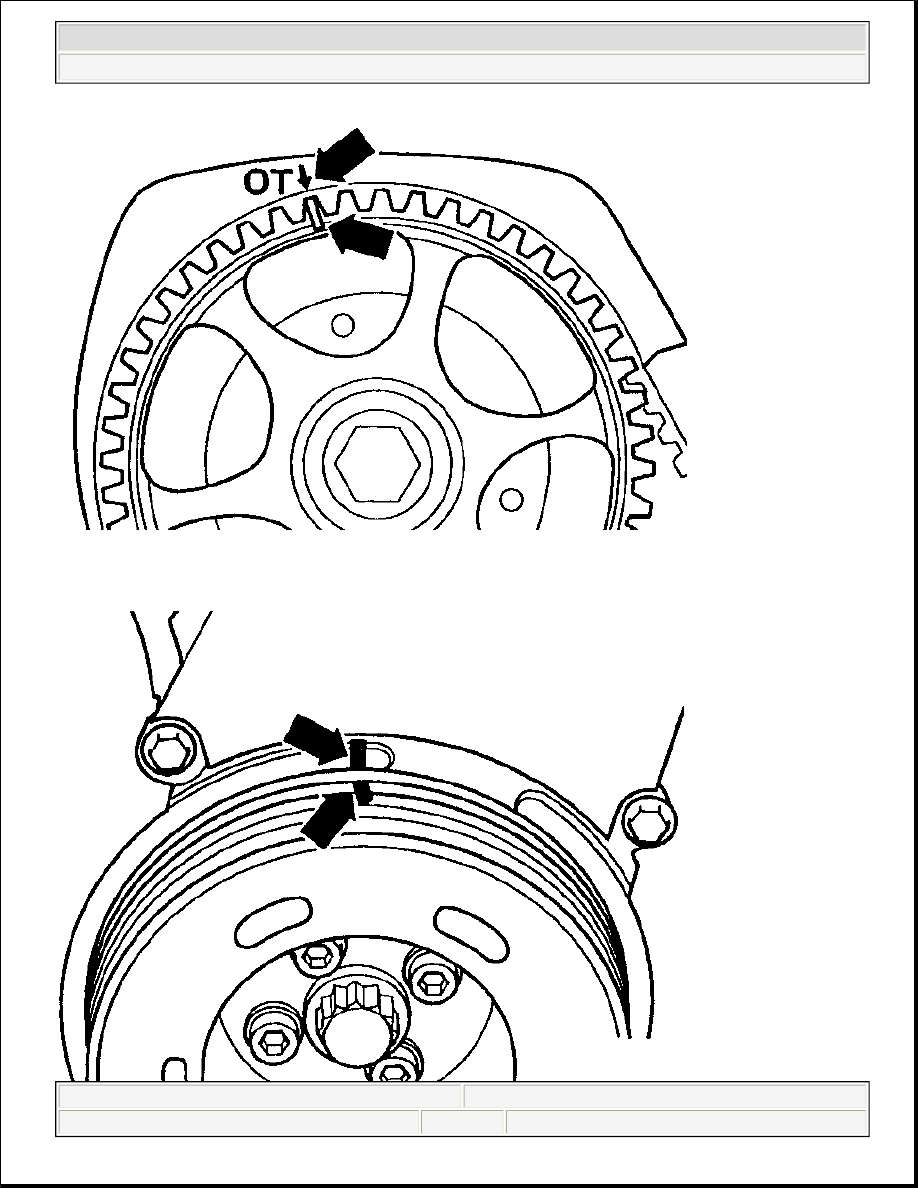

Fig. 5: Aligning Crankshaft & Camshaft Timing Marks
Courtesy of VOLKSWAGEN UNITED STATES, INC.

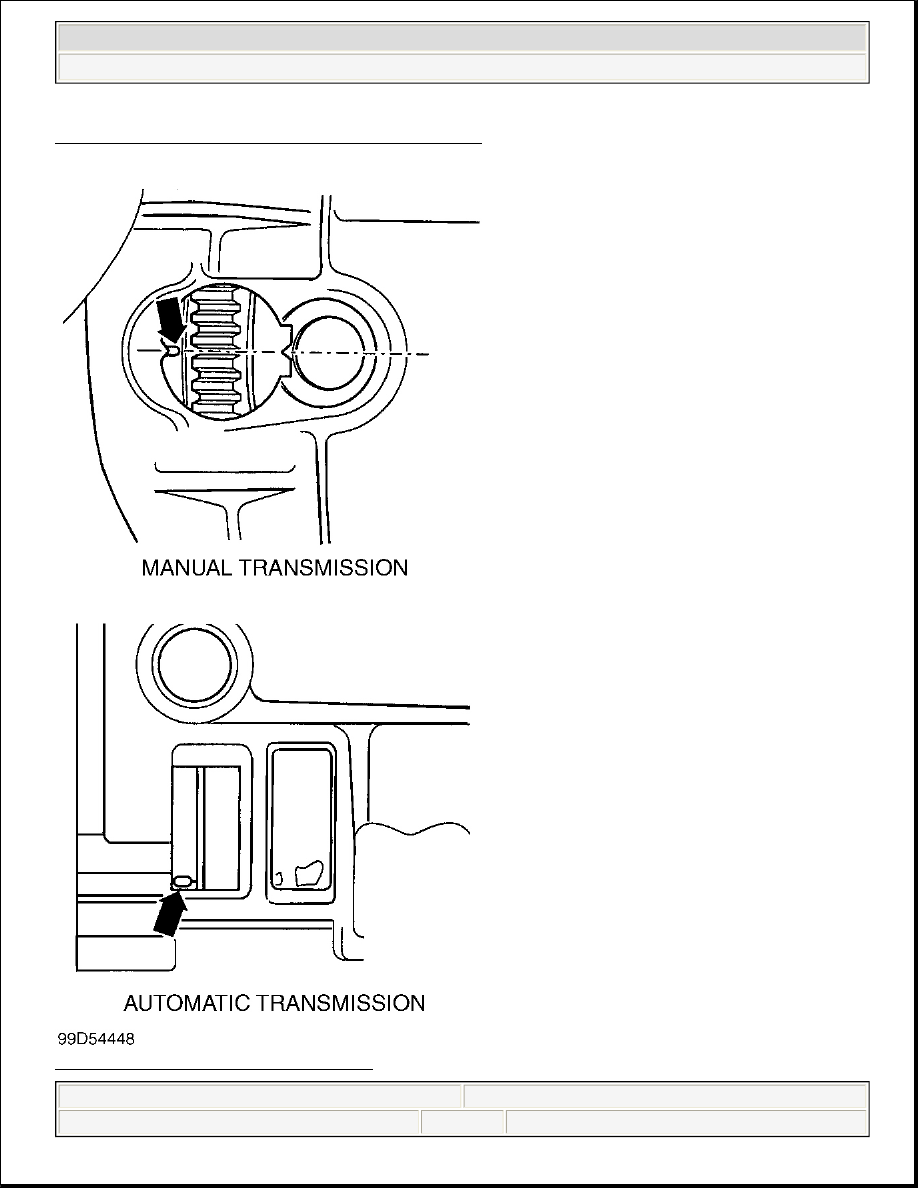

Fig. 6: Locating TDC Mark on Transaxle



2003 Volkswagen New Beetle GLS

VOLKSWAGEN 2.0L 4-Cylinder - AEG, AVH, AZG, BDC & BEV Engines



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:41:22 AM

Page 7

© 2004 Mitchell Repair Information Company, LLC.
