Volkswagen New Beetle. Manual - part 1688





If the specification is obtained:

z

Press --> button.

z

Press buttons -0- and -6- for function "End output" and confirm entry with -Q- button.

z

Switch off ignition.

Continuation

If the oxygen sensor control in display zone 1 does not fluctuate as stated:

z

Press --> button.

z

Press buttons -0- and -6- for function "End output" and confirm entry with -Q- button.

z

Test drive vehicle to remove possible residue on oxygen sensor and repeat check.

Observe the valid safety precautions when carrying out a road test, see SAFETY PRECAUTIONS .

If the specifications in display zone 1 are not obtained even after a test drive, or the value does not
fluctuate by at least 2%:

z

Check oxygen sensor before Three Way Catalytic Converter (TWC) for aging, see OXYGEN SENSOR
AGING, OXYGEN SENSOR BEFORE THREE WAY CATALYTIC CONVERTER (TWC),
CHECKING
 .

Evaluating display zone 33, display zones 1 - oxygen sensor control learned values before Three Way
Catalytic Converter (TWC)


EVALUATING DISPLAY ZONE 33, DISPLAY ZONES 1 - OXYGEN SENSOR CONTROL LEARNED
VALUES BEFORE THREE WAY CATALYTIC CONVERTER (TWC) - 1 OF 2


Appears on
display

Possible cause

Corrective action

Low oxygen
sensor control
learned values

z

Low learned values at idling but

with normal learned values at part

throttle: possible oil dilution (high

level of fuel in oil)

z

Fuel injector leaking

z

Fuel pressure too high

z

EVAP solenoid valve 1

permanently open

z

Mass Air Flow (MAF) sensor

malfunctioning

z

Heated Oxygen Sensor (HO2S)

malfunctioning or oxygen sensor

soiled

z

Check if it disappears after highway

drive or oil change

z

Check fuel injector, see FUEL

INJECTORS, CHECKING

z

Check fuel pressure regulator and

holding pressure, see FUEL

PRESSURE REGULATOR AND

HOLDING PRESSURE, CHECKING

z

Check EVAP solenoid valve 1, see

OUTPUT DIAGNOSTIC TEST

MODE (DTM)

z

Check Mass Air Flow (MAF) sensor,

see MASS AIR FLOW (MAF)

SENSOR, CHECKING



2003 Volkswagen New Beetle GLS

1998-2004 ENGINE PERFORMANCE Multiport Fuel Injection (MFI) , 1.8L AWP, AWV - New Beetle



EVALUATING DISPLAY ZONE 33, DISPLAY ZONES 1 - OXYGEN SENSOR CONTROL LEARNED
VALUES BEFORE THREE WAY CATALYTIC CONVERTER (TWC) - 2 OF 2


Possible causes of malfunction if sensor control frequency is too slow:

z

Slots or holes in sensor body are blocked

z

Sensor vent hole in area of connecting wire is blocked

z

Sensor has been overheated (glazed)

z

Sensor has been damaged by leaded fuel

Checking Oxygen Sensor wiring for oxygen sensor 1

z

Remove inner plenum chamber cover, left:

See PLENUM CHAMBER INNER COVER, REMOVING AND INSTALLING

z

Connect VAG 1598/31 test box to control module wiring harness. Motronic Engine Control Module
(ECM) -J220- is not connected by this action.

z

Check Heated Oxygen Sensor (HO2S),

see FUEL INJECTION SYSTEM

COMPONENTS, CHECKING

Appears on
display

Possible cause

Corrective action

High oxygen
sensor control
learned values

z

High learned values at idle speed,

not so high learned values at part

throttle: possible unmetered air in

area of intake manifold

z

Unmetered air between Mass Air

Flow (MAF) sensor and throttle

valve

z

Fuel injector blocked

z

Mass Air Flow (MAF) sensor

malfunctioning

z

Fuel pressure too low

z

Heated Oxygen Sensor (HO2S)

malfunctioning or oxygen sensor

soiled

z

Unmetered air at exhaust manifold

gasket

z

Check intake air system for leaks, see

INTAKE AIR SYSTEM

(UNMETERED AIR), CHECKING

FOR LEAKS

z

Repair cause

z

Check quantity injected, see FUEL

INJECTORS, CHECKING

z

Check Mass Air Flow (MAF) sensor,

see MASS AIR FLOW (MAF)

SENSOR, CHECKING

z

Check fuel pressure regulator and

holding pressure, see FUEL

PRESSURE REGULATOR AND

HOLDING PRESSURE,

CHECKING

z

Check Heated Oxygen Sensor (HO2S),

see FUEL INJECTION SYSTEM

COMPONENTS, CHECKING



2003 Volkswagen New Beetle GLS

1998-2004 ENGINE PERFORMANCE Multiport Fuel Injection (MFI) , 1.8L AWP, AWV - New Beetle



Fig. 106: Connecting VAG 1598/31 Test Box To Control Module Wiring Harness
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Remove protective cover -arrows- and separate 6-pin connector (black) -1- to Heated Oxygen Sensor
(HO2S) before Three Way Catalytic Converter (TWC) -G39-.



2003 Volkswagen New Beetle GLS

1998-2004 ENGINE PERFORMANCE Multiport Fuel Injection (MFI) , 1.8L AWP, AWV - New Beetle



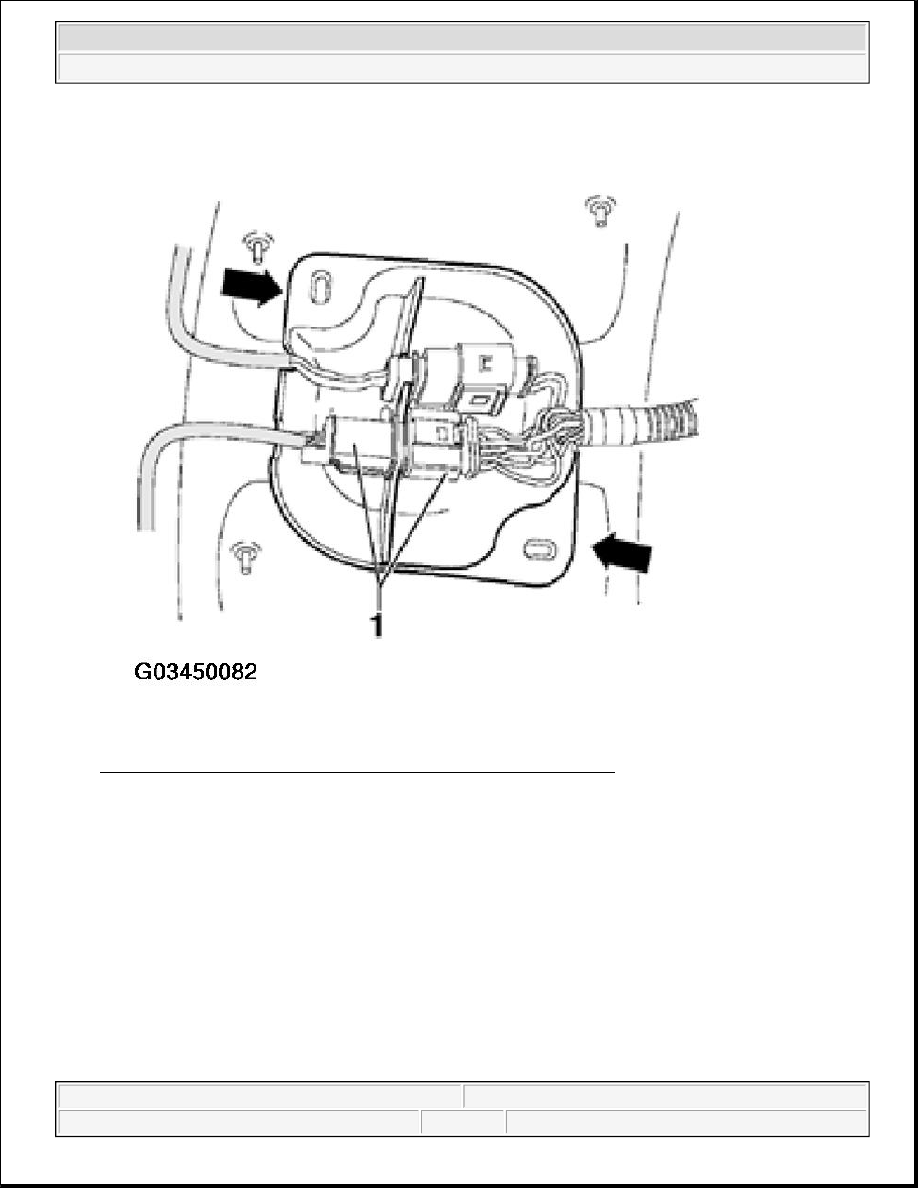

Fig. 107: Separating 6-Pin Connector To HO2S -G39- Before TWC
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Check wiring for open circuit between test box and 6 -pin connector (to control module) according to
Electrical Wiring Diagram.

z

terminal 1 + socket 70

z

terminal 2 + socket 71

z

terminal 5 + socket 51

z

terminal 6 + socket 52

Wire resistance: Max. 1.5



2003 Volkswagen New Beetle GLS

1998-2004 ENGINE PERFORMANCE Multiport Fuel Injection (MFI) , 1.8L AWP, AWV - New Beetle
