Фольксваген Транспортёр. Щиток приборов: тахометр, датчик тормозной системы



Фольксваген Транспортёр. Щиток приборов: тахометр, датчик тормозной системы

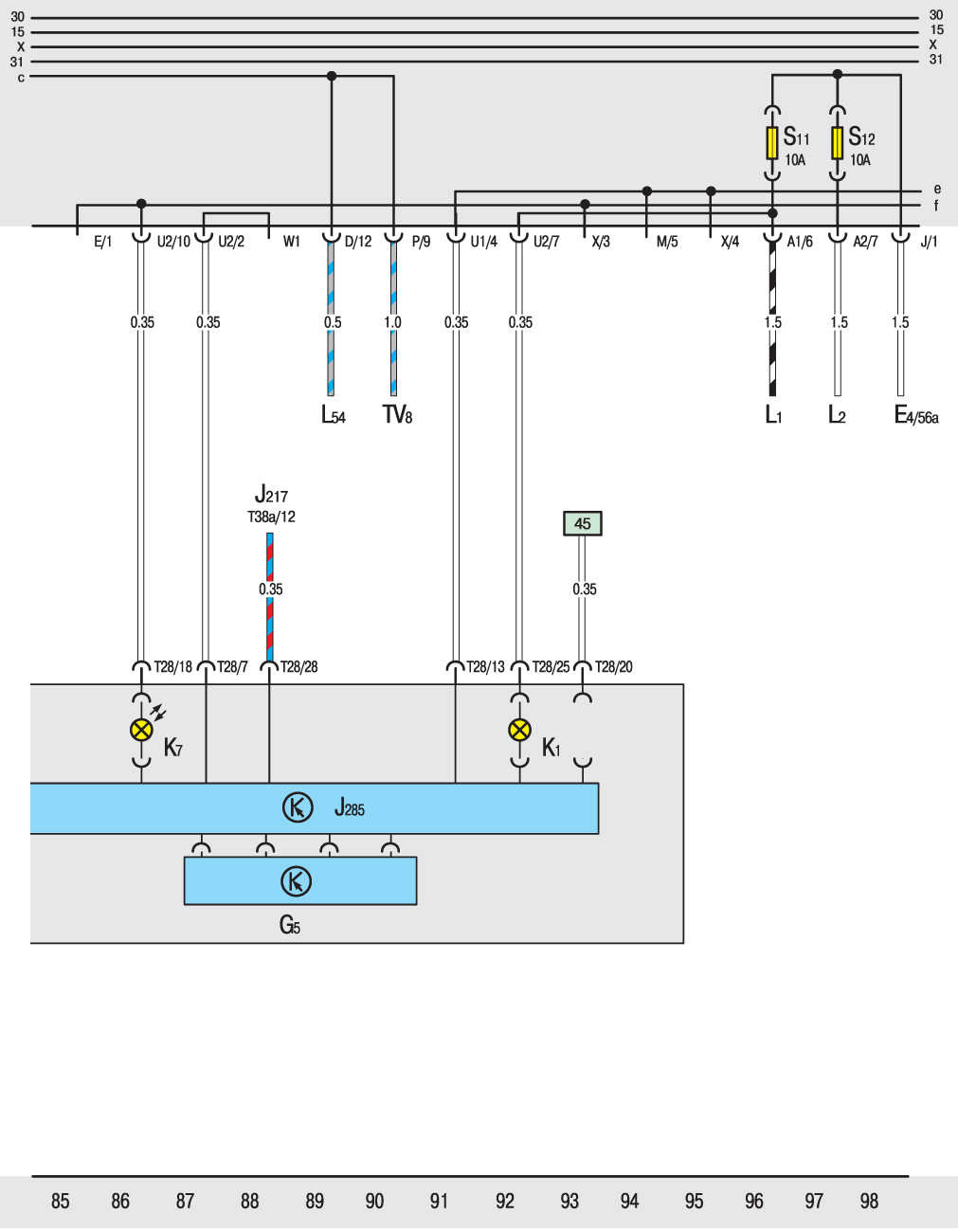

10.20.13. Щиток приборов: тахометр, датчик тормозной системы

ОБЩИЕ СВЕДЕНИЯ

10.20.13 Щиток приборов: тахометр, датчик тормозной системы Volkswagen Transporter
Е4. Выключатель ближнего света фар и светового предупреждающего сигнала
G5. Тахометр
J285. Блок управления контрольными лампами
К1. Контрольная лампа включения фар
К7. Контрольная лампа тормозной системы
и ручного тормоза
L1. Двухнитевая лампа левой фары
L2. Двухнитевая лампа правой фары
L54. Лампа подсветки при регулировке фар
L75. Лампа подсветки цифрового указателя
Т28. 28-контактный штекериборного щитка
TV8. Провод на клемму 58b
Y5. Указатель переключения на высшую передачу (автоматическая трансмиссия)
