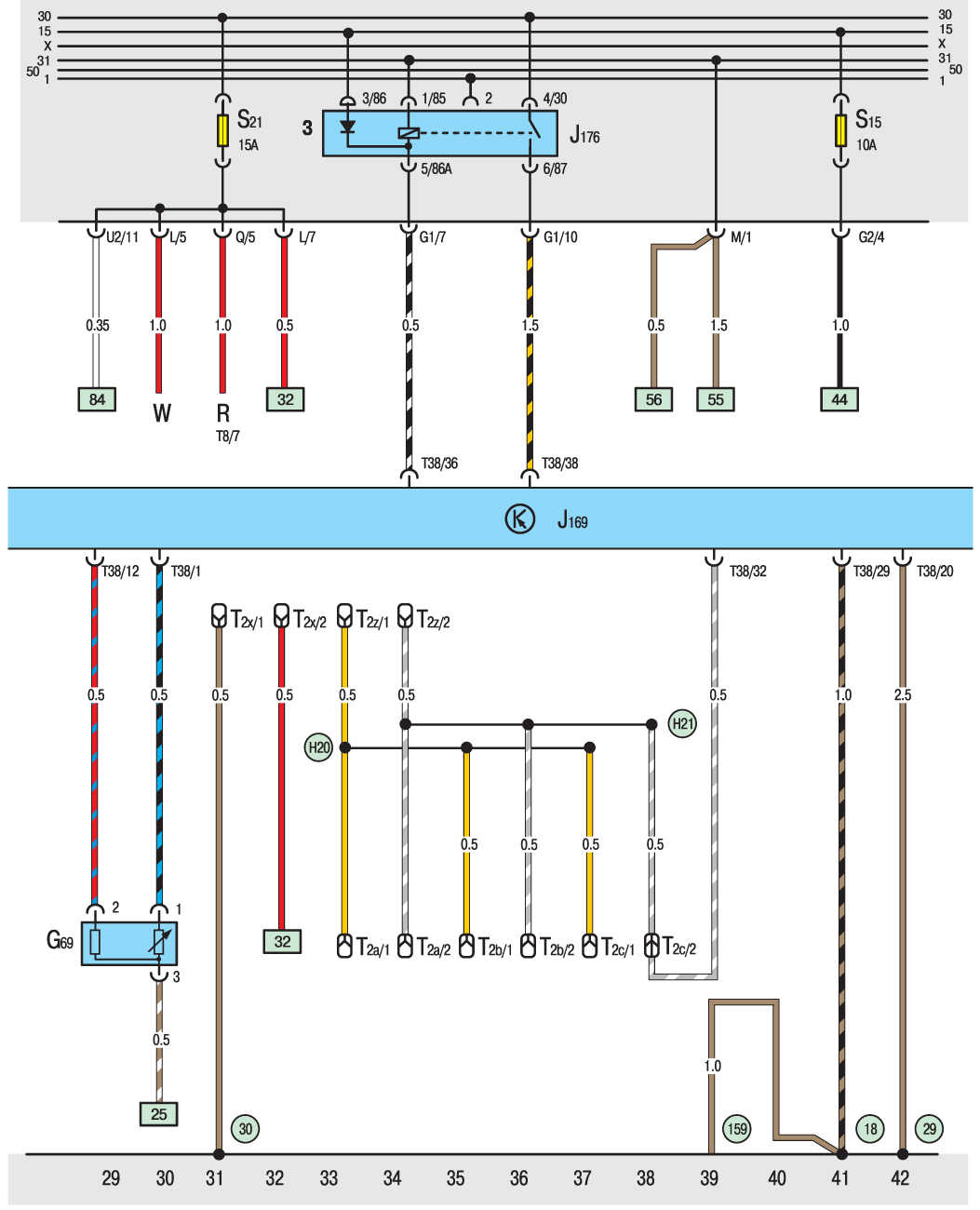

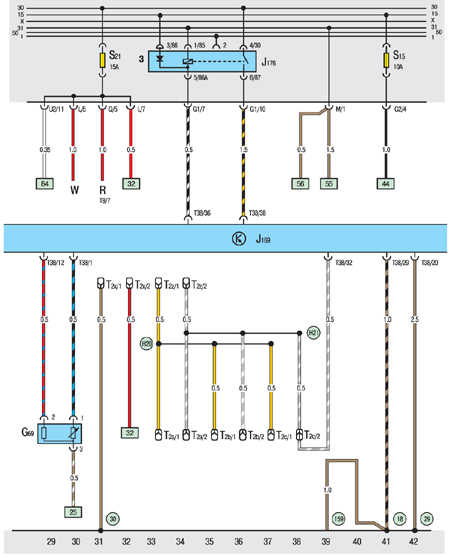

10.20.9. Блок управления впрыском топлива Digifant, блок самодиагностики
| ОБЩИЕ СВЕДЕНИЯ |
 |
| G69. Электромагнитное реле с потенциометром (00518-2212) J169. Блок управления системы впрыска топлива Digifant J176. Электронный распределитель системы Digifant R. Радиоприемник Т2а. 2-контактное штекерное соединение, сзади слева за панелью приборов* Т2b. 2-контактное штекерное соединение, сзади слева за панелью приборов* Т2с. 2-контактное штекерное соединение, сзади слева за панелью приборов Т2х. 2-контактное (черное) штекерное соединениие с релейной платой и блоком самодиагностики, сзади блока |
T2z. 2-контактное (белое) штекерное
соединение с релейной платой и блоком самодиагностики, сзади блока Т38. 38-контактный разъем к блоку управления системы Digifant W. Плафон в салоне 18. Соединение массы с блоком двигателя 29. Соединение массы с аккумуляторной батареей 30. Соединение массы с релейной платой 159. Соединение массы в моторном отделении автомобиля Н20. 1-соединение проводов блока диагностики Н21. 2-соединение проводов блока диагностики |
* относится только к автомобилям, оснащенных электронным блоком самодиагностики
