Фольксваген Транспортёр. Замена графитовых щеток генератора и проверка регулятора напряжения

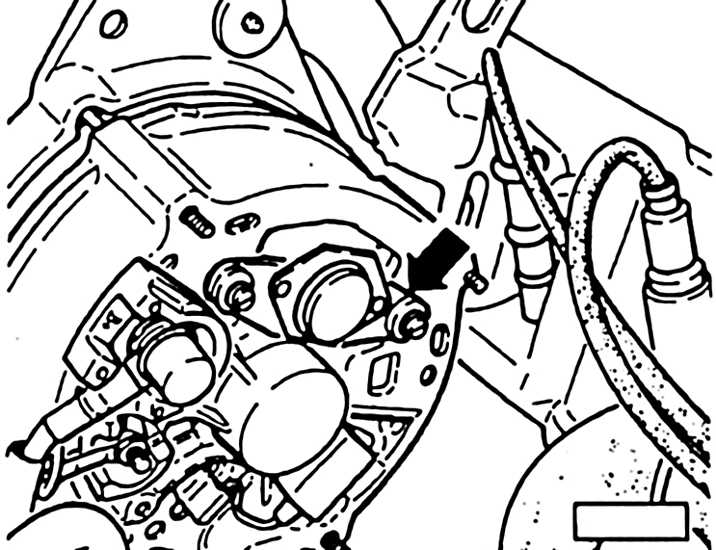

Генератор BOSCH

Стрелкой указано расположение регулятора напряжения.

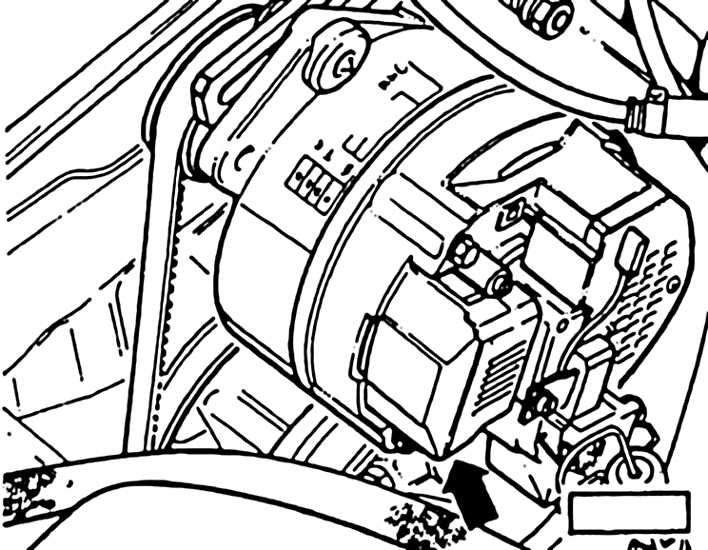

Генератор VALEO

Стрелкой указано расположение регулятора напряжения.

В зависимости от оснащения, могут быть установлены генераторы различных фирм. Снятие графитовых щеток у генераторов BOSCH и VALEO возможна при установленном генераторе. Длина новых щеток равна 12 мм.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

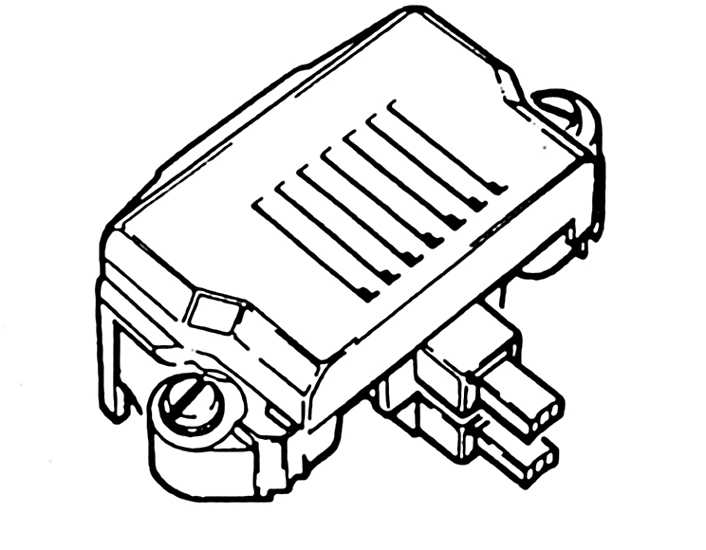

1. Отсоединить кабель массы (-) от аккумуляторной батареи. Предупреждение аккумуляторной батареи стирается память радиоприемника и электронных блоков управления. Если радиоприемник закодирован, то перед отсоединением аккумуляторной батареи записать радиокод. Без ввода кода, после подсоединения аккумуляторной батареи, радиоприемник работать не будет. 2. Отвинтить и осторожно снять регулятор напряжения на обратной стороне генератора (2 винта). 3. Заменить графитные щетки, если длина составляет 5 мм или менее, отпаяв перед тем многожильный провод. 4. Проверить износ коллектора, при необходимости проточить и отшлифовать. 5. Почистить контакты, проверить состояние контактных пружин, ослабшие заменить.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

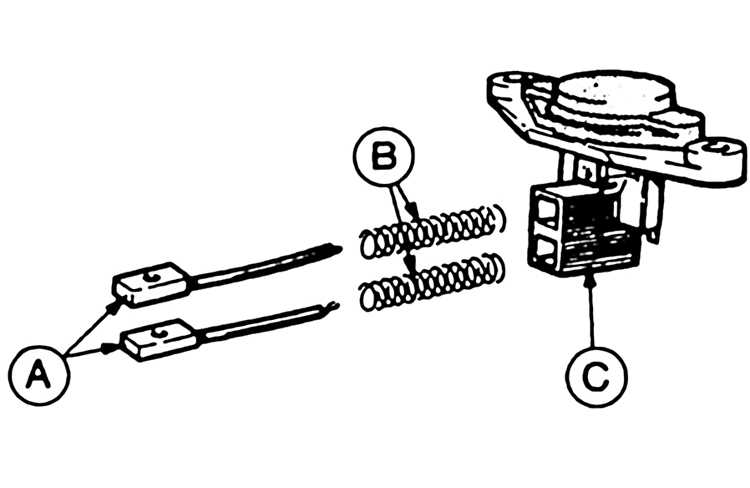

1. Установить графитные щетки (А) и пружины (В) в держатель щеток (С) и припаять соединения. 2. Для того чтобы при пайке новых графитных щеток припой не попал высоко на многожильный провод, удерживать его плоскими клещами. Предупреждение высоко припой делает многожильный провод жестким и графитные щетки не работают. 3. Изолировочный шланг многожильного провода должен быть закреплен рядом с местом припоя у имеющихся пружин. 4. После установки новых графитных щеток, проверить легкость хода их в держателе щеток. 5. Регулятор напряжения закрепить вначале от руки одним винтом, затем осторожно установить на место и закрепить окончательно. 6. Подсоединить кабель массы к аккумуляторной батарее. Предупреждение батарею подсоединять только при выключенном зажигании, в противном случае выйдет из строя блок управления системой впрыска. 7. Установить время на часах. 8. Ввести противоугонный радиокод.
