Фольксваген Транспортёр. Стабилизатор напряжения

10.14. Стабилизатор напряжения

ОБЩИЕ СВЕДЕНИЯ

Проверка стабилизатора

10.14 Стабилизатор напряжения Volkswagen Transporter

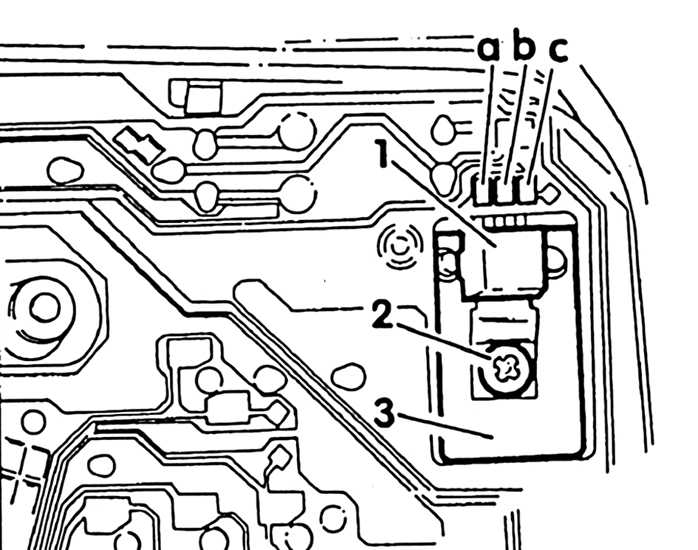

1. Стабилизатор напряжения

2. Винт крепления

3. Радиатор

Стабилизатор поддерживает постоянное напряжение на приборах. Стабилизатор необходимо проверять, если указатели температуры охлаждающей жидкости и запаса топлива дают неправильные значения.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять козырек и крышку щитка приборов.

2. Снять левый прибор.

Предупреждение батарею не отсоединять.

с аналоговыми часами или тахометром стабилизатор напряжения находится в оправе на печатной плате позади правого прибора.

3. Включить зажигание.

Проверка входного напряжения

4. Подсоединить вольтметр к плюсовому входу (клемма 15) (а) и массе (b). Требуемое значение: примерно напряжение аккумуляторной батареи (12 В). В противном случае, найти обрыв по электросхеме.

Проверка выходного напряжения

5. Подсоединить вольтметр к выходному полюсу (с) и массе (b). Требуемое значение: 9,5–10,5 В, в противном случае, обрыв в токопроводящей фольге или неисправен стабилизатор напряжения. Заменить неисправную деталь.

Предупреждение фольгу отдельно заменить нельзя. Заменяется весь щиток приборов.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выключить зажигание.

2. Вывинтить винт крепления (2) и вынуть вниз из контактов (а, b, с) стабилизатор напряжения.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Три соединения установить правильно в контакты (а, b, с).

2. Привинтить надежно стабилизатор напряжения к радиатору. Радиатор (3) служит для отвода тепла, образующегося во время работы. Поэтому без радиатора стабилизатор не устанавливать.
