Фольксваген Транспортёр. Задняя дверь



Фольксваген Транспортёр. Задняя дверь

9.5. Задняя дверь

ОБЩИЕ СВЕДЕНИЯ

Задняя дверь багажника

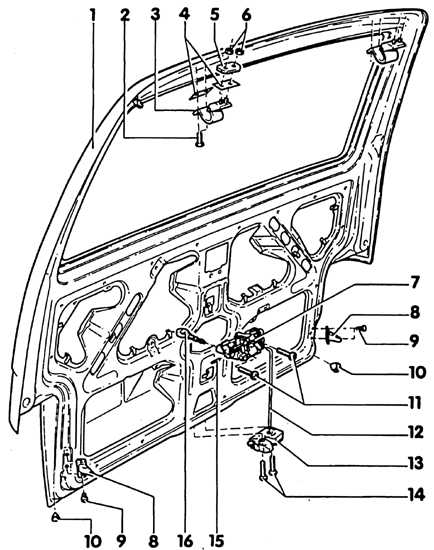

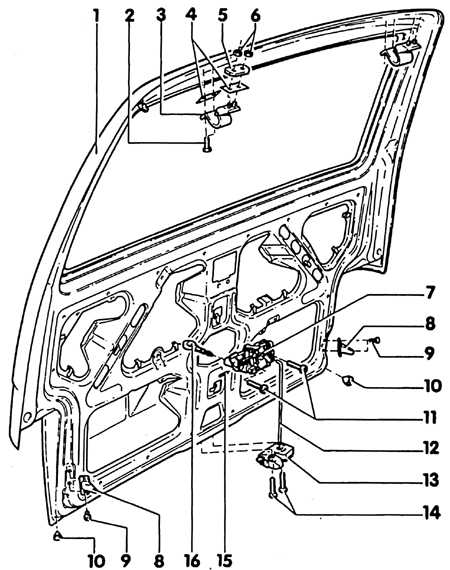

9.5 Задняя дверь Volkswagen Transporter
1. Задняя дверь
2. Крестообразный винт, 20 Н·м
3. Шарнир
4. Уплотнительная пластина
5. Дистанционная пластина
6. Шестигранная гайка
7. Привод замка
8. Направляющая цапфа
9. Винт, 10 Н·м
10. Пробка
11. Винт, 20 Н·м
12. Тяга
13. Замок
14. Шестигранный винт, 20 Н·м
15. Пустотелый штифт
16. Цилиндрический замок

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
9.5 Задняя дверь Volkswagen Transporter 1. Снять внутреннюю обшивку (2), для этого вывинтить торцевым шестигранным ключом клипсы (3). При последующей сборке клипсы не ввинчивать, а просто запрессовывать (1 – дверь).
2. Отсоединить обогрев заднего стекла, освещение номерного знака, если имеется электродвигатель дворника и центральный замок и вынуть проводку из крышки багажника.
3. Подпереть крышку или воспользоваться для поддержки посторонней помощью.
4. Отсоединить газовый амортизатор двери багажника.
5. Вывинтить крестообразные винты шарниров и снять дверь багажника.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка осуществляется в обратной последовательности.
2. Крестообразные винты шарниров затягивать моментом 20 Н·м.
