Фольксваген Транспортёр. Крышка капота



Фольксваген Транспортёр. Крышка капота

9.4. Крышка капота

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

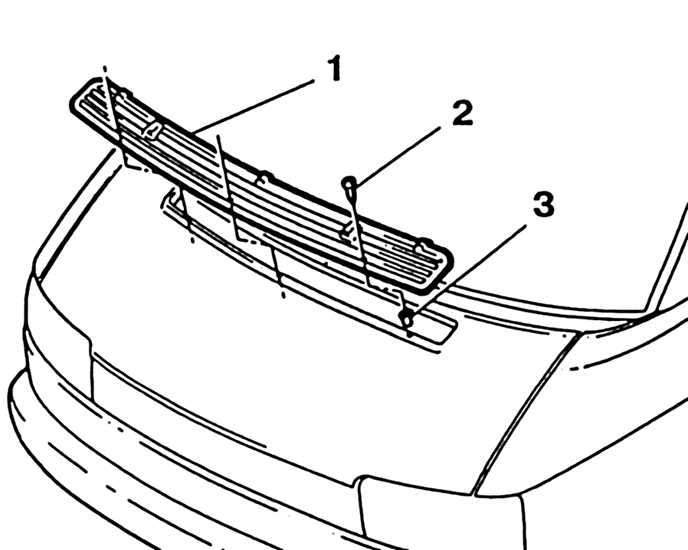

9.4 Крышка капота Volkswagen Transporter 1. Вывинтить 3 крестообразных винта (2). Осторожно подцепить и вынуть решетку (1) (3 – распорные гайки).
2. Отсоединить шланг от водяных жиклеров мойки стекла, освободить из клипс и вынуть из крышки капота.

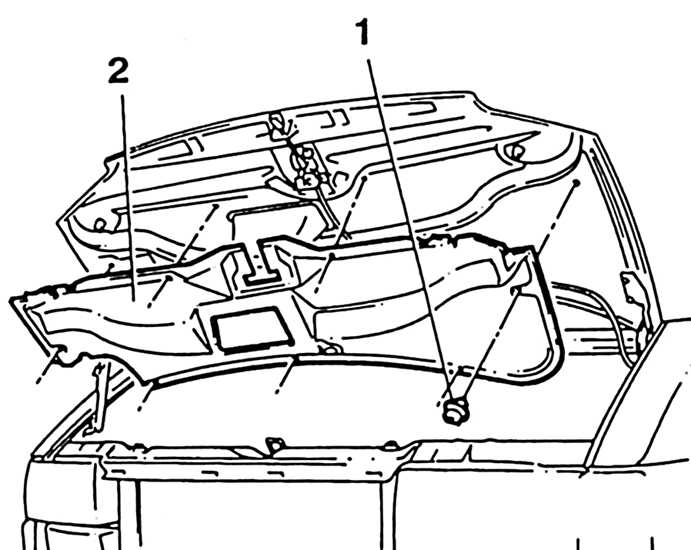

9.4 Крышка капота Volkswagen Transporter 3. Касается машин с шумопоглотителем на крышке капота: открыть крышку капота, повернуть клипсу (1) на 60° и вынуть. Снять шумопоглотитель (2).
4. Если имеется, отсоединить лампу освещения моторного отсека.

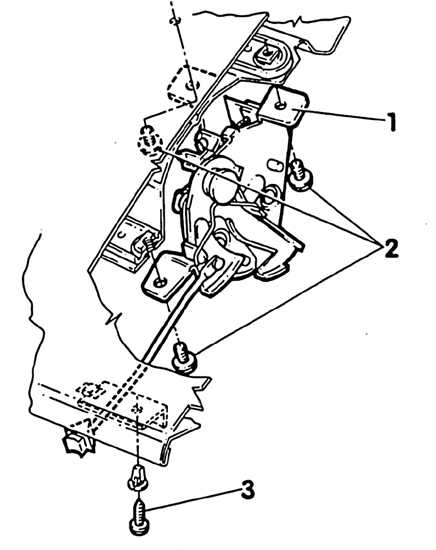

9.4 Крышка капота Volkswagen Transporter 5. Снять замок крышки (1). Для этого вывинтить крестообразный винт (3) и шестигранный винт (2), снять замок и отсоединить гибкий тросик привода замка от крышки.
6. Если крышка капота будет устанавливаться вновь, очертить фломастером головки винтов шарниров, это облегчит сборку.
7. Вывинтить шестигранные винты шарниров справа и слева, придерживая при этом с посторонней помощью крышку капота. Подложить вначале справа и слева ветошь для того, чтобы не повредить лакировку.
8. Снять крышку капота.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Привинтить крышку капота к шарнирам, не затягивая сильно.
2. Закрыть крышку капота и выверить ее положение.
3. Осторожно открыть крышку капота и затянуть винты шарниров.
4. Зажать гибкий тросик в клипсах и установить замок.
5. Надеть шланг на водяные жиклеры мойки лобового стекла и расположить в крышке капота.
6. Если имеется, установить лампу освещения моторного отсека и шумопоглотитель.
9.4 Крышка капота Volkswagen Transporter 7. Установить решетку (1) и закрепить винтами (указаны стрелками).
8. Заменить распорные гайки (3) (см. рис. выше).
