2.14.5. Проверка датчика Холла
Проверка наличия наряжения
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоединить штекер датчика
Холла (на распределителе зажигания). |
|

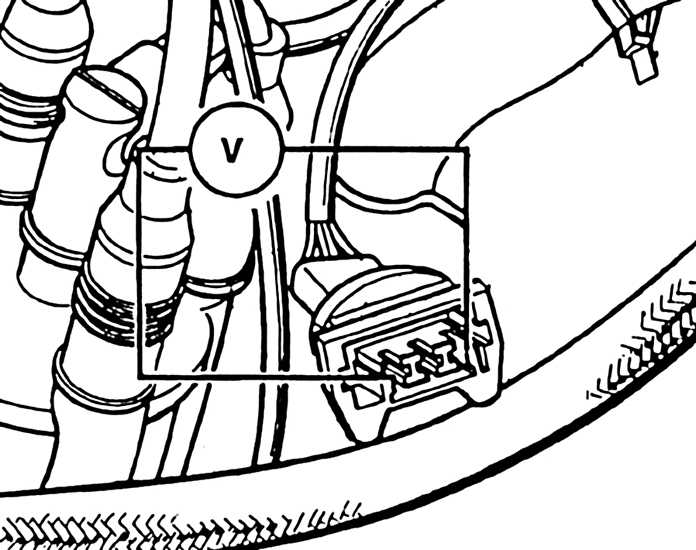

2. Подсоединить вольтметр к наружным
контактам. |
| 3. Включить зажигание. |
| 4. Требуемое значение: не менее
10 В. В противном случае неисправен прибор управления. |
| 5. Выключить зажигание. |
|
Проверка работы
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоединить штекер клапана
холодного запуска и многоконтактный штекер впрыскивающих клапанов. |
| 2. Снять резиновую насадку штекера
с датчика Холла и отсоединить штекер датчика. |
|

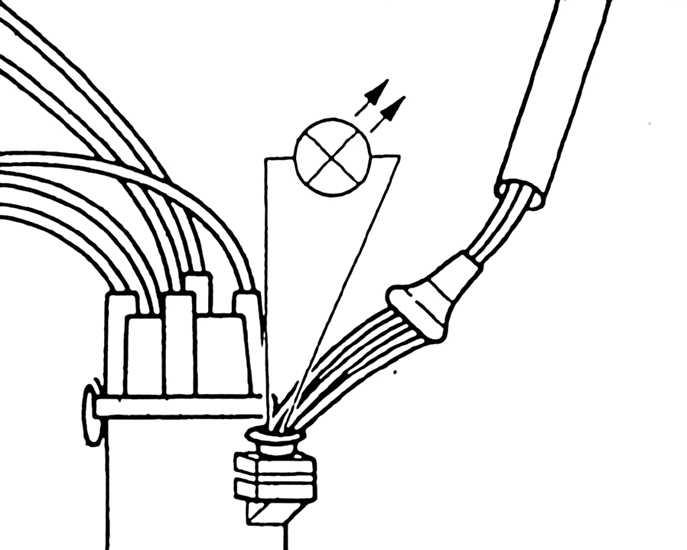

3. Подсоединить диодный индикатор
к среднему и наружному проводам штекера датчика Холла. |
Предупреждение
проверки не касаться рукой подсоединенных частей трансформатора
и проводов индикатора.
|
| 4. Включить стартер. |
| 5. Светодиод должен мигать, в противном
случае неисправен датчик Холла. В этом случае у 4-цилиндрового двигателя
заменить распределитель зажигания, у 5-цилиндрового двигателя разобрать
распределитель зажигания и заменить датчик Холла. |
| 6. Подсоединить штекер клапана холодного
запуска и многоконтактное соединение впрыскивающих клапанов. |
|
