13.16. Замена лампочек внутреннего освещения

ОБЩИЕ СВЕДЕНИЯ

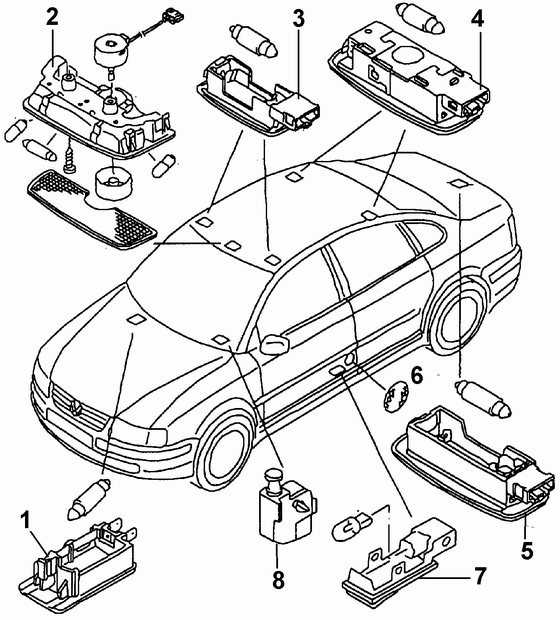

Расположение лампочек внутреннего освещения в автомобиле

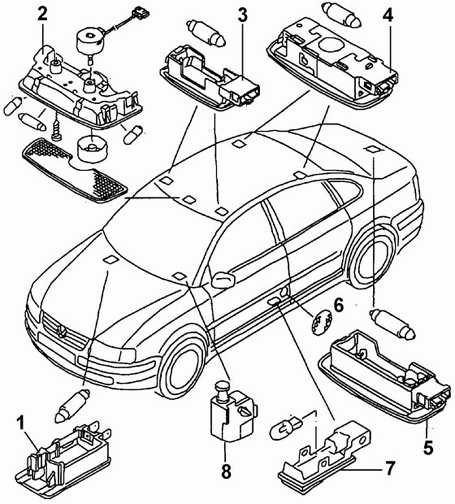

14.16 Замена лампочек внутреннего освещения Volkswagen Passat B5

1 – фонарь освещения вещевого ящика,
2 – передний фонарь освещения салона и светильник для чтения,
3 – передние фонари освещения салона,
4 – задние фонари освещения салона,

5 – фонарь освещения багажного отделения,
6 – рефлектор внутреннего освещения,
7 – входные фонари,
8 – выключатель контрольной лампы ручного тормоза

Лампочка переднего плафона и светильника для чтения

ПОРЯДОК ВЫПОЛНЕНИЯ

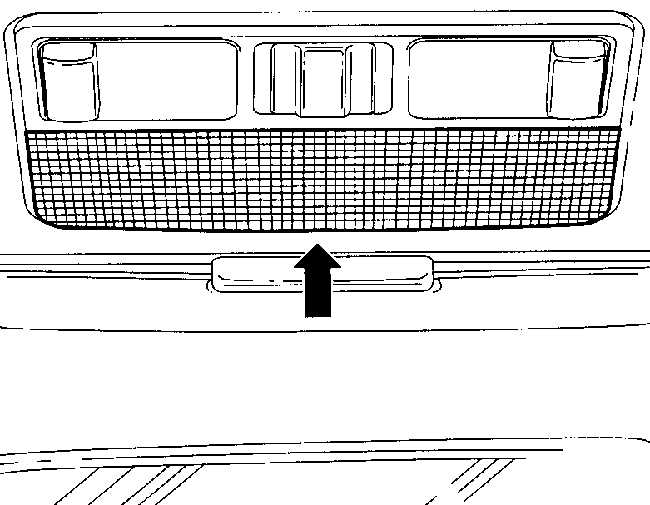

	1. Снимите рассеиватель. Для этого вставьте лезвие ножа или другой аналогичный предмет в щель между корпусом и рассеивателем (стрелка) и осторожно подденьте рассеиватель.
2. Нажмите и в этом положении поверните против часовой стрелки лампочку для извлечения ее из патрона.
3. Установите новую лампочку в патрон, нажмите и в этом положении поверните по часовой стрелке лампочку до фиксации ее в патроне.
4. Сначала приставьте рассеиватель обоими небольшими установочными выступами к рамке переключателя, затем надавите вверх в передней части до фиксации обоих длинных установочных выступов в держателе.

Задний плафон освещения салона

ПОРЯДОК ВЫПОЛНЕНИЯ

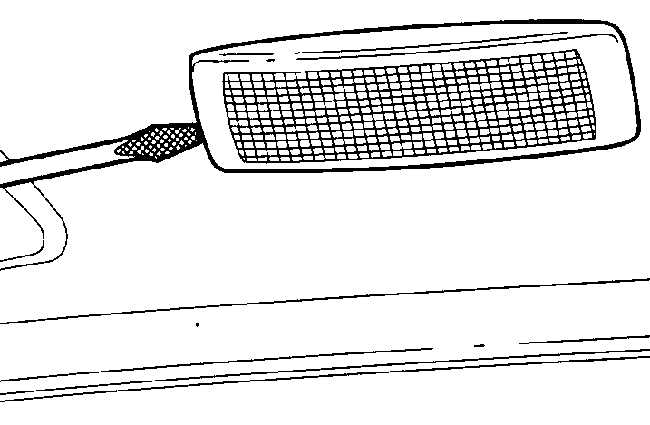

	1. Снимите целиком рамку плафона, для чего вставьте плоский конец отвертки между плафоном и обивкой потолка (стрелка) и осторожно подденьте ее отверткой.
2. На обратной стороне выдвиньте пластмассовую крышку в сторону.
3. Извлеките неисправную лампу и вставьте новую лампу.
4. Надвиньте сбоку крышку до ее фиксации.
5. Сначала установите рамку со стороны разъема, а затем вдавите ее в вырез в обивке потолка.

Входные фонари в двери

ПОРЯДОК ВЫПОЛНЕНИЯ

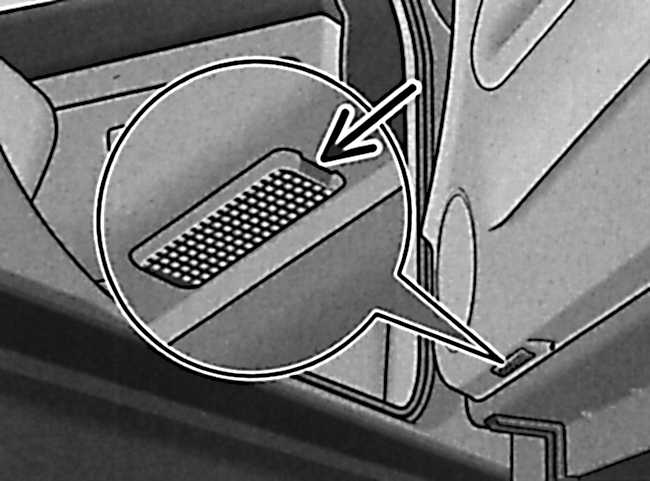

	1. Извлеките полностью ламподержатель. Для этого вставьте плоский конец отвертки в углубление (стрелка) между фонарем и обивкой двери и затем, поддев ламподержатель, поднимайте его до тех пор, пока не сможете вынуть его в направлении назад из обивки.
2. Извлеките неисправную лампу и вставьте новую лампу.
3. Сначала вставьте ламподержатель со стороны разъема и затем вдавите его в вырез в дверной обивке.
