8.2.4. Снятие и установка подшипников/ступиц задних колес

ОБЩИЕ СВЕДЕНИЯ

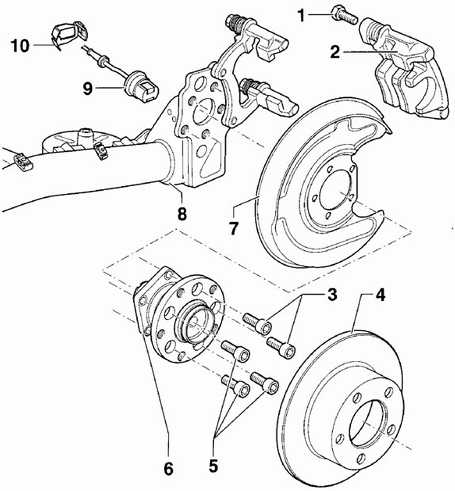

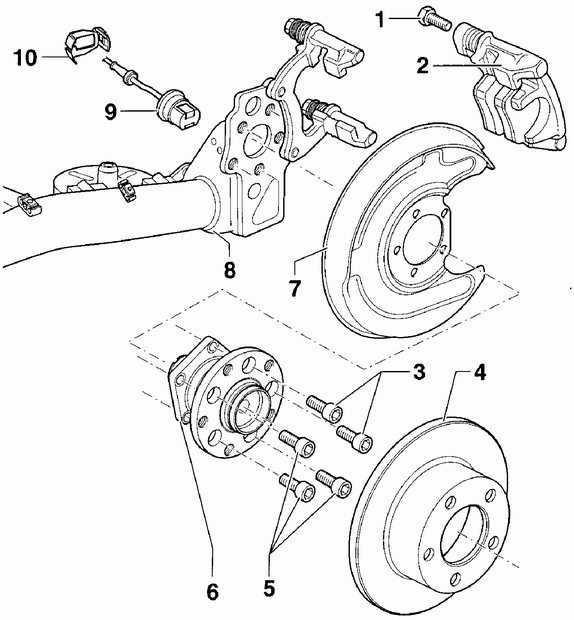

Элементы крепления подшипника/ступицы заднего колеса на переднеприводных автомобилях

9.2.4 Снятие и установка подшипников/ступиц задних колес Volkswagen Passat B5
1 – самоконтрящийся болт, 35 Нм,
2 – суппорт заднего тормоза,
3 – болты, 60 Нм,
4 – тормозной диск,
5 – болты, 60 Нм,
6 – подшипник/ступица заднего колеса,
7 – тампованный кожух,
8 – задняя балка,
9 – датчик вращения заднего колеса,
10 – фиксатор датчика вращения заднего колеса

Предупреждение использовать новый болт.

колеса 6 представляют собой единый узел. В этом случае не требуется регулировка подшипника заднего колеса.


Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

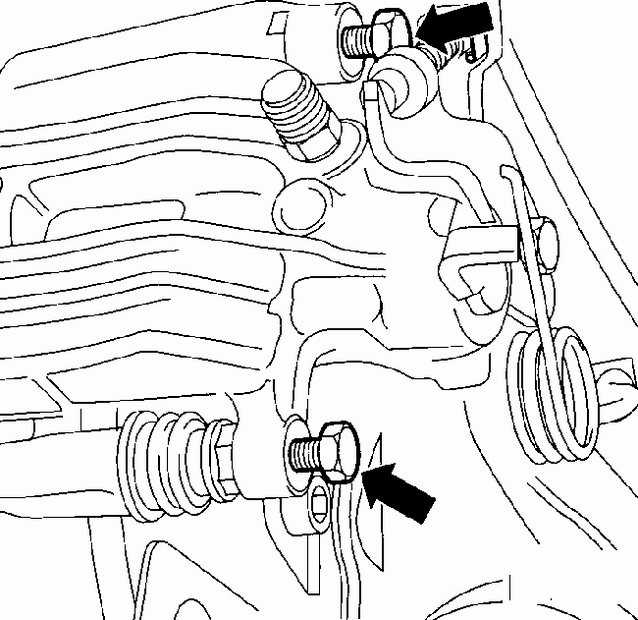

9.2.4 Снятие и установка подшипников/ступиц задних колес Volkswagen Passat B5 1. Отвинтите два болта крепления тормозного суппорта, при этом, используя тонкий гаечный ключ, удерживайте направляющий палец от проворачивания.
2. Снимите тормозные колодки.
3. Снимите тормозной диск.

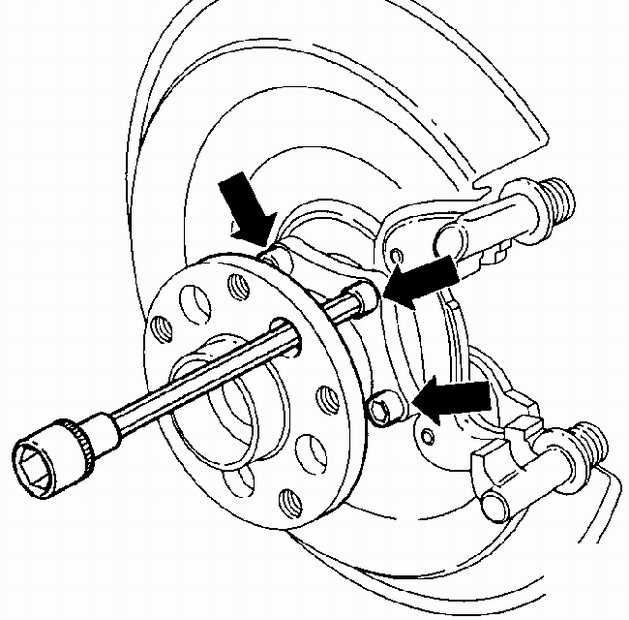

9.2.4 Снятие и установка подшипников/ступиц задних колес Volkswagen Passat B5 4. Через отверстие в ступице, отвинтите пять болтов крепления подшипника/ступицы заднего колеса.
5. Снимите подшипник/ступицу заднего колеса.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите подшипник/ступицу заднего колеса и привинтите болтами, затянув их моментом 60 Нм.
2. Установите тормозной диск.
3. Установите тормозные колодки.
4. Установите суппорт тормоза и закрепите его новыми самоконтрящимися болтами, при этом тонким гаечным ключом удерживайте направляющий палец от проворачивания.
