13.28. Снятие и установка переднего сиденья

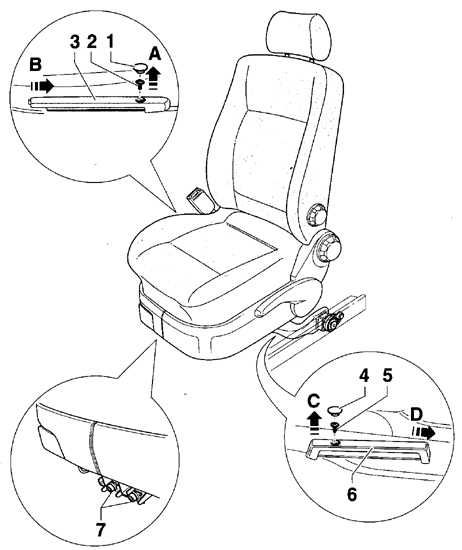

Элементы крепления переднего
сидения
1 – колпачок;
2 – винт;
3 – внутренняя направляющая сидения;
4 – колпачок;
5 – винт;
6 – внешняя направляющая сидения; |
А, В – последовательность снятия
декоративной накладки с внутренней направляющей сидения;
С, D – последовательность снятия декоративной накладки внешней направляющей
сидения;
7 – болты крепления сидения, 23 Нм |

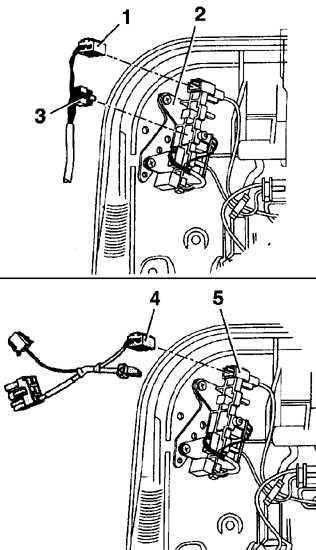

Расположение электрических
разъемов на переднем сидении с подушкой безопасности
|
|
1 – электрический разъем подушки безопасности;
2 – держатель электрических разъемов;
3 – электрический разъем обогрева сидения;
4 – электрический разъем переходника VAG-5094;
5 – гнездо электрического разъема на переднем сидении |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Для снятия переднего сидения необходимо
использовать специальный переходник VAG-5094 для подушек безопасности. |
| 2. Выключите зажигание и снимите провод массы
с аккумулятора. |
| 3. Переместите переднее сидение до упора вперед.
Снимите колпачок и вывинтите винт крепления декоративной накладки
внутренней направляющей сидения. |
| 4. Снимите декоративную накладку внутренней
направляющей переднего сидения, для чего приподнимите заднюю часть
накладки (стрелка А) и, перемещая назад накладку (стрелка В), снимите
ее с направляющей (см. рис. Элементы крепления переднего
сидения). |
| 5. Снимите колпачок и вывинтите винт крепления
наружной декоративной накладки направляющей сидения. |
| 6. Снимите декоративную накладку с внешней направляющей
переднего сидения, для чего приподнимите переднюю часть накладки (стрелка
С) и, перемещая ее назад (стрелка D), снимите ее с направляющей. |
| 7. Переместите переднее сидение до упора назад. |
| 8. Вывинтите болты (7) крепления переднего сидения.
Перемещая назад, освободите переднее сидение из направляющих и извлеките
его из салона автомобиля. |
|
Предупреждение
разъемов системы воздушной подушки безопасности переднего сидения снимите с
тела статическое электричество, для чего на короткое время дотроньтесь руками
до кузова.
разъем боковой подушки безопасности (1) от основания разъема (2) (см. рис.
Расположение электрических
разъемов на переднем сидении с подушкой безопасности).
электрический разъем (3) обогрева переднего сидения.
разъем (4) переходника VAG-5094 к электрическому разъему (5).
VAG-5094 должен быть подсоединен к разъему все время, пока снято переднее сидение.
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка производится в последовательности,
обратной снятию. |
| 2. Затяните болты крепления переднего сидения
моментом 25 Нм. |
| 3. Подсоедините провод массы к аккумулятору. |
| 4. Если контрольная лампа подушки безопасности
после установки переднего сидения горит, что свидетельствует о наличии
неисправности, необходимо обратиться в специализированную мастерскую
для вызова из памяти блока записанных в нее неисправностей. |
|
