13.23. Снятие и установка накладок порогов

ОБЩИЕ СВЕДЕНИЯ

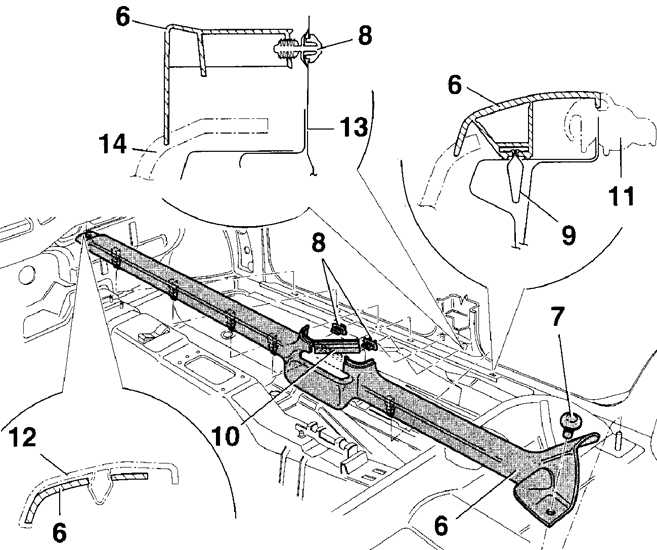

Элементы крепления накладки порогов

13.23 Снятие и установка накладок порогов Volkswagen Golf IV
6 – накладка порога;
7 – нажимная кнопка;
8 – пружинный зажим крепления;
9 – зажимы 5 шт.;
10 – накладка;
11 – внутреннее уплотнение двери;
12 – облицовка передней стойки;
13 – центральная стойка;
14 – ковровое покрытие

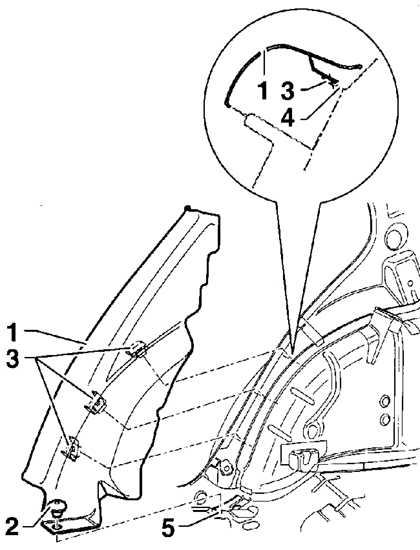

Элементы крепления обивки задней стойки

13.23 Снятие и установка накладок порогов Volkswagen Golf IV
1 – обивка;

2 – нажимная кнопка;

3 – зажим;

4 – фланец кузова;

5 – установочный винт

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите подушку заднего сидения и наклоните спинку заднего сидения вперед.
2. Снимите нижнюю обшивку передней стойки.
3. Снимите нижнюю облицовку средней стойки.
4. Снимите нажимную кнопку, закрывающую доступ к установочному винту (5) (см. рис. Элементы крепления обивки задней стойки).
5. Отделите обивку задней двери (1) от фланца кузова (4), при этом освободите зажимы (3).
6. Освободите фиксаторы и отделите накладку порогов от центральной стойки.
7. Потянув вверх, освободите оставшиеся зажимы, крепящие накладку порогов к кузову автомобиля, и снимите накладку порогов из автомобиля.
Предупреждение (10) находятся за ремнем безопасности.



Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перед установкой проверьте состояние зажимов накладки порогов и, при необходимости, замените их.
2. Установка производится в последовательности, обратной снятию.
3. Проверьте правильность расположения уплотнителя двери.
