12.14.8. Система питания, панель приборов

ОБЩИЕ СВЕДЕНИЯ

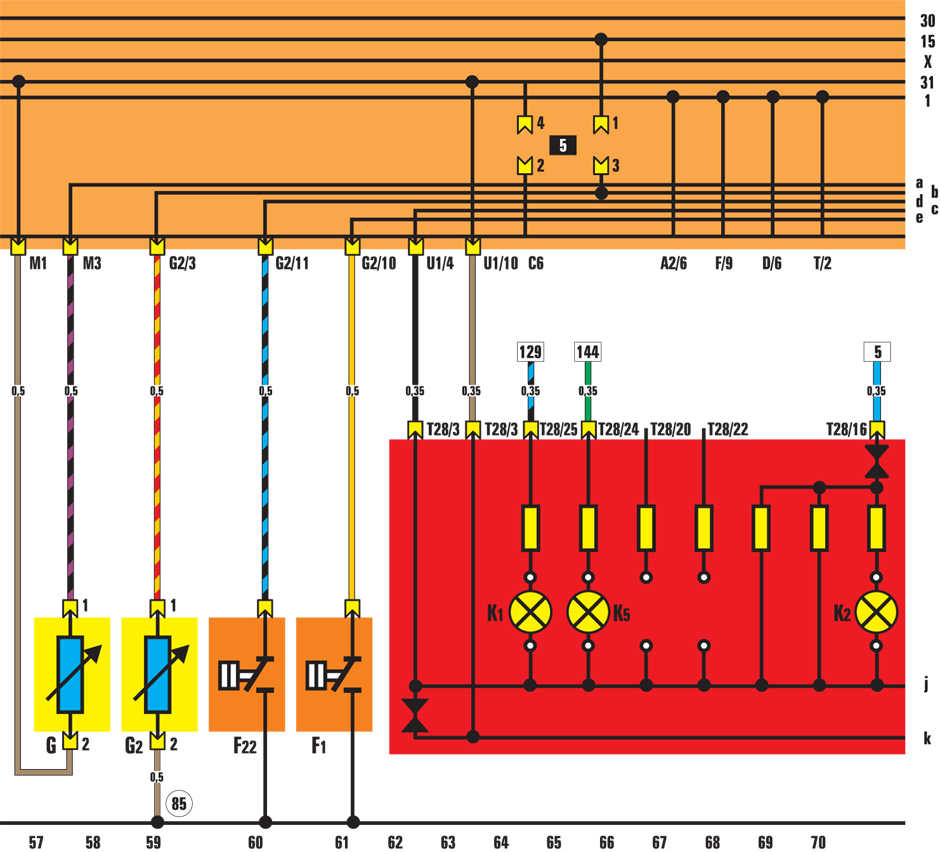

12.14.8 Система питания, панель приборов Volkswagen Golf II
F1 – датчик давления масла (1,8 бара);
F22 – датчик давления масла (0,3 бара);
G – датчик уровня запаса топлива;
G2 – датчик температуры охлаждающей
жидкости;
К1 – контрольная лампа дальнего света;
К2 – контрольная лампа генератора;
К5 – контрольная лампа световой сигнализации;
Т28 – разъемное соединение, 28 контактов у панели приборов
