12.14.5. Вентилятор радиатора и отопителя

ОБЩИЕ СВЕДЕНИЯ

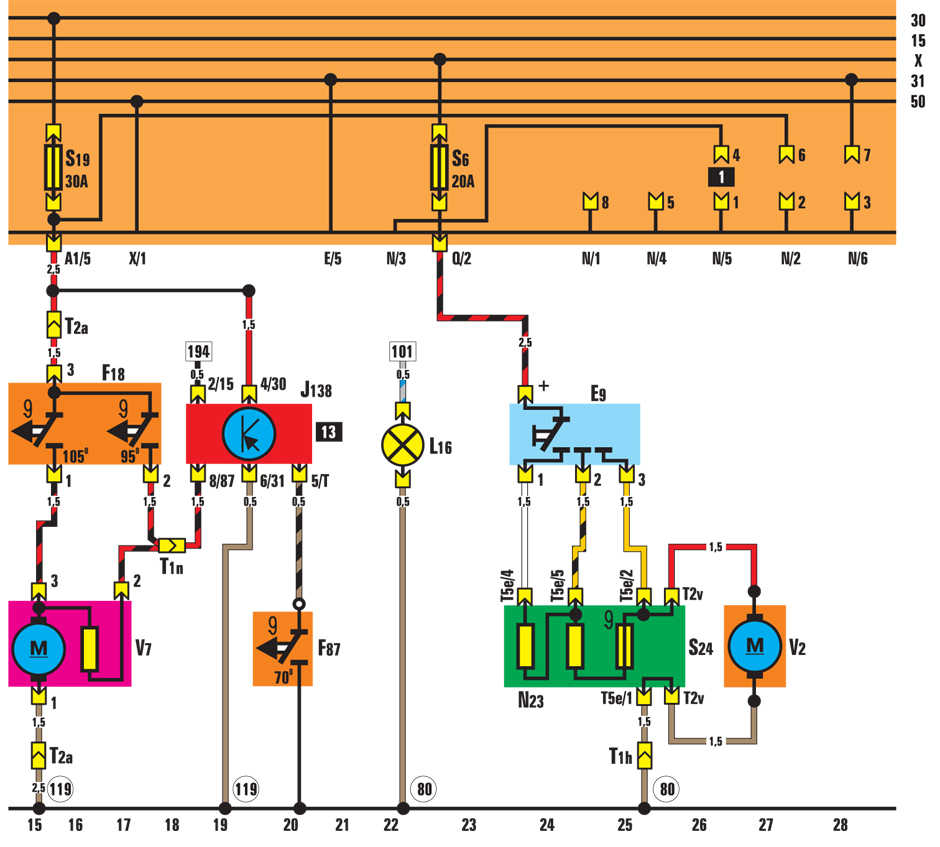

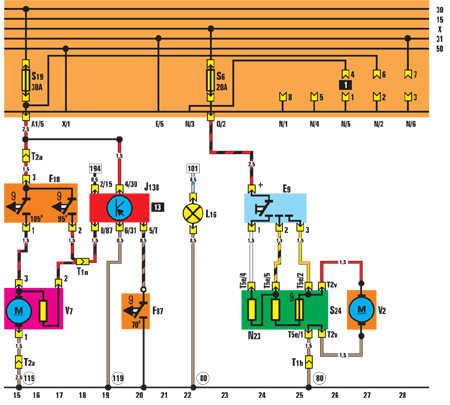

12.14.5 Вентилятор радиатора и отопителя Volkswagen Golf II
Е9 – выключатель вентилятора отопителя;
F18 – выключатель вентилятора радиатора;
F87 – термовыключатель;
J138 – реле вентилятора радиатора;
L16 – лампа подсветки регулятора холодного воздуха;
N23 – сопротивление вентилятора отопителя;
S24 – предохранитель перегрева;
V2 – вентилятор отопителя;
V7 – вентилятор радиатора;
80 – точка подключения «массы 1» в жгуте проводов панели приборов;
119 – точка подключения «массы 1» в жгуте проводов фар

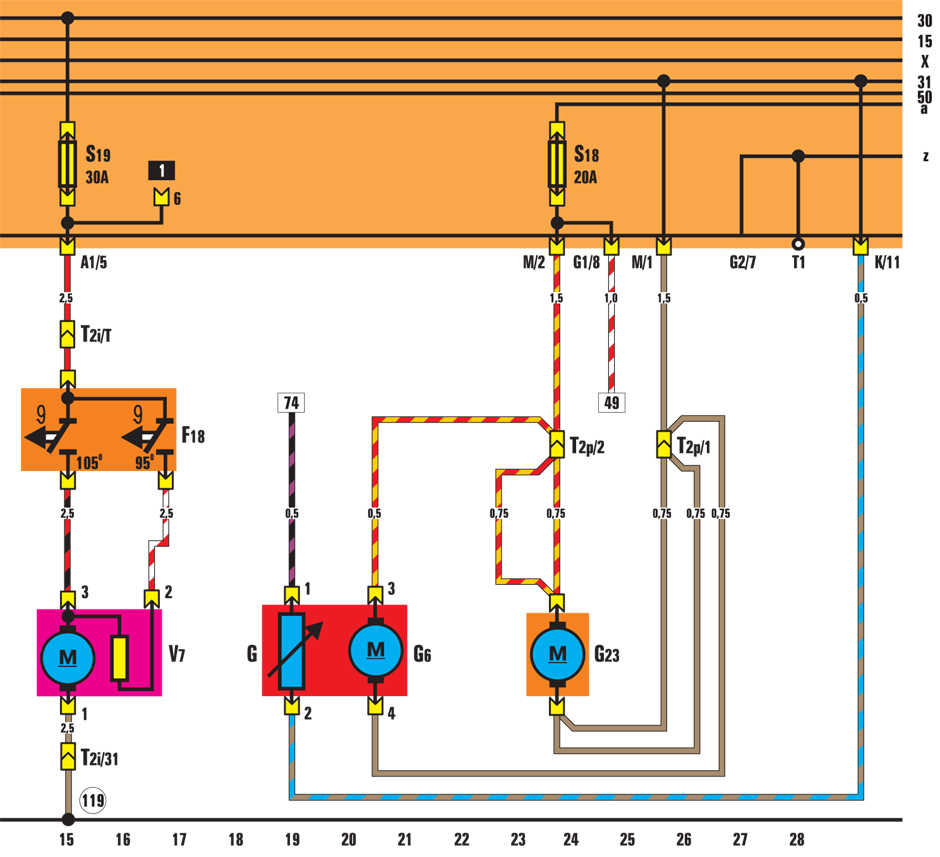

12.14.5 Вентилятор радиатора и отопителя Volkswagen Golf II

F18 – термовыключатель вентилятора радиатора;
G – датчик указателя резерва топлива;

G6 – электрический топливный насос;
G23 – топливный насос;
V7 – вентилятор радиатора
