11.17. Стекло двери

ОБЩИЕ СВЕДЕНИЯ

Стекло двери

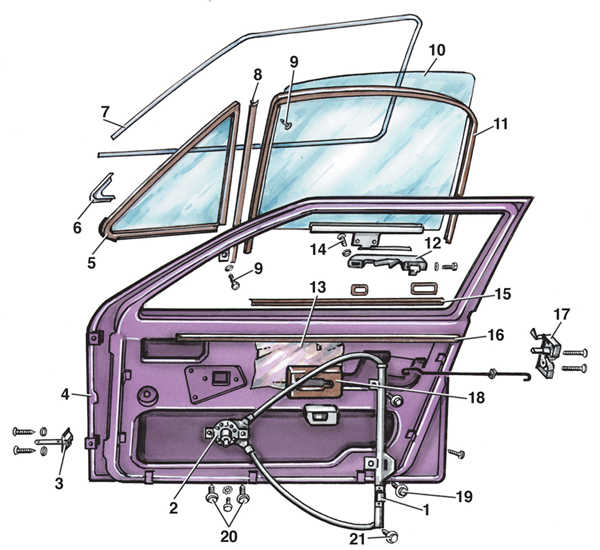

11.17 Стекло двери Volkswagen Golf II
1 – направляющая стеклоподъемника;
2 – стеклоподъемник;
3 – фиксатор;
4 – дверь;
5 – уплотнитель;
6 – накладка;
7 – молдинг;
8 – направляющая;
9 – винт;
10 – стекло;
11 – уплотнитель;
12 – дверная ручка;
13 – защитная пленка;
14 – винт;
15 – нижний наружный уплотнитель;
16 – нижний внутренний уплотнитель;
17 – замок;
18, – уплотнитель;
19, 20, 21 – болты

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять обивку панели двери (см. подраздел 11.16).
2. Снять защитную пленку 13.
3. Опустить стекло 10.
4. Отвернуть винты 19 крепления стекла к ползуну стеклоподъемника и опустить стекло вниз.
5. Отвернуть болты 9 верхнего и нижнего крепления направляющей 8 и вынуть направляющую 8 через нижнюю часть двери (только на моделях выпуска до 07.1987 г.).
6. Вывернуть кромки уплотнителя 5 форточки и вынуть треугольное стекло форточки (только на моделях выпуска до 07.1987 г.).
7. Вынуть уплотнитель 5.
8. Вынуть нижние внутренний 16 и наружный 15 уплотнители.
9. Снять стекло 10 через верхнюю часть двери.

Установка

Установку стекла двери производят в порядке, обратном снятию.
