11.13. Внутренний замок двери

ОБЩИЕ СВЕДЕНИЯ

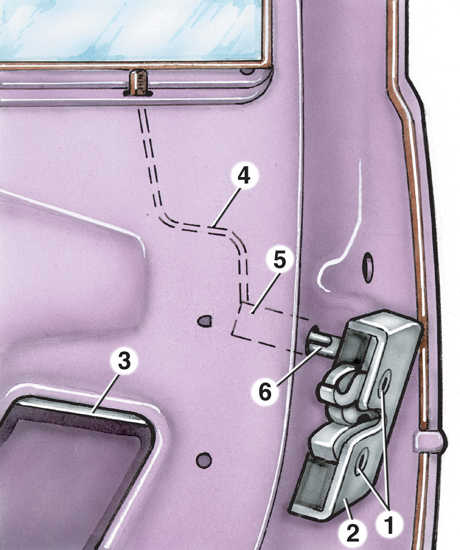

Внутренний замок двери

11.13 Внутренний замок двери Volkswagen Golf II
1 – болт;

2 – замок;

3 – тяга;

4 – тяга блокировки;

5 – втулка;

6 – блокировочный рычаг

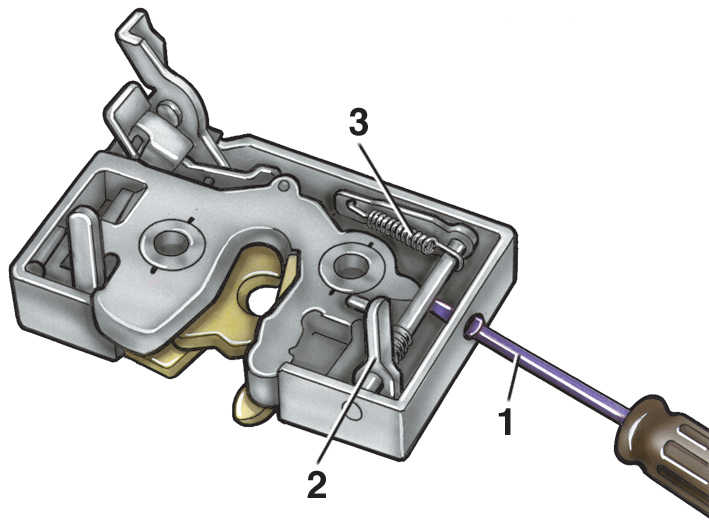

Механизм внутреннего замка двери

11.13 Внутренний замок двери Volkswagen Golf II
1 – отвертка;

2 – рычаг привода;

3 – пружина

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Открутить болты 1 (см. рис. Внутренний замок двери).
2. Вытянуть слегка замок 2 на себя.
3. Вставить в отверстие отвертку 1 (см. рис. Механизм внутреннего замка двери) и заблокировать таким образом рычаг 2 привода.
4. Отсоединить тягу 3 (см. рис. Внутренний замок двери) от рычага привода.
5. Снять замок.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установить рычаг 2 (см. рис. Механизм внутреннего замка двери) привода под углом 90° к корпусу и заблокировать его с помощью отвертки 1 через отверстие.
2. Установить замок 2 (см. рис. Внутренний замок двери) на дверь.
3. Установить блокировочный рычаг 6 во втулку 5.
4. Подсоединить тягу 3 к рычагу привода.
5. Вынуть отвертку из отверстия.
6. Закрутить болты 1 моментом 21 Н·м.
