Фольксваген Гольф 2. Регулятор давления



Фольксваген Гольф 2. Регулятор давления

10.6. Регулятор давления

ОБЩИЕ СВЕДЕНИЯ

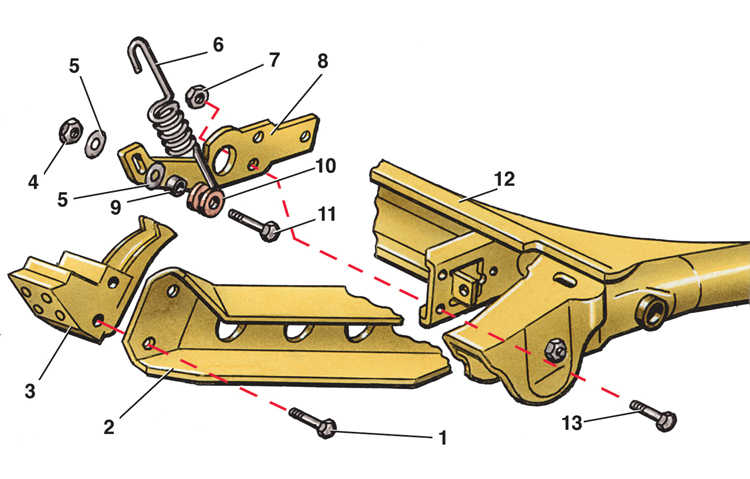

Детали регулятора давления

10.6 Регулятор давления Volkswagen Golf II
1 – болт;
2 – кронштейн;
3 – регулятор давления;
4 – гайка;
5 – шайба;
6 – пружина;
7 – гайка;
8 – кронштейн;
9 – распорная втулка;
10 – втулка;
11 – болт;
12 – балка;
13 – болт

Предупреждение давления рекомендуется производить на станции технического обслуживания, где есть специальное оборудование.
Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отвернуть трубопроводы от регулятора 3 давления (см. рис. Детали регулятора давления).
2. Снять пружину 6.
3. Отвернуть болты 1 крепления регулятора давления.
4. Снять регулятор давления.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установить регулятор 3 давления и закрутить болты 1.
2. Надеть пружину 6.
3. Ввернуть трубопроводы.
4. Прокачать тормозную систему.
5. Отрегулировать регулятор давления на станции технического обслуживания.
