10.2. Педаль тормоза

ОБЩИЕ СВЕДЕНИЯ

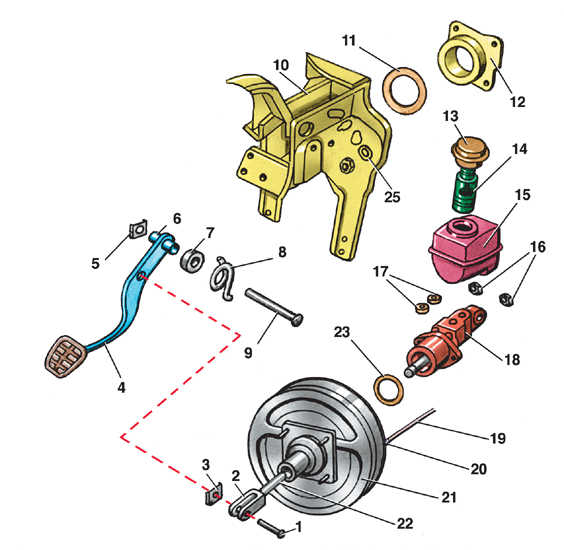

Детали привода тормозов

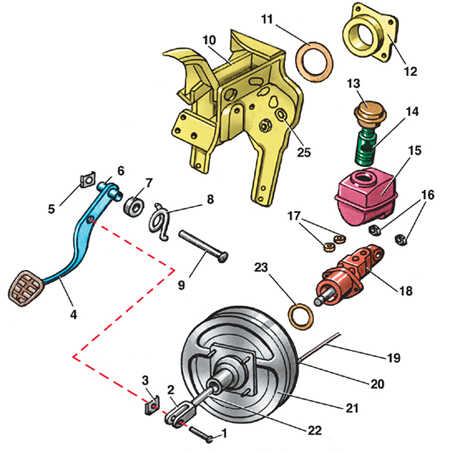

10.2 Педаль тормоза Volkswagen Golf II
1 – палец;
2 – вилка толкателя;
3 – стопорное кольцо;
4 – педаль тормоза;
5 – стопорное кольцо;
6 – втулка педали тормоза;
7 – втулка;
8 – возвратная пружина;
9 – ось;
10 – кронштейн;
11 – прокладка;
12 – кронштейн;
13 – пробка;
14 – датчик уровня жидкости;
15 – бачок;
16 – гайка;
17 – втулка;
18 – главный тормозной цилиндр;
19 – вакуумный шланг;
20 – обратный клапан;
21 – вакуумный усилитель;
22 – толкатель;
23 – прокладка;
24 – гайка;
25 – шайба

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять педаль сцепления (см. подраздел 4.2.3).
2. Снять стопорное кольцо 3 крепления вакуумного усилителя.
3. Снять палец 1 крепления вакуумного усилителя.
4. Отсоединить вилку 2 толкателя 22 вакуумного усилителя 21 от педали 4 тормоза.
5. Снять стопорное кольцо 5.
6. Отцепить возвратную пружину 8.
7. Вынуть ось 9 и снять педаль 4 тормоза, возвратную пружину 8 и втулку 7.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установку педали тормоза производят в порядке, обратном снятию, с учетом следующего.
2. Очистить ось 9 и втулку 7.
3. Если педаль болтается на оси 9 или визуально виден износ оси, то ось необходимо заменить. Если после установки новой оси 9 педаль все еще болтается, необходимо заменить втулку 7.
4. Смазать ось 9 и втулку 7 универсальной смазкой.
